Type90-RG1N ベルゴッチ(ミニベルト)90フレーム センタードライブ ローラエッジダコーレスタイプ
コンベヤ>ベルトコンベヤ>ベルゴッチ>90フレーム
Type90-RG1N

ローラエッジダコーレスタイプ

製品説明
ローラエッジに蛇行レスベルトを採用しました。
ベルト先端にφ27.2のローラを使用。乗り継ぎの難しい重くて小さい搬送物もスムーズに搬送ができます。
標準仕様は両側ローラエッジとなります。
・アルミフレーム
・センタードライブ
・中量機種

※脚はオプションです。オプションページをご参照下さい。(標準色はシルバー)
製品画像
型式の選び方

Type90

数字/フレーム厚(㎜)

-

RG1N-W

RG:ローラエッジダコーレス/タイプ名
1:センタードライブ
RG1N-I:片側(入口側ローラエッジ)
RG1N-O:片側(出口側ローラエッジ)
RG1N-W:両側ローラエッジ

-

500

ベルト幅(㎜)

-

4,000

機長(㎜)

-

T3

定速/T
変速/F
数字/速度記号

-

A200

A(AC100V単相)
B(AC200V単相)
C(AC200V三相)
数字/モータ出力(100W・200W・400W)
仕様

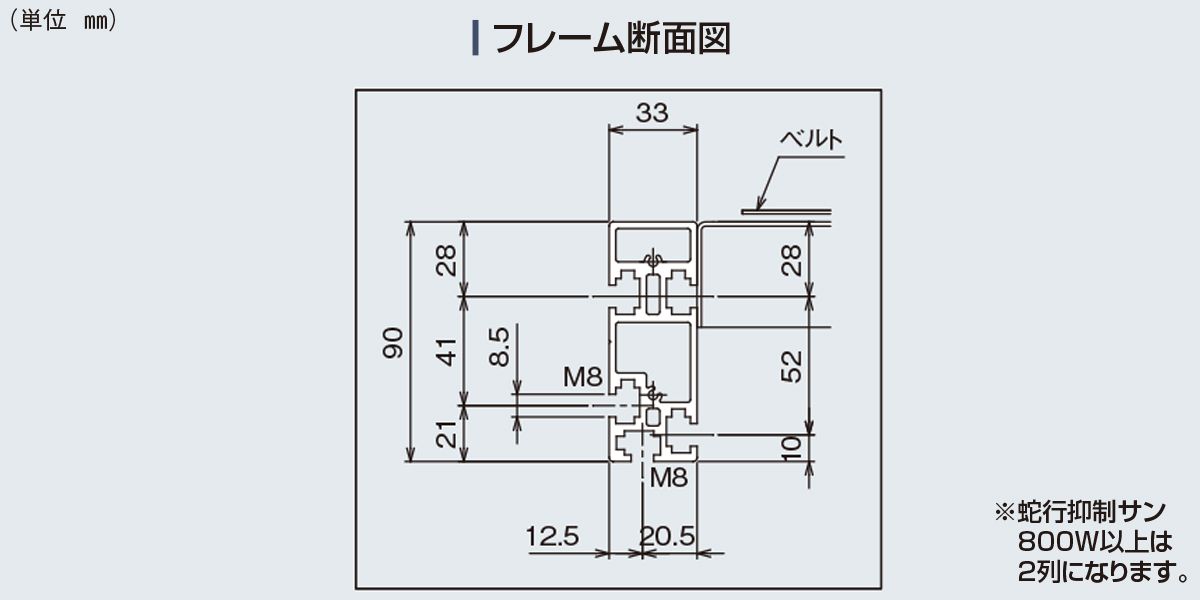

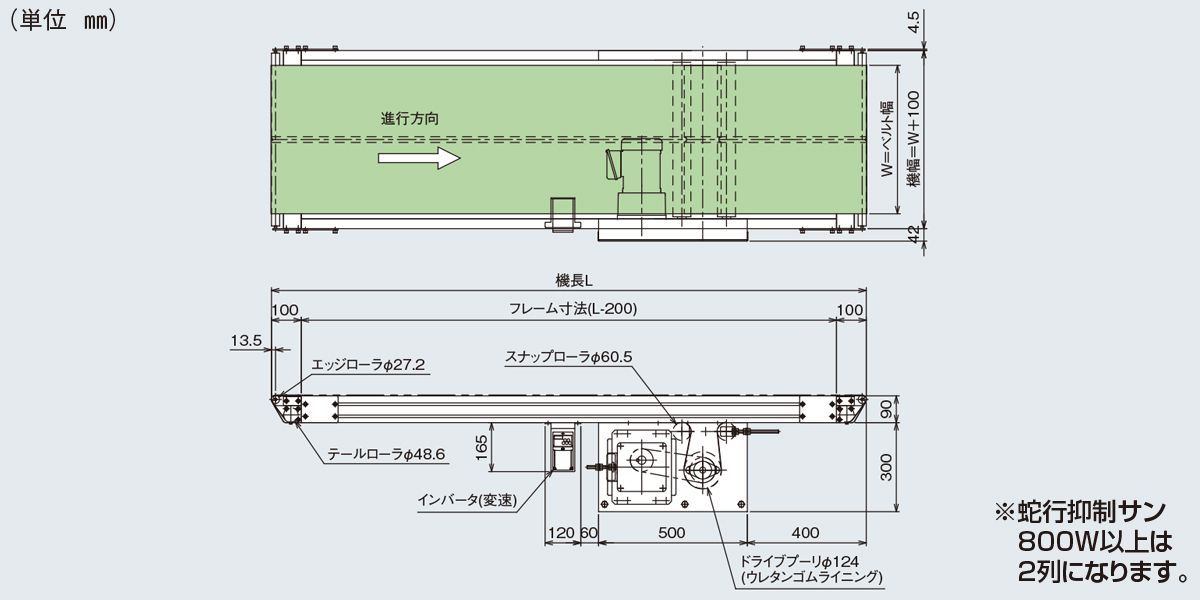

■図面 (※クリックして拡大)

■仕様

型式 Type90-RG1N
ベルト幅(実寸)/ 機幅 ・300 / 400
・400 / 500
・500 / 600
・600 / 700
・700 / 800
・800 / 900
・900 / 1,000
・1,000 / 1,100
機長 1,000・2,000・3,000・4,000・5,000・6,000
機高 390
電源 AC100V(単相)
AC200V(単相)
AC200V(三相)
ベルト速度 定速 変速

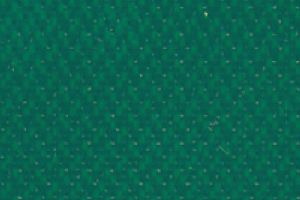

ベルト(標準) ポリウレタンベルト(2プライ)
(色:グリーン、食品規格適合、帯電防止処理)
搬送能力 搬送能力グラフ参照
モータ出力 100W、200W、400W
オプション 脚、ガイド…他
※単位:㎜
※定速は三相200V(モータ端子渡し)のみとなります。

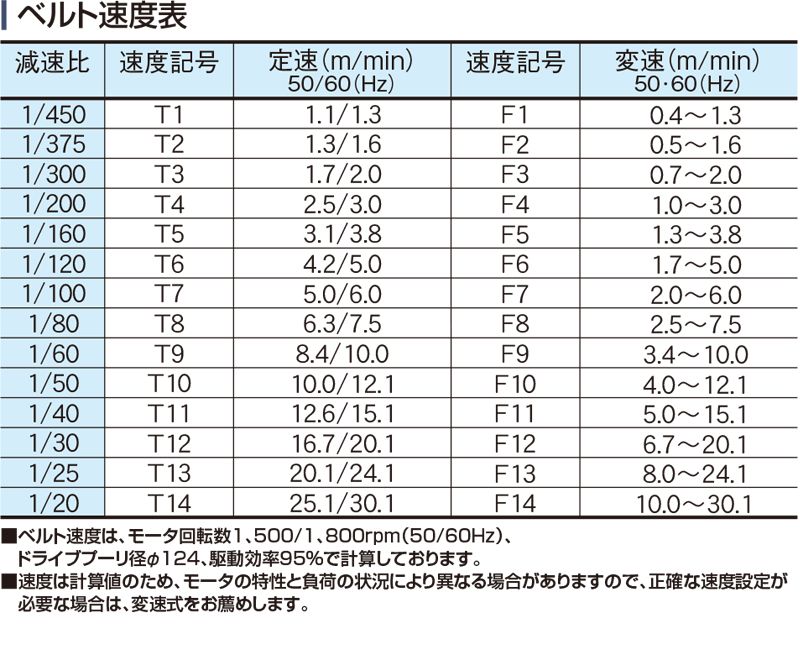

ベルト速度表 Type90-RG1N ベルゴッチ ミニベルト ベルトコンベヤ

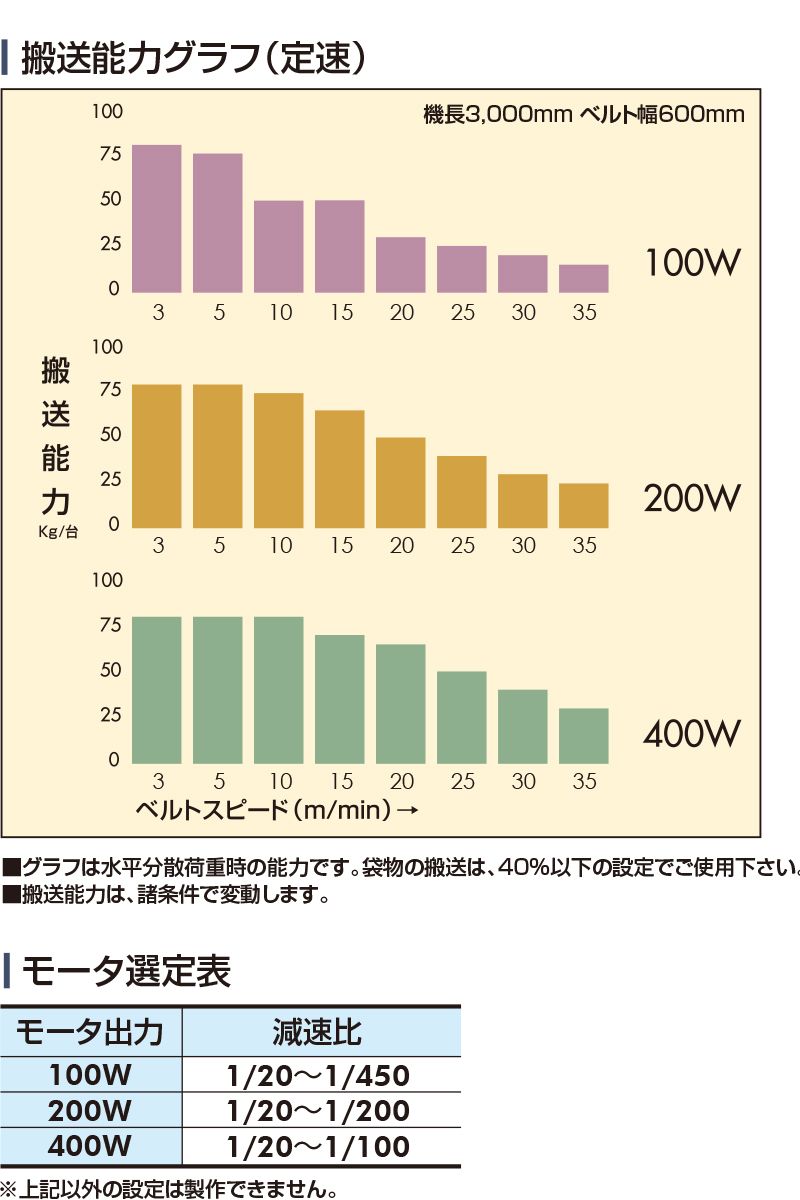

搬送能力グラフ モータ選定表 Type90-RG1N ベルゴッチ ミニベルト ベルトコンベヤ
