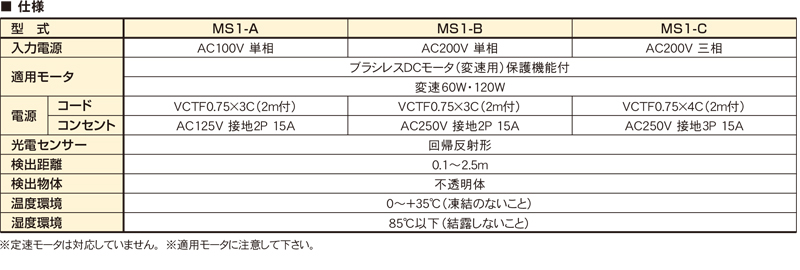

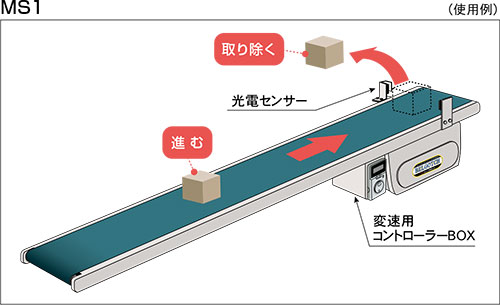

制御ユニット1 MS1(センサー制御)


センサー遮光→コンベヤ停止

センサー通光→コンベヤ起動

■ MS1:センサー停止

搬送物がセンサーを遮光すると(コンベヤ出口側にセン サー取付)コンベヤが停止、搬送物を取り除くなどして光 電センサーが透過するとコンベヤが起動します。
A:AC100V(単相)
B:AC200V(単相)
C:AC200V(三相)

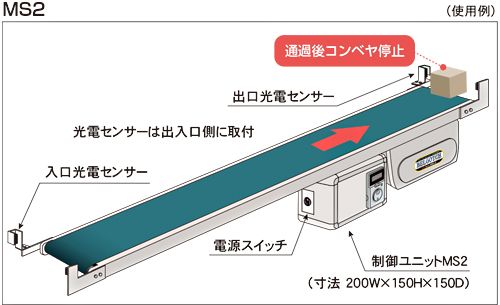

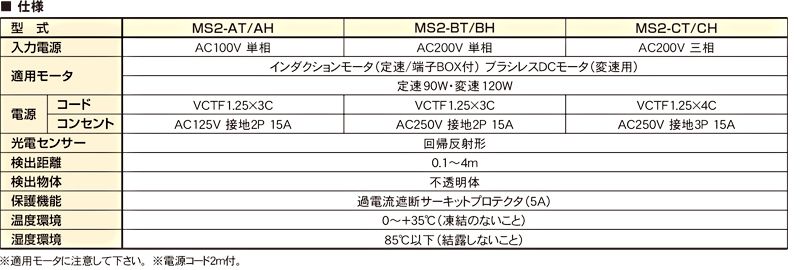

制御ユニット2 MS2(センサー制御・省エネ)


入口センサー遮光→コンベヤ起動

出口センサー遮光→コンベヤ停止

■ MS2:センサー起動/センサー停止

搬送物が入口側センサーを遮光すると(コンベヤ出入口 側にセンサー取付)コンベヤが起動し出口側センサーを 遮光すると停止します。
T:定速 A:AC100V(単相)
H:変速 B:AC200V(単相)
     C:AC200V(三相)

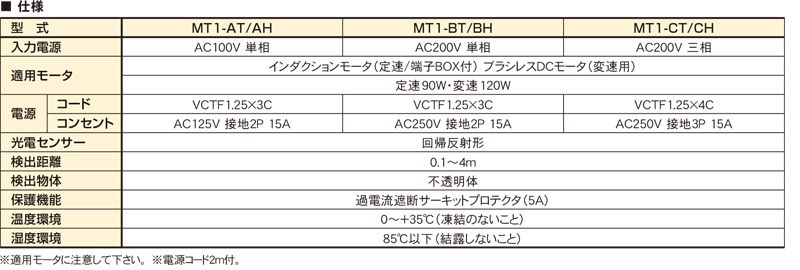

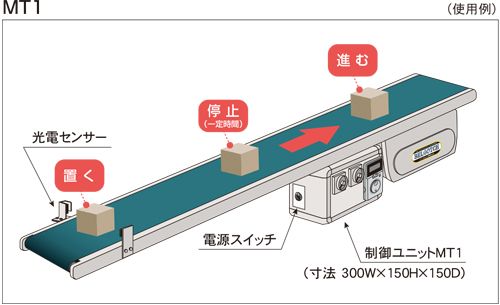

制御ユニット3 MT1 (タイマ制御)


センサー遮光→タイマ設定時間後(タイマ①) コンベヤ起動

タイマ設定時間→コンベヤ停止(タイマ②)

■ MT1:センサー起動/タイマ設定時間後停止

搬出物が入口側センサーを遮光すると(コンベヤ入口側 にセンサー取付)タイマ設定時間後起動しタイマ設定時 間後コンベヤが停止します。(タイマセット時間範囲 0.05秒間~300時間)
T:定速 A:AC100V(単相)
H:変速 B:AC200V(単相)
     C:AC200V(三相)

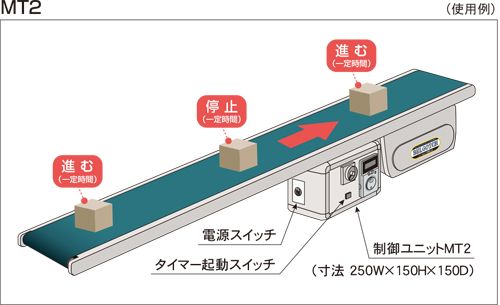

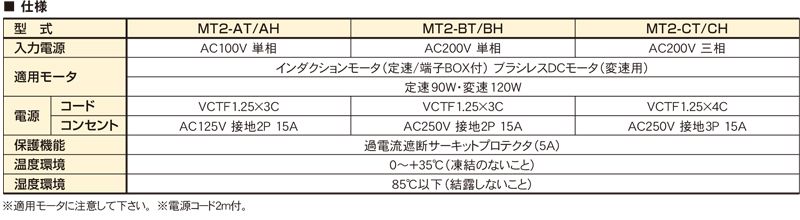

制御ユニット4 MT2(タイマ制御)


タイマ設定時間→コンベヤ起動

タイマ設定時間→コンベヤ停止

■ MT2:タイマ起動/タイマ停止

ツインタイマの設定時間にて、コンベヤの起動及び停止 を繰り返します。(タクト運転) (タイマセット時間範囲 0.05秒間~300時間)
T:定速 A:AC100V(単相)
H:変速 B:AC200V(単相)
     C:AC200V(三相)

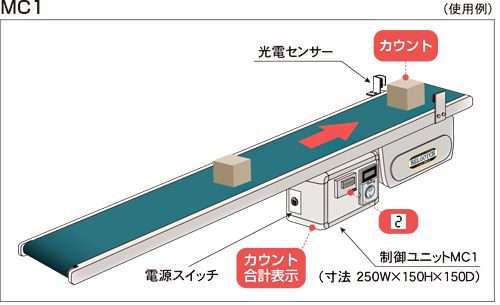

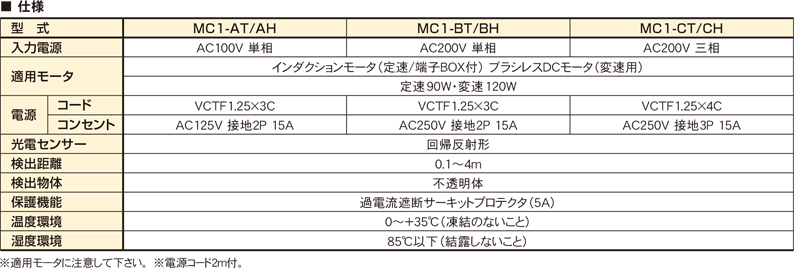

制御ユニット5 MC1(カウンタ制御)


センサー遮光→カウント・カウント合計表示

■ MC1:カウンタ/センサー(カウント表示)

搬出物がセンサーを遮光するたびに、1カウントしてトータ ルカウントを表示します。 (表示:8桁、LCD表示)
T:定速 A:AC100V(単相)
H:変速 B:AC200V(単相)
     C:AC200V(三相)

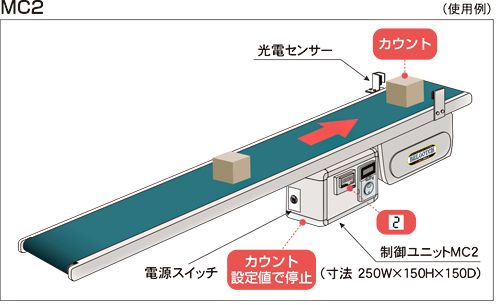

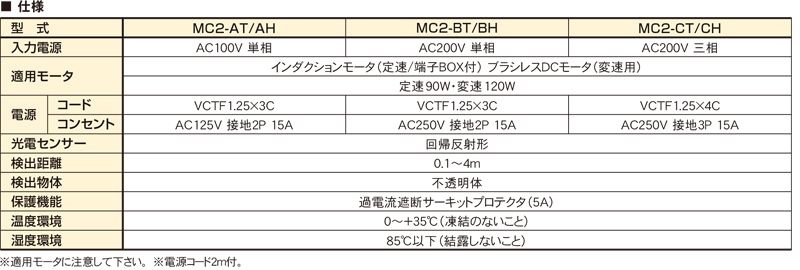

制御ユニット6 MC2(カウンタ制御)


センサー遮光→カウント

カウント設定数→コンベヤ停止

■ MC2:カウンタ/センサー(カウントアップ後停止)

センサーが搬送物を検知(センサーを遮光)するたびに1 カウントし、設定された数に応じてコンベヤ停止、リセットで 再起動します。(表示:6桁、LCD表示)
T:定速 A:AC100V(単相)
H:変速 B:AC200V(単相)
     C:AC200V(三相)
