製品説明
樹脂製スプロケットによる駆動方式のため、ベルトの蛇行、スリップがありません。リターン樹脂レール受けタイプとして各種ベルトのバリエーションにも対応しております。ローラートップベルトにすることによりワークの横移動も可能です。

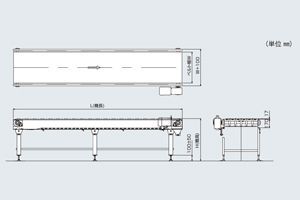

製品画像
型式の選び方
AMB-2
型式
-
5000L
機長(L)
-
610W
ベルト幅(呼び)(W)
-
V4
速度
-
0.75
モーター容量
仕様

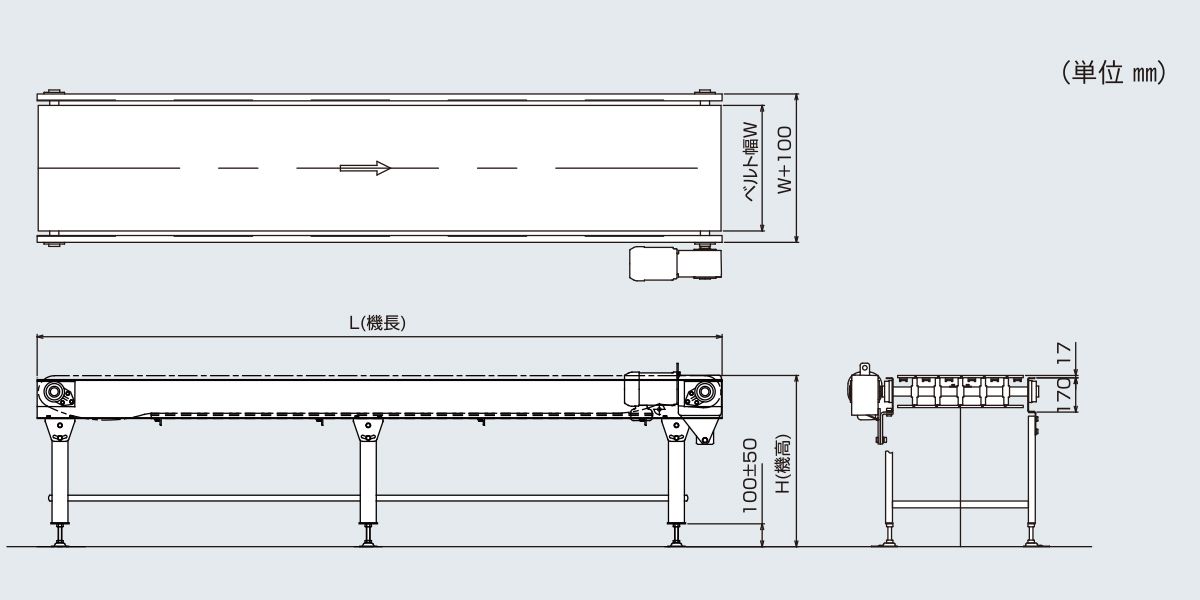

■図面

■仕様

型式 AMB-2
ベルト幅(W) 230~1220
機長(L) 1000~10000
機高(H) min400
ベルト プラスチックモジュラーベルト(別表1,2)
搬送能力 40㎏/m
モーター出力 0.4kW 0.75kW 1.5kW
電源 AC200V(三相)
オプション ベルト用ガイド、脚
※単位 ㎜
※使用条件の組合せにより上記仕様が変わる場合もあります。
※上記仕様以外の重量、その他特殊対応、製作可能ですので都度問合せをお願いいたします。

■その他

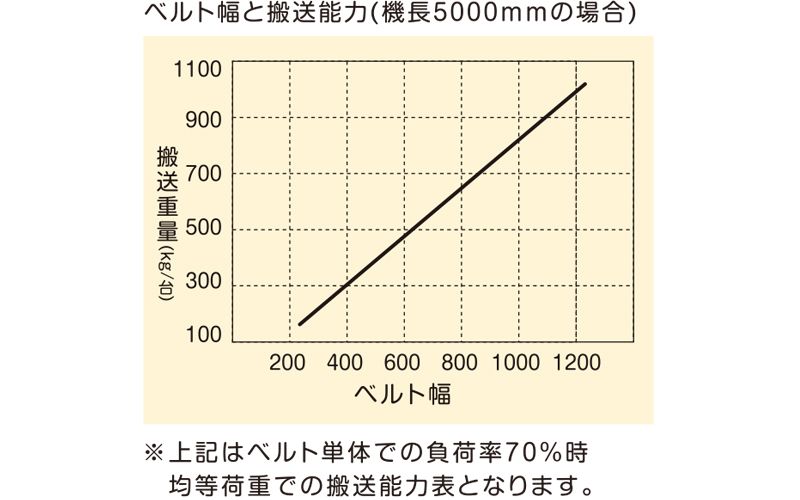

ベルト幅と搬送能力表 AMB-2 モジュラーベルトコンベヤ 駆動コンベヤ コンベヤ

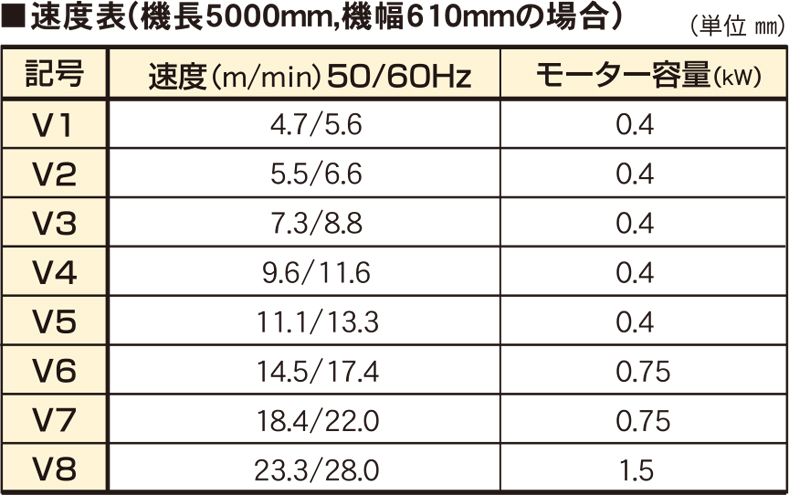

速度表 AMB-2 モジュラーベルトコンベヤ 駆動コンベヤ コンベヤ

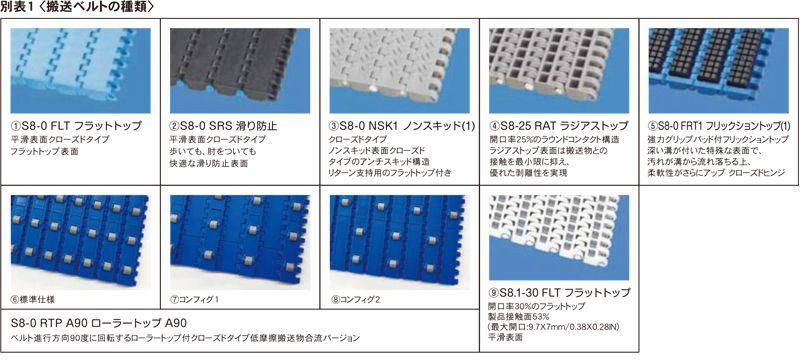

搬送ベルトの種類 AMB-2 モジュラーベルトコンベヤ 駆動コンベヤ コンベヤ

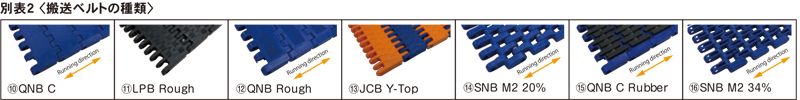

搬送ベルトの種類 AMB-2 モジュラーベルトコンベヤ 駆動コンベヤ コンベヤ
