製品説明
六角軸のスライドシャフト式を採用しているため、パルスローラ同様組付けやすく、メンテナンス性が向上しました。
マイクロVベルトを採用したことにより、高トルクの伝達が可能となりました。
・スチール製
・モーターローラ伝達
・中量機種
・［90フレームタイプ
マイクロVベルトを採用したことにより、高トルクの伝達が可能となりました。
・スチール製
・モーターローラ伝達
・中量機種
・［90フレームタイプ

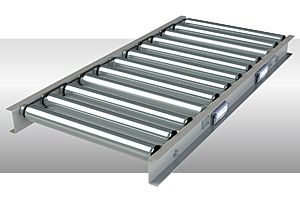

製品画像
ベルトカバーは取り外してあります。
仕様

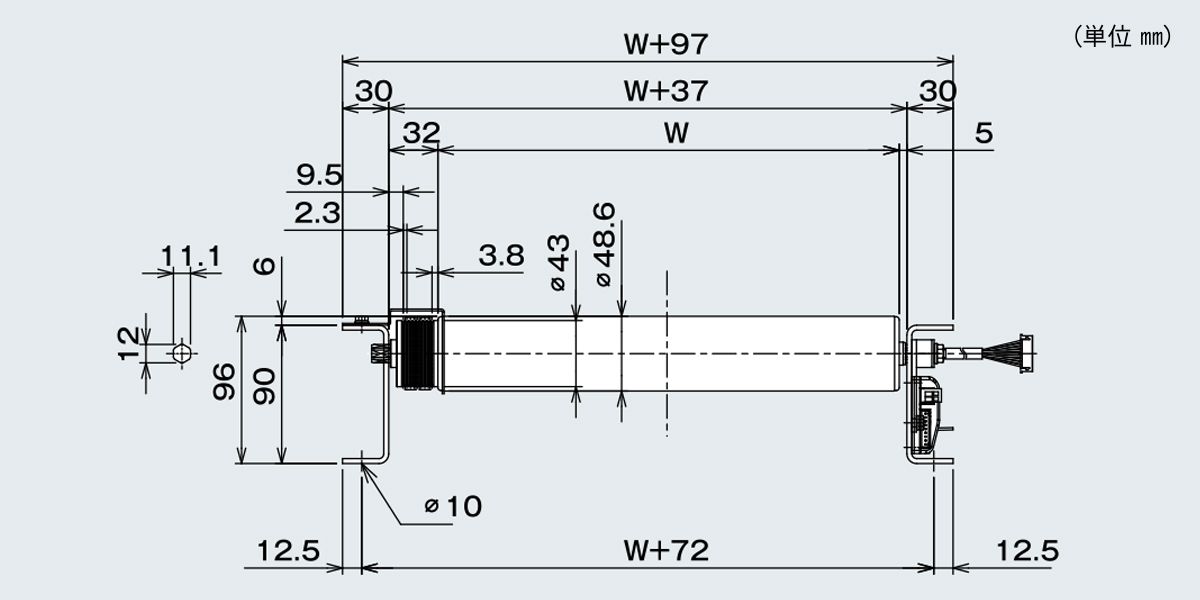

■図面
■仕様
| 型式 | DC-48MV |
|---|---|
| 駆動方式（連動方式） | モーターローラ（マイクロVベルト） |
| 補助ローラ寸法（外径×肉厚×軸径） | Φ48.6×1.6t×Φ12（六角パイプ軸）メッキ付き |
| ローラ幅（W） | 300W ～ 800W 50とび |
| ローラピッチ（P） | 75 100 |
| フレーム寸法 | ［90×30×3.2 |
| 機長（L） | 1,000（1,050） 1,500 2,000（1,950） 3,000 |
| 機幅 | ローラ幅＋97 |
| 搬送速度（V） m/min（周速） 型式：最小：最大 |
15型 ： 2.0 ： 19.7 20型 ： 2.7 ： 26.9 25型 ： 3.3 ： 32.8 35型 ： 4.8 ： 48.5 45型 ： 5.9 ： 59.1 60型 ： 8.0 ： 80.8 |
| 電源・出力 | DC24V（直流） 40W/本 |
※単位：㎜
※ドライバーカードEZQUBE Eco-mode使用時
※機長（）内寸法は75ピッチの場合の機長になります。
※標準以外の仕様も製作いたしておりますのでご相談ください。
※ドライバーカードEZQUBE Eco-mode使用時
※機長（）内寸法は75ピッチの場合の機長になります。
※標準以外の仕様も製作いたしておりますのでご相談ください。
