製品説明
＃50シングルチェーンを使用した中重荷重用アキュームローラコンベヤMAC-Gです。
・スチール製
・チェーン伝達
・中量機種
・スタンダードシリーズ
・スチール製
・チェーン伝達
・中量機種
・スタンダードシリーズ

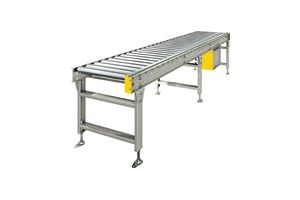

製品画像
MAC-G
型式の選び方
MAC-G型式を表す
|
- |
60ローラ外径(mm)
|
- |
50チェーン番号
|
- |
10スプロケット歯数
|
- |
Sスプロケット列数(S駆動・SW駆動）
|
- |
3000(L)機長(mm)
|
× |
500(W)ローラ幅(mm)
|
× |
100(P)ローラピッチ(mm)
|
× |
750(H)機高(mm)ローラ上面
|
仕様

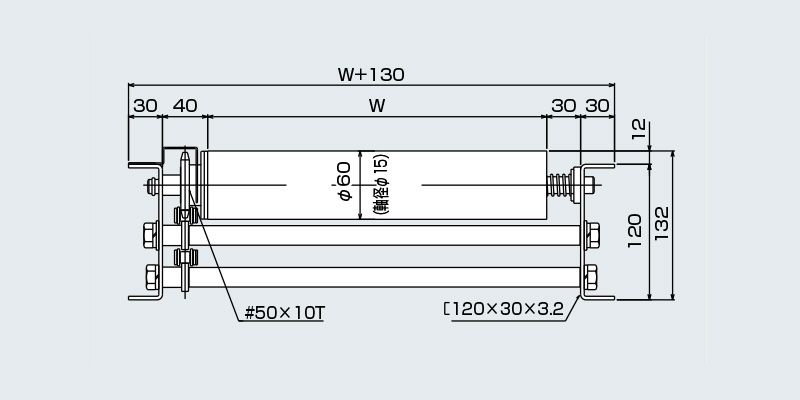

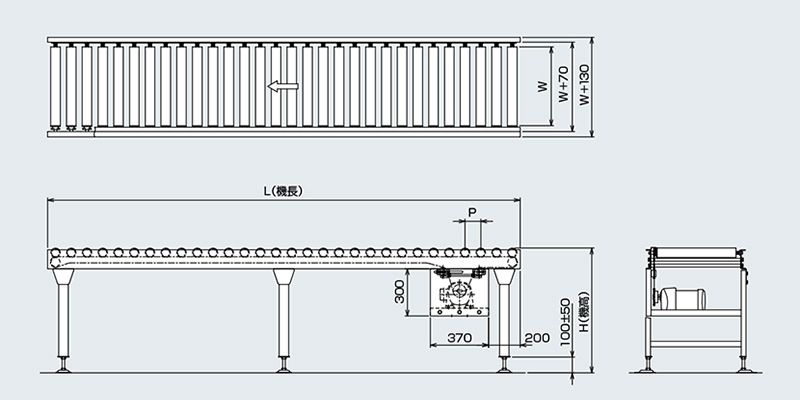

■図面
■仕様
| 型式 | MAC-G605010S |
|---|---|
| 駆動方式 | チェーン駆動（＃50） |
| ローラ寸法（外径×肉厚×軸径） | 60.5×2.3×15 メッキ付 |
| ローラ幅（W） | 100～1,000 50とび |
| ローラピッチ（P） | 75 100 150 |
| フレーム寸法 | ［120×30×3.2 |
| スプロケット（ローラ部） | #50×10丁S |
| 機長（L） | max8,000 |
| 機幅 | ローラ幅＋130 |
| 機高（H） | min450 |
| 搬送能力（kg/m） | max300（使用条件により異なります） |
| 搬送速度V（m/min） | max15 |
| モーター出力（kw） | 0.2 0.4 0.75 |
| 電源 | AC200V（三相） |
※使用条件の組合せにより上記仕様が変わる場合もあります。
※標準以外の仕様も製作いたしておりますのでご相談下さい。
※標準以外の仕様も製作いたしておりますのでご相談下さい。
