製品説明
ドライブシャフト駆動方式で高速搬送しても チェーン駆動方式に比べて静かで、スムーズな搬送ができます。
・スチール製
・ベルト伝達
・中量機種
・90フレームシリーズ
・簡易アキューム
・スチール製
・ベルト伝達
・中量機種
・90フレームシリーズ
・簡易アキューム

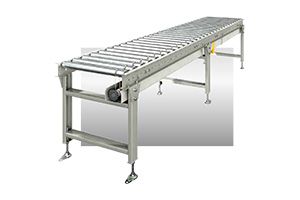

製品画像
MMC-DR
型式の選び方
MMC-DR型式を表す
|
- |
38ローラ外径(mm)
|
- |
3000(L)機長(mm)
|
× |
500(W)ローラ幅(mm)
|
× |
100(P)ローラピッチ(mm)
|
× |
750(H)機高(mm)ローラ上面
|
仕様

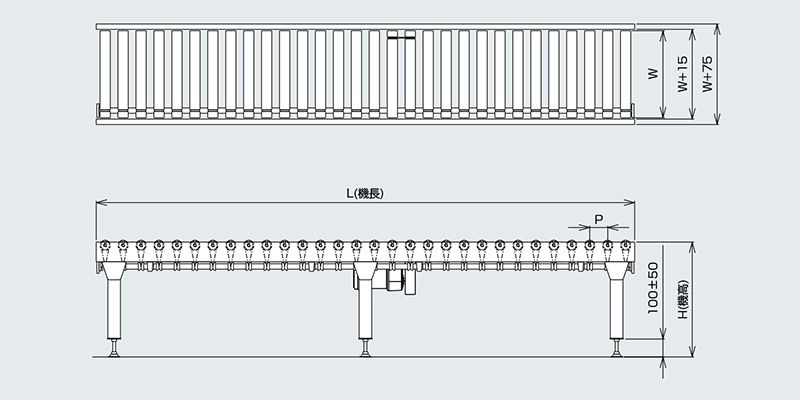

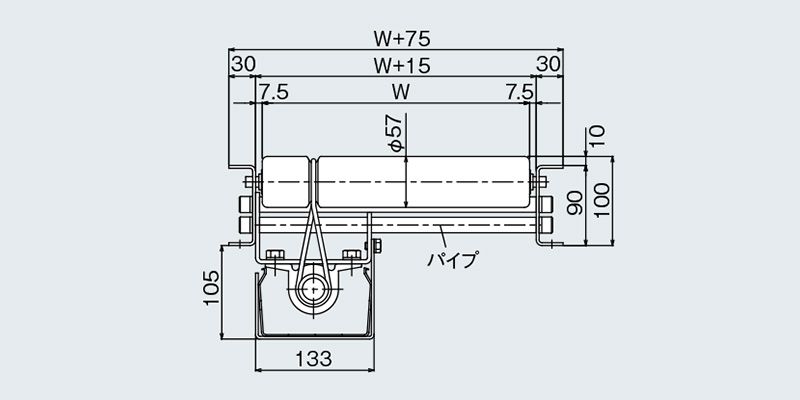

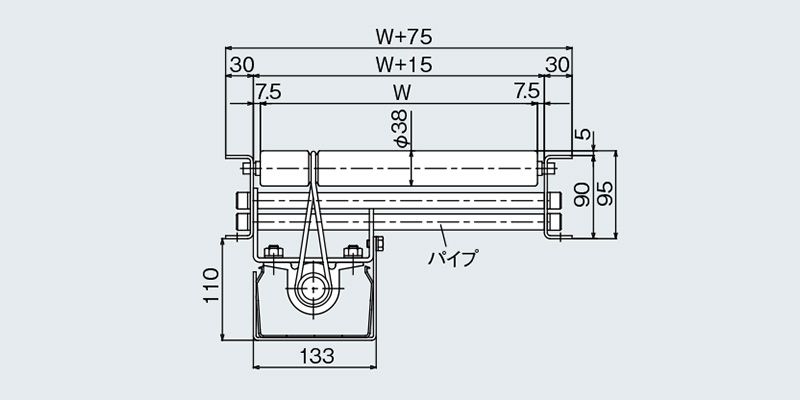

■図面
■仕様
| 型式 | MMC-DR-38 | MMC-DR-42 | MMC-DR-57 |
|---|---|---|---|
| 駆動方式 | 丸ベルト駆動 | 丸ベルト駆動 | 丸ベルト駆動 |
| ローラ寸法（外径×肉厚×軸系） | 38.1×1.2×12 (パイプ軸) | 42.7×1.4×12（パイプ軸） | 57.2×1.4×12 (パイプ軸) |
| ローラ幅（W） | 400～1,000 50とび | 400～1,000 50とび | 400～1,000 50とび |
| ローラピッチ（P） | 50 75 100 | 50 75 100 | 75 100 |
| フレーム寸法 | [90×30×3.2 | [90×30×3.2 | [90×30×3.2 |
| 機 長（L） | 1,000（1,050） 2,000（1,950） 3,000 （ ）内寸法は75ピッチの場合です。 |
1,000（1,050） 2,000（1,950） 3,000 （ ）内寸法は75ピッチの場合です。 |
1,000（1,050） 2,000（1,950） 3,000 （ ）内寸法は75ピッチの場合です。 |
| 機 幅 | ローラ幅+75 | ローラ幅+75 | ローラ幅+75 |
| 機 高(H) | min300 | min300 | min300 |
| 搬送能力（kg/m） | max70 | max70 | max70 |
| 搬送速度V（50/60Hz） | 10/12 15/18 20/24 30/36m/min | 10/12 15/18 20/24 30/36m/min | 10/12 15/18 20/24 30/36m/min |
| モーター出力(kW) | 0.2 0.4 0.75 | 0.2 0.4 0.75 | 0.2 0.4 0.75 |
| 電源 | AC200V（三相） | AC200V（三相） | AC200V（三相） |
※容量選定は「モーター出力選定目安表」を参照してください。
※標準以外の仕様も製作いたしておりますのでご相談下さい。
※標準以外の仕様も製作いたしておりますのでご相談下さい。
