| 自動調芯キャリヤローラ/KAC |
ベルトコンベヤ用ローラ |
|
|
コンベヤベルトの片寄り（蛇行）を防止する機能を付加した機種です。
稼動中にベルトが片寄って、ガイドローラに触れると、キャリヤローラは中心軸にて自動的に旋回し、ベルトを正規の位置に調整します。 |
 |
| KAC |
【名称】 自動調芯キャリアローラ |
θ |
【トラフ角度】 20º 30º 45º |
| 3 |
【タイプ】 3槽 |
400 |
【ベルト巾（mm）】 400・450・500・600・750・900・1050・1200 |

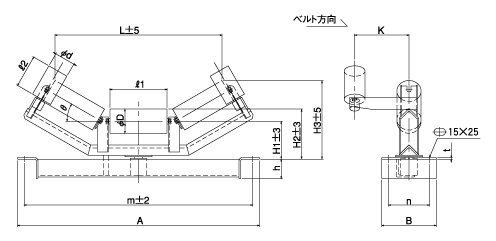

| ※トラフ角・ベルト巾選定時は下記寸法表をご確認下さい。 |
| （単位 mm） |
MODEL
（型式） |
θ=20º |
θ=30º |
θ=45º |
D |
ℓ1 |
d |
ℓ2 |
m |
A |
H1 |
H2 |
h |
k |
n |
B |
t |
Weight（kg） |
| H3 |
L |
H3 |
L |
H3 |
L |
θ
=20º |
θ
=30º |
θ
=45º |
| KAC |
3 |
θ |
400 |
220 |
468 |
243 |
446 |
273 |
370 |
89.1 |
145 |
76.3 |
120 |
640 |
690 |
125 |
170 |
71 |
200 |
140 |
190 |
6.0 |
20.3 |
20.6 |
21.0 |
| KAC |
3 |
θ |
450 |
226 |
525 |
253 |
491 |
287 |
418 |
165 |
690 |
740 |
21.2 |
21.4 |
21.8 |
| KAC |
3 |
θ |
500 |
232 |
568 |
260 |
532 |
297 |
455 |
180 |
740 |
790 |
21.9 |
22.2 |
22.7 |
| KAC |
3 |
θ |
600 |
257 |
655 |
290 |
614 |
334 |
527 |
210 |
840 |
890 |
140 |
185 |
150 |
200 |
24.0 |
24.1 |
24.6 |
| KAC |
3 |
θ |
750 |
298 |
813 |
340 |
764 |
394 |
660 |
114.3 |
265 |
1040 |
1090 |
150 |
207 |
160 |
210 |
34.1 |
34.4 |
35.0 |
| KAC |
3 |
θ |
900 |
315 |
957 |
365 |
901 |
430 |
781 |
315 |
1190 |
1240 |
38.8 |
38.9 |
39.6 |
| KAC |
3 |
θ |
1050 |
377 |
1115 |
435 |
1051 |
512 |
913 |
139.8 |
370 |
89.1 |
150 |
1340 |
1390 |
180 |
250 |
81 |
240 |
180 |
230 |
9.0 |
57.9 |
58.3 |
58.9 |
| KAC |
3 |
θ |
1200 |
394 |
1259 |
460 |
1187 |
547 |
1034 |
420 |
1490 |
1540 |
66.7 |
67.4 |
68.7 |
|
|
|
