ATT1

製品説明
駆動部内蔵型でコンパクトなターンテーブル

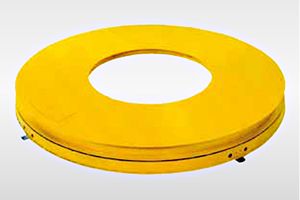

製品画像
型式の選び方
ATT1
型式
-
1000
テーブル寸法(φD)
-

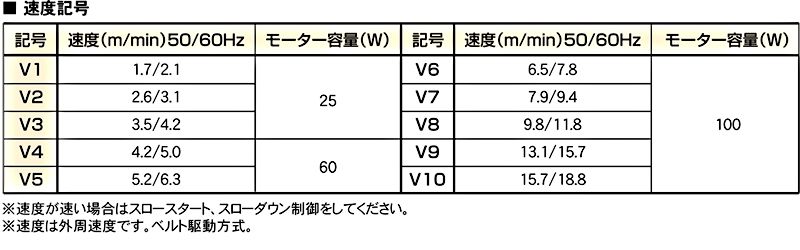

V5
外周速度
-
L4
リミットスイッチ
※リミットスイッチは不要の場合は無記号、必要な場合はLの次に必要個数を入れてください。
仕様

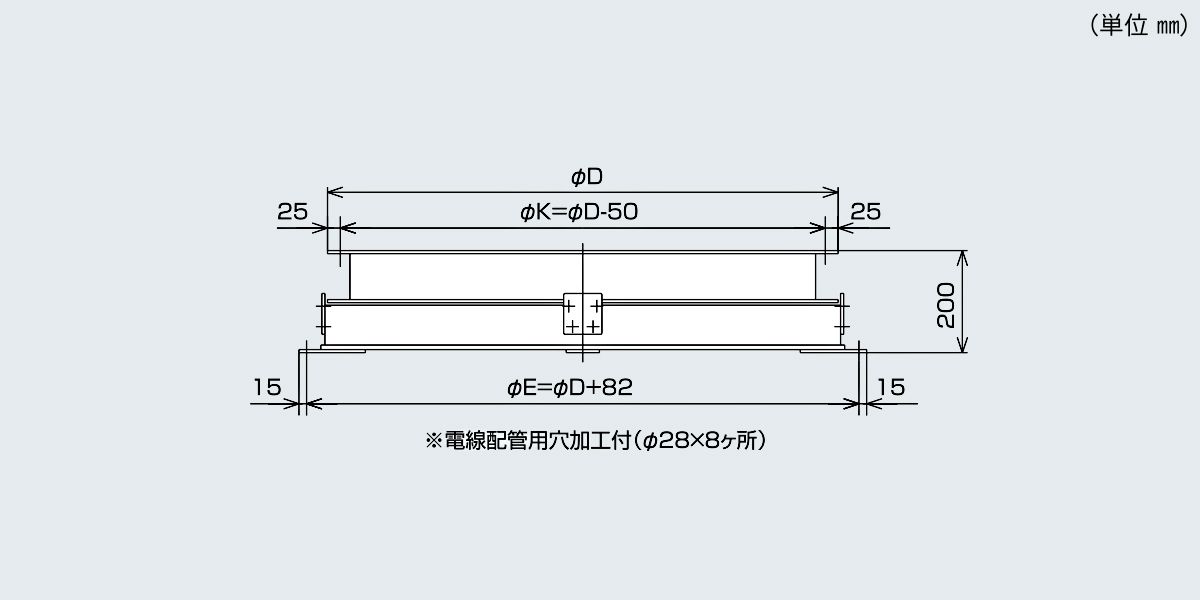

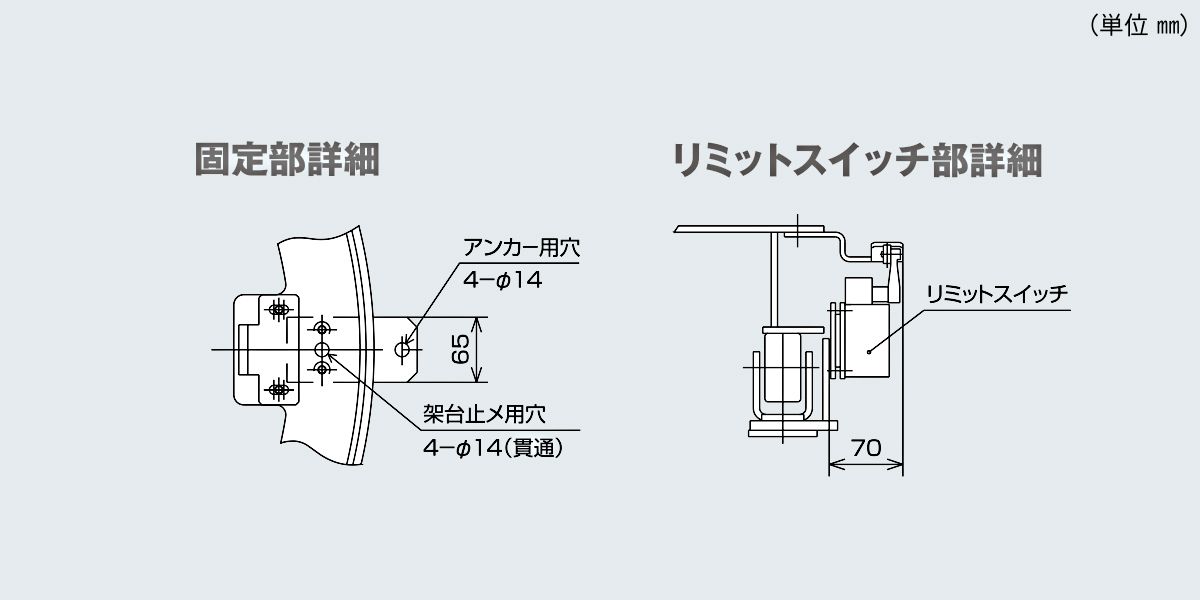

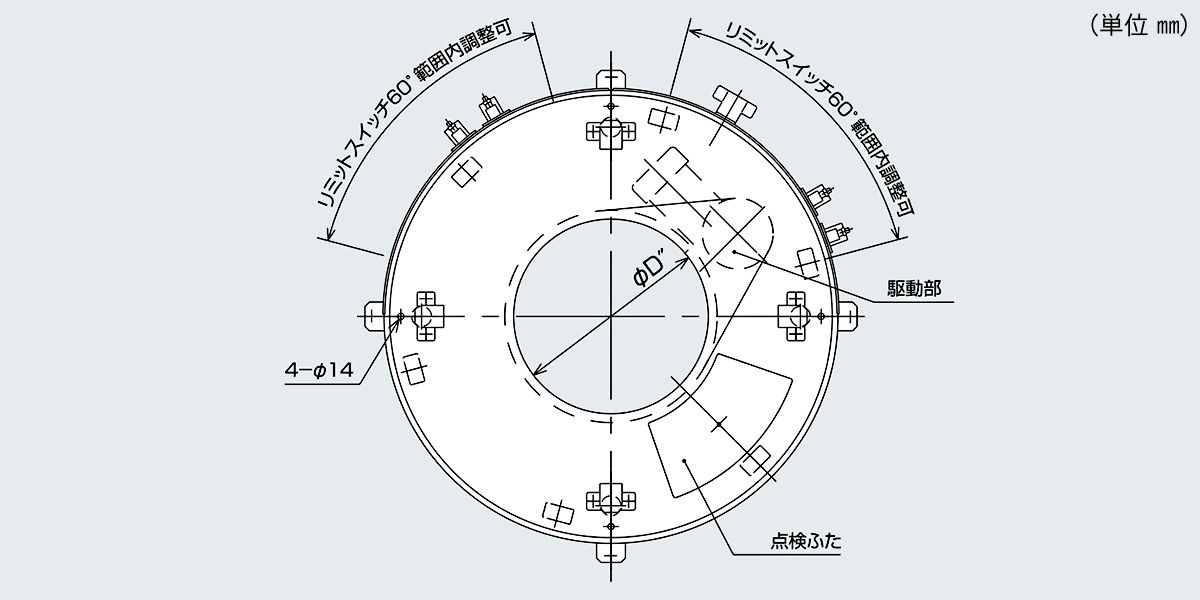

■図面

■仕様

型式 ATT1
テーブル寸法(D) 1,000・1,200・1,500・2,000
テーブル寸法(D”) 440・536・680・920
駆動方式 ベルト駆動
機高 200
積載能力(kg) max500
モーター容量(W) 25・60・100(AC200V三相)
塗装色 ブライトイエロー(日塗工T25-80W)
・単位:㎜

■その他
