装置関係 > オリコン折畳段積み装置
CFS

製品説明
空の折りたたみコンテナを自動で折り畳み、積み上げる装置です。畳む・積み上げるをワンスペースで行うことができます。人手による畳み作業を無くし、作業の効率化に繋げます。ユニットとしてラインに組み込めるため前後のコンベヤ機種を選びません。

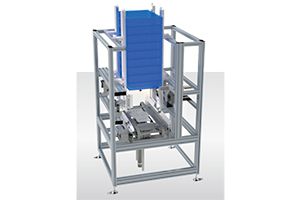

製品画像
型式の選び方
CFS
型式
-
R

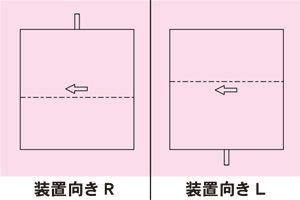

装置向き
-
H700
高さ H
-

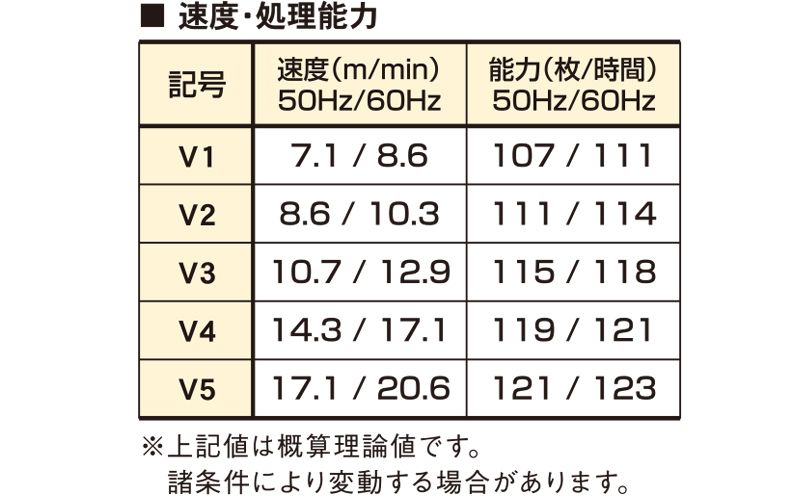

V1
速度
-
W3
ソレノイドバルブ
-
AS2
スイッチ
仕様

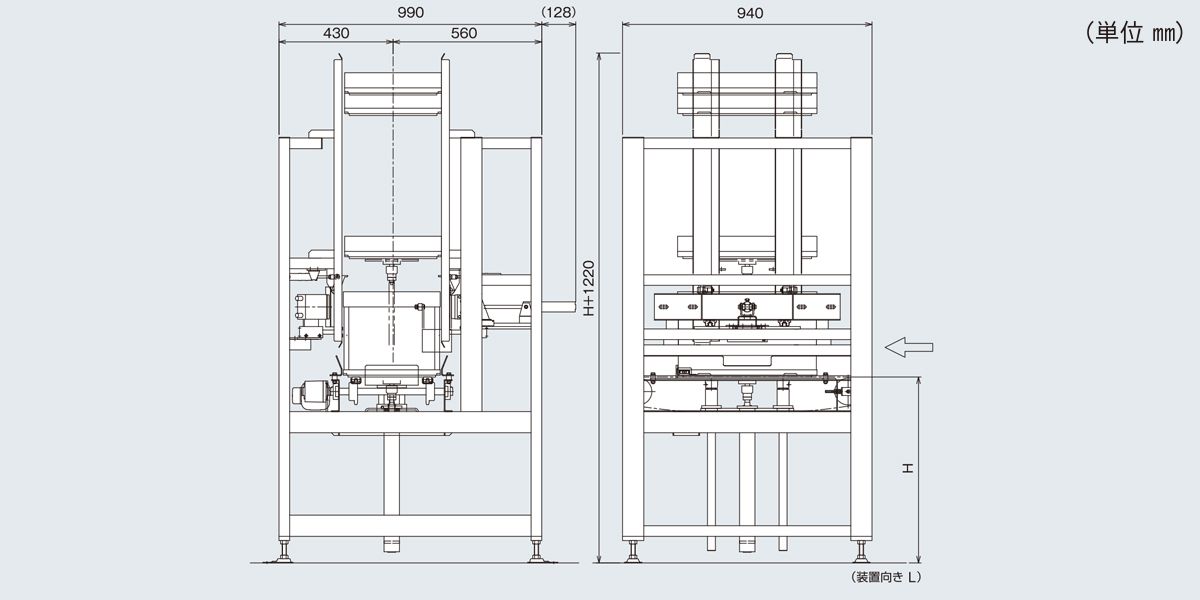

■図面

■仕様

型式 CFS
対応オリコン 525㎜(L)×325㎜(W)×321㎜(H)
MAX積み上げ数 10ヶ
搬送方式 プラチェーンコンベヤ(#40)
モーター出力 0.1kW
モーター電源 AC200V(三相)
搬送最低高さ(H) 700㎜
駆動方式 昇降、折畳み:エアシリンダ、アクチュエータ
仕様圧力 0.3~0.6Mpa
エア消費量 50L/min
ソレノイドバルブ 2位置ダブル 無記号:不要、W1:AC100V、W2:AC200V、W3:DC24V
オートスイッチ 無記号:不要、AS1:各1、AS2:各2
※単位 ㎜
※外周カバー・光電センサーは別売りとなります。
※能力・エア消費量は目安値となります。諸条件にて変動する為、都度ご確認下さい。
※オリコンサイズに合わせて標準以外の仕様も製作しておりますのでご相談下さい。
※実際に使用するワークを頂いての設計が必要な場合があります。
