スチール製 ローラコンベヤ > Mシリーズ
R-5721DJ

Jタイプ サイレントタイプ

製品説明
【静音】

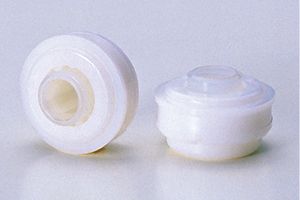

スチール製ローラコンベヤ/樹脂製ベアリングの採用により、回転音を大幅に減少。

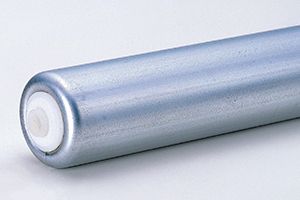

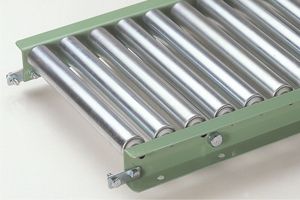

製品画像
型式の選び方
R
ローラの種類
R:スチール製ローラ
-
57
ローラ外径(Φ)
57:Φ57.2
-
21
ローラパイプ肉厚(t)
21:t2.1
-
DJ
ベアリングの種類
DJ:端尺寸法用/ニードル樹脂ベアリング
-

フレーム形状
無記号:下記仕様表参照
仕様

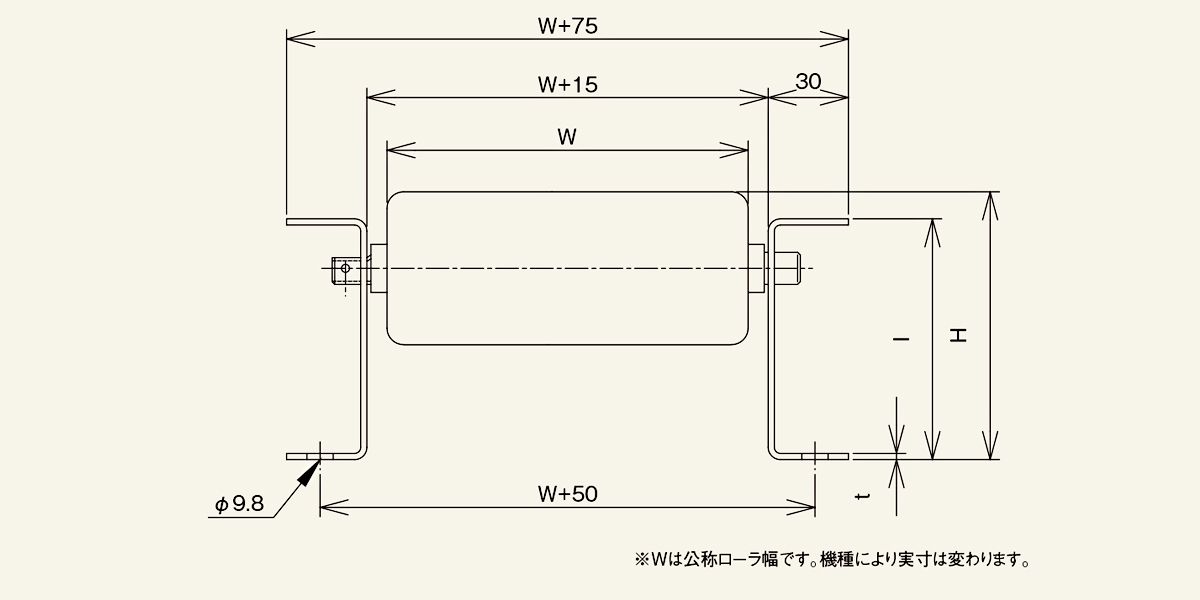

■図面

■仕様

名称記号 R-5721DJ
ローラ外径(φ)×肉厚(t)
ベアリング
57.2×2.1 めっき付
ニードル樹脂ベアリング
軸 外径(φ)×肉厚(t)
加工
12(11.8)×1.0 パイプ
半月
フレーム形状 I×K×t
コンベヤ機高(H)
[ 90×30×2.3
100
機長 L 1,000・1,500・2,000・3,000
ローラ幅 W 100~1,000
フリーサイズ製作可能
ローラ間隔 P 75・100・150・200
カーブ内R R 900
ローラ強度〔400W〕(kg) 70
単位:mm
