テーパーローラコンベヤ > Mシリーズ
R-TCL900

幅広型

製品説明
【用途】
中荷重搬送用

【製品の特徴】
1) 内R900(mm)用で、角度90°です。
2) ローラ幅(公称)は800W~1,200Wの50mmとびが 標準です。フリーサイズも製作可能です。
注記1: 連結板(コンベヤ間の連結部材)は、必要時別途指示お願いします。
注記2: ローラ間隔(P)は、相当ピッチ(P)になります。

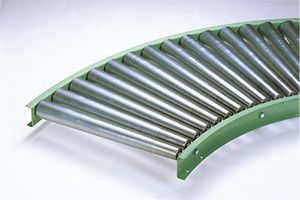

製品画像
仕様

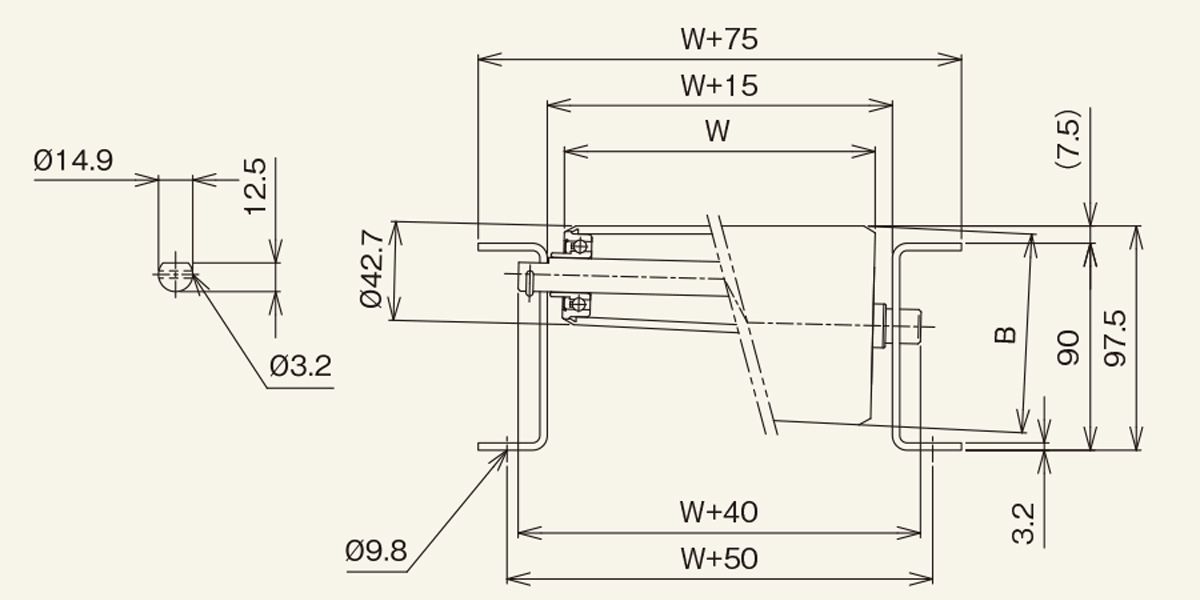

■図面

■仕様

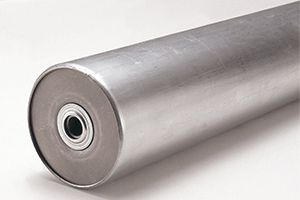

【ローラ単品仕様】
コンベヤ型式
R-TCL900
【ローラ単品仕様】
ローラ単体 型式
R-TCL900
【ローラ単品仕様】
ローラ寸法:小径側(φ)
42.7
【ローラ単品仕様】
ローラ寸法:大径側B(φ)
下記表参照
【ローラ単品仕様】
ローラ寸法:軸穴(φ)
15
【ローラ単品仕様】
ローラ幅:標準ローラ幅(公称) W
900~1200
【ローラ単品仕様】
ローラ幅:標準ローラ全長 BB
W+13
【ローラ単品仕様】
ローラ幅:製作可能最短幅(W)
900
【ローラ単品仕様】
ローラ幅:製作可能最長幅(W)
1200
【ローラ単品仕様】
ローラ幅:フリーサイズ
【ローラ単品仕様】
ローラ仕様:材質
STKM
【ローラ単品仕様】
ローラ仕様:表面処理
ユニクロめっき
【ローラ単品仕様】
ベアリング:仕様
6002ZZ
【ローラコンベヤ仕様】
フレーム仕様:高さ×幅×肉厚I×K×t
[90×30×3.2
【ローラコンベヤ仕様】
フレーム仕様:材質
スチール
【ローラコンベヤ仕様】
フレーム仕様:表面処理
焼付け塗装
【ローラコンベヤ仕様】
カーブ:内R寸法
900
【ローラコンベヤ仕様】
標準ローラ間隔:ピッチ P
75・100・150・200
【ローラコンベヤ仕様】
機高 (ローラ上面)H
97.5
【標準軸仕様】
軸径(φ)×肉厚(t)
公称(実寸)
15(14.9)
【標準軸仕様】
軸長(mm)
W+40
【標準軸仕様】
形状
丸棒
【標準軸仕様】
加工
丸・半月 ヨコピン穴
【標準軸仕様】
材質
SS400
【標準軸仕様】
めっき
×
【ローラピッチに対するローラ本数】
75P
32本
【ローラピッチに対するローラ本数】
100P
24本
【ローラピッチに対するローラ本数】
150P
16本
【ローラピッチに対するローラ本数】
200P
12本

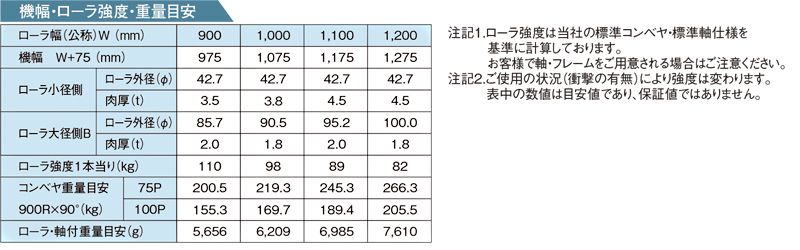

単位:mm
※フリーサイズとはローラ幅Wが50mmとび以外を指し、○印の場合違うサイズの製作が可能です。
