RS-3810PD-8 ステンレス製グラビティローラコンベヤ(RSシリーズ)
ステンレス製 ローラコンベヤ > Mシリーズ
RS-3810PD-8

RSシリーズ

製品説明
【用途】
軽荷重搬送用
小物搬送に最適

【製品の特徴】
1) ローラ径φ38.1、ローラ間隔 最小P50です。
2) ローラ幅(公称)は100W~600Wの50mmとびが標準です。フリーサイズも製作可能です。
注記1: 連結板(コンベヤ間の連結部材)は、必要時別途指示お願いします。
注記2: ローラ間隔(P)が計算上割り切れない場合、相当ピッチ(P)になります。

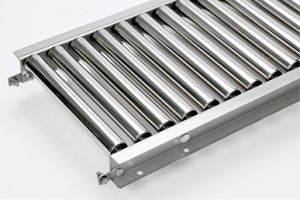

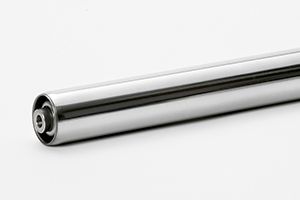

製品画像
型式の選び方
RS
ローラの種類
RS:ステンレス製ローラ
-
38
ローラ外径(Φ)
38:Φ38.1
-
10
ローラパイプ肉厚(t)
10:t1.0
-
PD
ベアリングの種類
PD:プレス/端尺寸法用ベアリング
-

フレーム形状
無記号:下記仕様表参照
-
8
軸径
8:Φ8.0
仕様

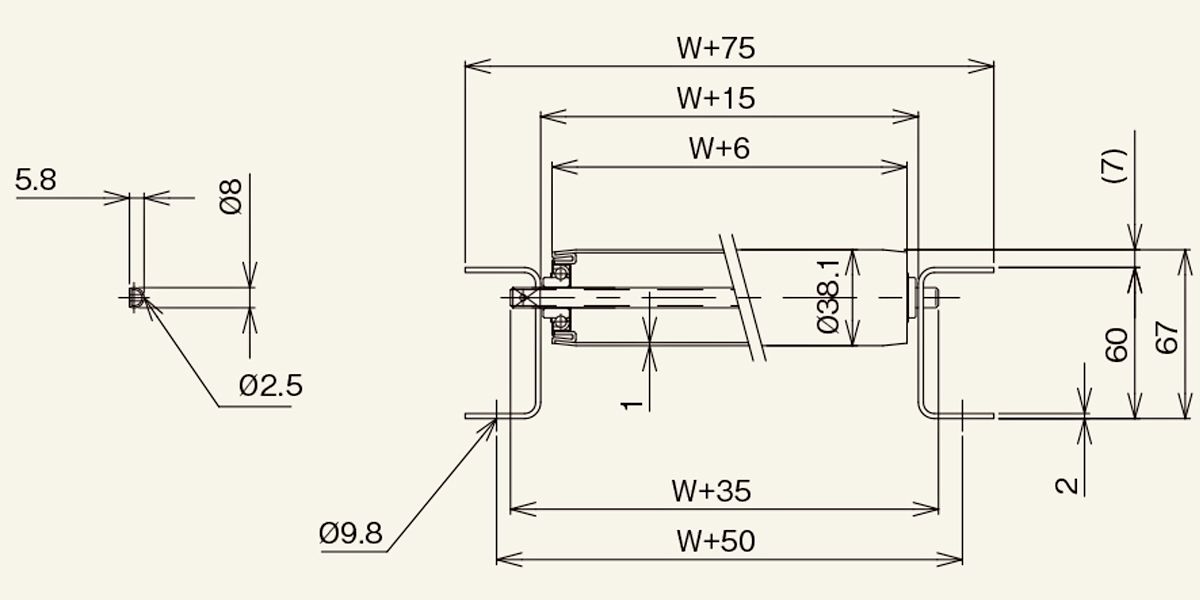

■図面

■仕様

【ローラ単品仕様】
コンベヤ型式
RS-3810PD-8
【ローラ単品仕様】
ローラ単体 型式
RS-3810PD-8
【ローラ単品仕様】
ローラ寸法:外径(φ)
38.1
【ローラ単品仕様】
ローラ寸法:肉厚(t)
1.0
【ローラ単品仕様】
ローラ寸法:軸穴(φ)
8.2
【ローラ単品仕様】
ローラ幅:標準ローラ幅(公称) W
100~600
【ローラ単品仕様】
ローラ幅:標準ローラ全長 BB
W+13
【ローラ単品仕様】
ローラ幅:製作可能最短幅(W)
50
【ローラ単品仕様】
ローラ幅:製作可能最長幅(W)
600
【ローラ単品仕様】
ローラ幅:フリーサイズ
【ローラ単品仕様】
ローラ仕様:材質
SUS304
【ローラ単品仕様】
ローラ仕様:表面処理
♯400研磨
【ローラ単品仕様】
ベアリング:仕様
プレス
【ローラコンベヤ仕様】
フレーム仕様:高さ×幅×肉厚I×K×t
[60×30×2
【ローラコンベヤ仕様】
フレーム仕様:材質
SUS304
【ローラコンベヤ仕様】
フレーム仕様:表面処理
2B材
【ローラコンベヤ仕様】
標準機長:機長L 1000
【ローラコンベヤ仕様】
標準機長:機長L 1500
【ローラコンベヤ仕様】
標準機長:機長L 2000
【ローラコンベヤ仕様】
標準機長:機長L 3000
【ローラコンベヤ仕様】
標準機長:カーブ 内R900
【ローラコンベヤ仕様】
標準ローラ間隔:ピッチ P
50・75・100・150
【ローラコンベヤ仕様】
機高(ローラ上面)H
67
【標準軸仕様】
軸軽(φ)×肉厚(t) 公称(実寸)
8.0×0.8
【標準軸仕様】
軸長(mm)
W+35
【標準軸仕様】
形状
パイプ
【標準軸仕様】
加工
丸・半月/ タテピン穴
【標準軸仕様】
材質
SUS304
【標準軸仕様】
表面処理
♯400研磨
単位:mm
※フリーサイズとはローラ幅Wが50mmとび以外を指し、○印の場合違うサイズの製作が可能です。

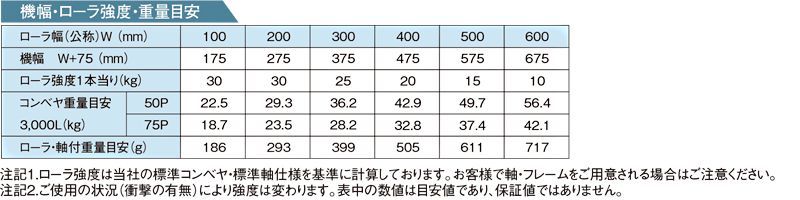

■その他

その他スペック RS-3810PD-8 ステンレス製グラビティローラコンベヤ
