製品説明
【用途】
重荷重搬送用
【製品の特徴】
１） 従来品RZ-7642のローラを削り出しベアリン グから規格相当ベアリングに変更し品質向上いたしました。
２） ローラ径φ76.3、肉厚t4.2、ローラ間 隔 最小P100です。
３） ローラ幅（ 公称） は100W ～ 1,000Wの50mmとびが 標準です。フリーサイズも製作可能です。
４） フレーム、高耐食溶融めっき鋼板
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： ローラ間隔（P)が計算上割り切れない場合、相当間隔（P)になります。
重荷重搬送用
【製品の特徴】
１） 従来品RZ-7642のローラを削り出しベアリン グから規格相当ベアリングに変更し品質向上いたしました。
２） ローラ径φ76.3、肉厚t4.2、ローラ間 隔 最小P100です。
３） ローラ幅（ 公称） は100W ～ 1,000Wの50mmとびが 標準です。フリーサイズも製作可能です。
４） フレーム、高耐食溶融めっき鋼板
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： ローラ間隔（P)が計算上割り切れない場合、相当間隔（P)になります。

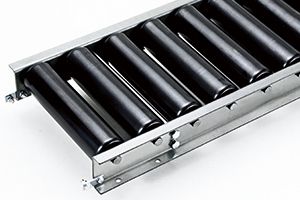

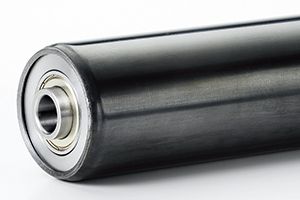

製品画像
連結板はオプションです。
型式の選び方
RZローラの種類
RZ:スチール製ローラ、フレーム、高耐食溶融めっき鋼板 |
- |
76ローラ外径（Φ）
76：Φ76.3 |
- |
42ローラパイプ肉厚(t)
42：t4.2 |
- |
SBベアリングの種類
SB：規格相当ベアリング |
仕様

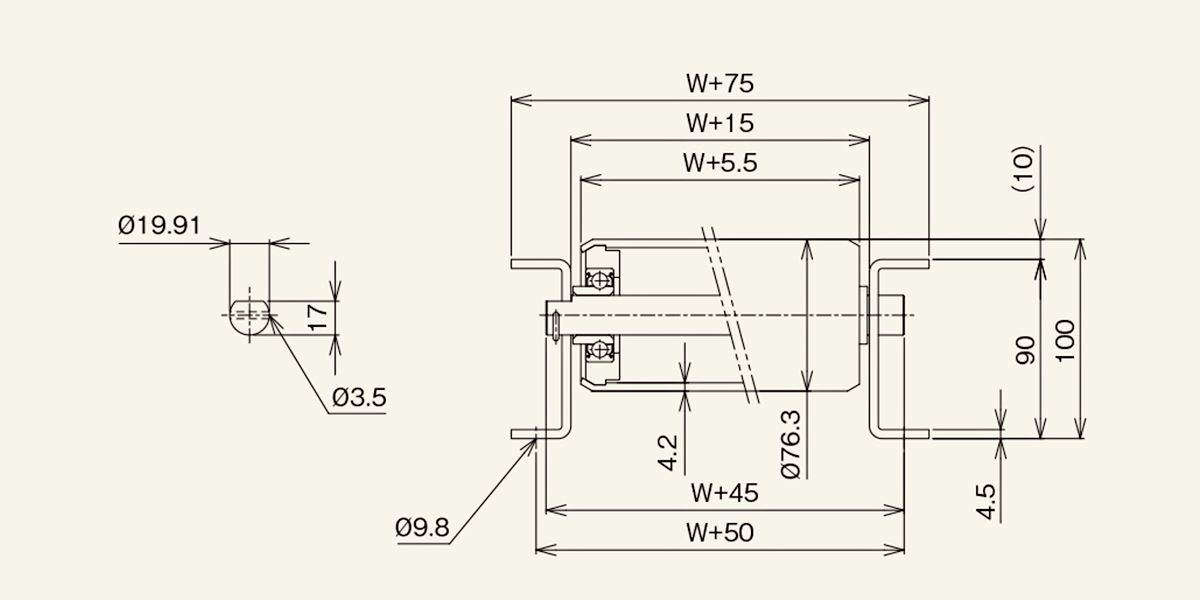

■図面
■仕様
| 【ローラ単品仕様】 コンベヤ型式 |
RZ-7642SB |
|---|---|
| 【ローラ単品仕様】 ローラ単体型式 |
R-7642SB |
| 【ローラ単品仕様】 ローラ寸法：外形（φ） |
76.3 |
| 【ローラ単品仕様】 ローラ寸法：肉厚（ｔ） |
4.2 |
| 【ローラ単品仕様】 ローラ寸法：軸穴（φ） |
20.0 |
| 【ローラ単品仕様】 標準ローラ幅（公称）Ｗ |
100～1,000 |
| 【ローラ単品仕様】 標準ローラ全長ＢＢ |
W+13 |
| 【ローラ単品仕様】 製作可能最短ローラ幅（W） |
100 |
| 【ローラ単品仕様】 製作可能最長ローラ幅（W） |
1,500 |
| 【ローラ単品仕様】 ローラ幅 フリーサイズ |
○ |
| 【ローラ単品仕様】 ローラ仕様：材質 |
SGP65A |
| 【ローラ単品仕様】 ローラ仕様：表面処理 |
無し／黒皮 |
| 【ローラ単品仕様】 ベアリング：仕様 |
規格相当 |
| 【ローラコンベヤ仕様】 フレーム仕様： 高さ×幅×肉厚（Ｉ×Ｋ×ｔ） |
[90×30×4.5 |
| 【ローラコンベヤ仕様】 フレーム仕様：材質 |
スチール |
| 【ローラコンベヤ仕様】 フレーム仕様：表面処理 |
溶融めっき |
| 【ローラコンベヤ仕様】 標準機長製作範囲：1000L |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：1500L |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：2000L |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：3000L |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲： カーブ 内R900 |
○ |
| 【ローラコンベヤ仕様】 標準ローラ間隔：ピッチＰ |
100・150・200・300 |
| 【ローラコンベヤ仕様】 機高（ローラ上面）Ｈ |
100 |
| 【標準軸仕様】 公称径（実寸）（φ） |
20（19.91） |
| 【標準軸仕様】 軸長（mm） |
W＋45 |
| 【標準軸仕様】 形状 |
丸棒 |
| 【標準軸仕様】 加工 |
丸・半月/ヨコピン穴 |
| 【標準軸仕様】 材質 |
SS400 |
| 【標準軸仕様】 めっき |
× |
・単位：㎜
・お客様で軸を準備される場合、軸径はマイナス公差でお願い致します。
・お客様で軸を準備される場合、軸径はマイナス公差でお願い致します。
