製品説明
エレシリンダーを用いる事により、衝撃を少なく停止することができるので、搬送物に優しく静かなリフターです。
・スチール製
・中量機種
・搬送荷重：Max40㎏
・スチール製
・中量機種
・搬送荷重：Max40㎏

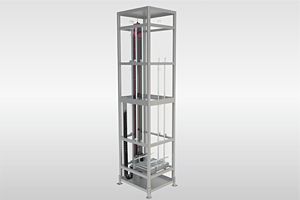

製品画像
EEL

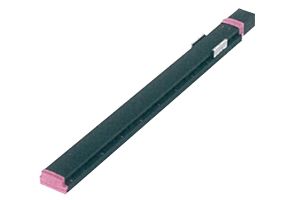

エアシリンダー
型式の選び方
EEL型式
|
- |
Wスライダ数
|
- |
1,900揚程
|
- |
400ローラ幅
|
- |
75ローラピッチ
|
仕様

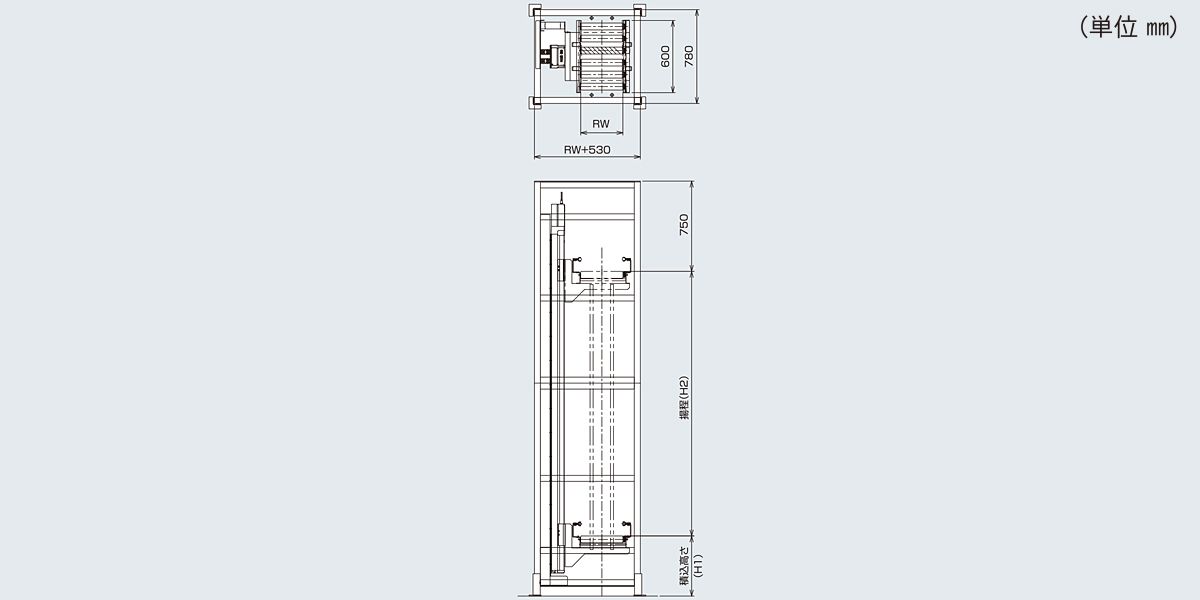

■図面
■仕様
| 型式 | EEL シングルスライダ | EEL ダブルスライダ |
|---|---|---|
| スライダ数及び揚程（H2） | S：シングル max2,000 | W：ダブル max1,900 |
| ローラ幅（RW） | 300 500 | 400 450 500 550 600 650 700 |
| ローラピッチ（P) | 75 100 | 75 100 |
| 最低高（H1） | 500 | 500 |

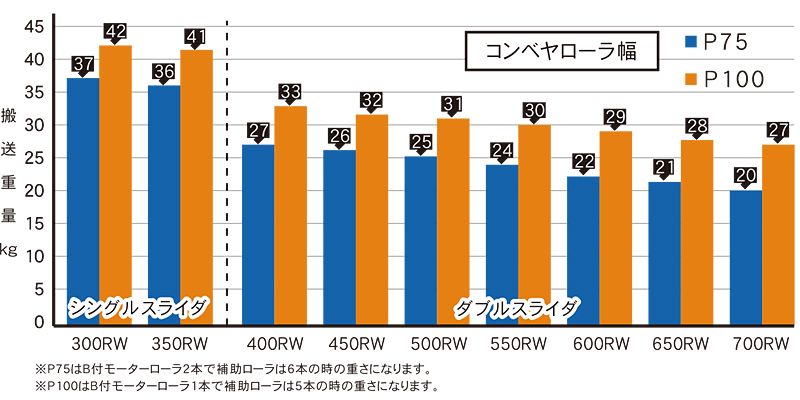

| 搬送能力（kg） | max40 | max30 |
| 最大搬送物 | 600W×500L×500H | 600W×500L×500H |
| 最小搬送物 | 200W×300L×30H | 200W×300L×30H |
| 搭載コンベヤ型式 | SST-57B ブレーキ付 | SST-57B ブレーキ付 |
| 標準付属品 | コントローラー・電源・回生抵抗・ノイズフィルター | コントローラー・電源・回生抵抗・ノイズフィルター |
| 配線 | 制御方式 NPN or PNP | 制御方式 NPN or PNP |
※単位：㎜
※異常停止等後の復帰は源位置移動後となります。
※コンベヤ機長は600Lです。
※異常停止等後の復帰は源位置移動後となります。
※コンベヤ機長は600Lです。
