製品説明
■安定したシンプルな垂直搬送リフターです。
500kg・1000㎏までの搬送物を最大揚程9mまで昇降させることができます。
■スチール製
■搬送荷重Max500㎏
■搬送荷重Max1000㎏
※標準以上の昇降速度及び揚程におきましては、ご相談ください。
※サーボモーター駆動で高速タイプも対応します。
500kg・1000㎏までの搬送物を最大揚程9mまで昇降させることができます。
■スチール製
■搬送荷重Max500㎏
■搬送荷重Max1000㎏
※標準以上の昇降速度及び揚程におきましては、ご相談ください。
※サーボモーター駆動で高速タイプも対応します。

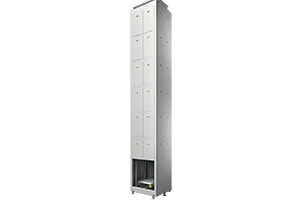

製品画像
仕様

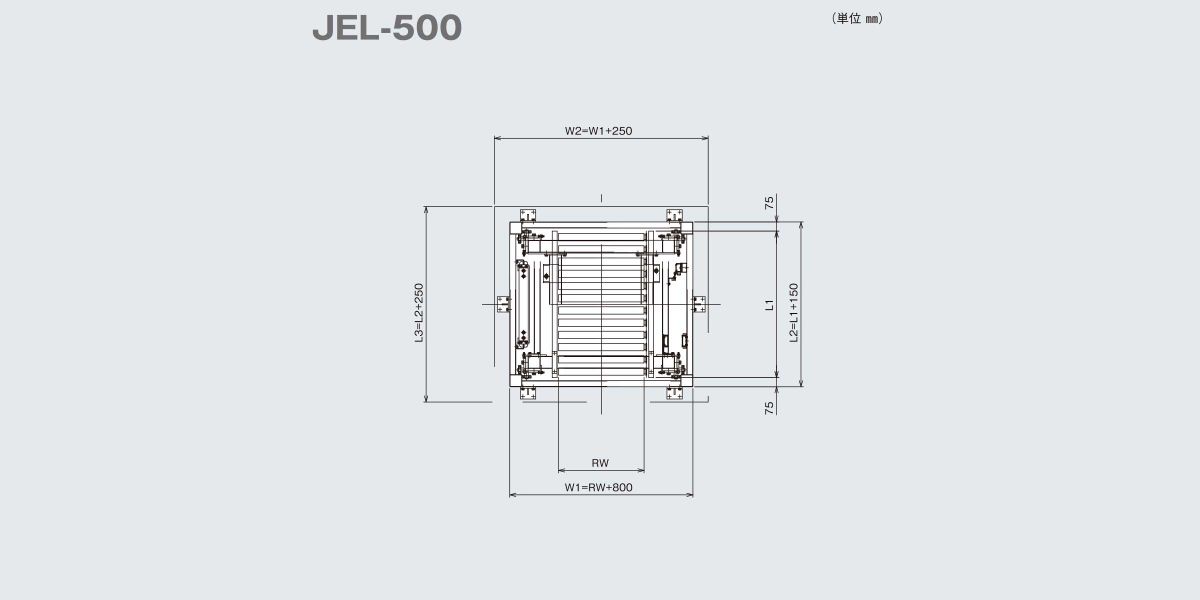

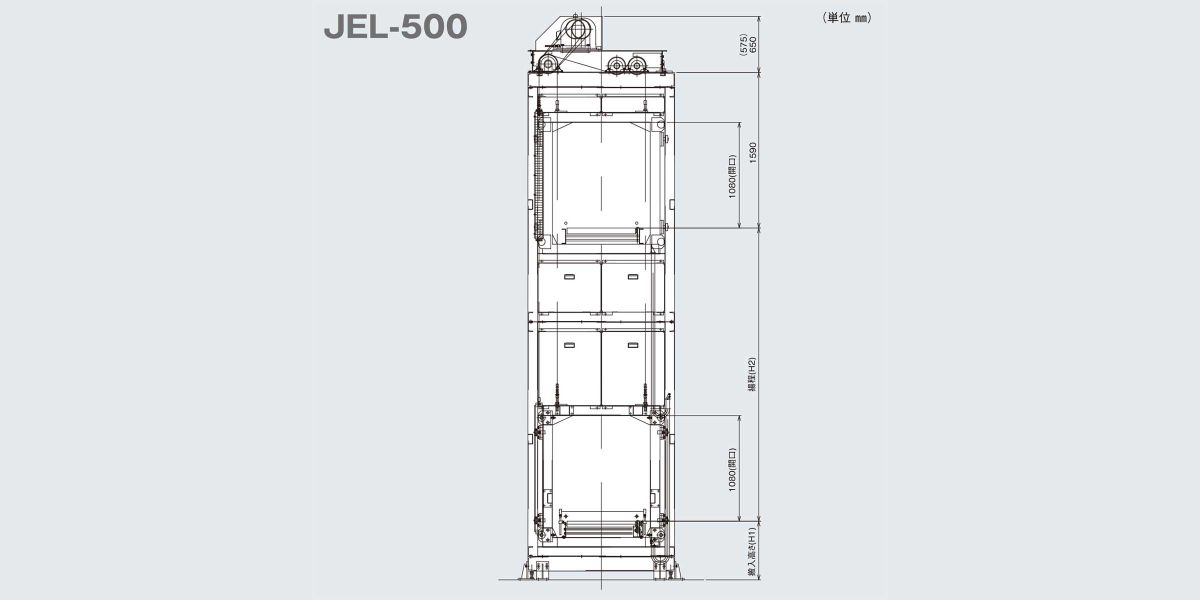

■図面
■仕様
| 型式 | JEL-500 | JEL-1000 |
|---|---|---|
| 駆動方式 | チェーン駆動（＃80） | チェーン駆動（＃100） |
| 揚程（H2） | 3000～9000 | 3000～9000 |
| 最低高（H1） | 600 | 600 |
| 昇降速度（ｍ/min） | 6・10・20・33m/min | 6・9・18m/min |
| モータ出力（kW） | 1.5kW 2.2kW 3.7kW 5.5kW | 2.2kW 3.7kW 5.5kW |
| 搬送能力（kg） | Max500kg | Max1000kg |
| ローラ巾（RW) | 700RW～1100RW | 800RW～1300RW |
| 機長（L1） | 1200L～1400L | 1200L～1400L |
| 最大搬送物 | Max1100W×1200L×1000H | Max1300W×1300L×1000H |
| 最小搬送物 | min500W×500L×150H | min500W×500L×150H |
| コンベヤ型式 | ローラ＆チェーン | ローラ＆チェーン |
| 電源 | AC200V（三相） | AC200V（三相） |
※単位：㎜
※標準以上の昇降速度及び揚程におきましては、ご相談ください。
※サーボモーター駆動で高速タイプも対応します。
※標準以上の昇降速度及び揚程におきましては、ご相談ください。
※サーボモーター駆動で高速タイプも対応します。
