エアリフト>平行リンク付エアリフト
ALB-HB-1000N

製品説明
■高ストローク(45㎜)により転換時パレットがたわんでも乗り移りが可能。
■平行リンク機構内蔵タイプです。
■シリンダーに比較して低床で積載荷重が大きい。
■分解不要でホース交換可能です。
■近接スイッチ取付可能です。
■スピードエキゾーストコントローラ付
■ストローク:45mm
■重荷重用
■下降速度調整機能付き

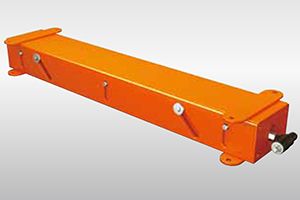

製品画像
型式の選び方
ALB-HB
型式
-
1000N
機長:1000㎜
-

接続口径
・無記号:Φ12(標準)
・2:Φ16
-

塗装色
・無記号:オレンジ(標準色)
・G:メジャーグリーン
・Y:イエロー
-

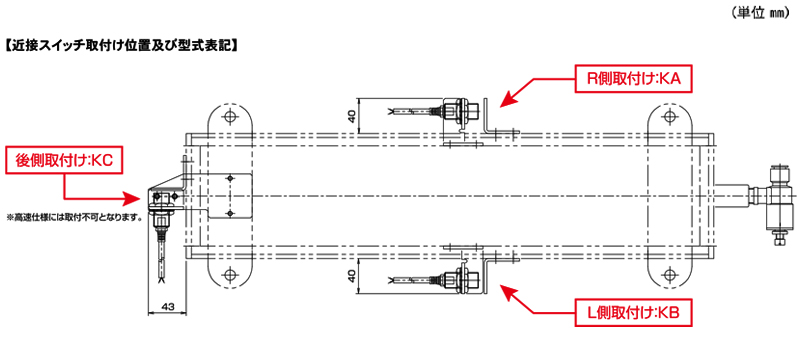

近接スイッチ
・無記号:なし
・KA:1・2(数量)
・KB:1・2(数量)
・KC:1・2(数量)
ブラケットのみの場合はKを省いて下さい。
-

高速仕様
・無記号:無し
・H:高速仕様
仕様

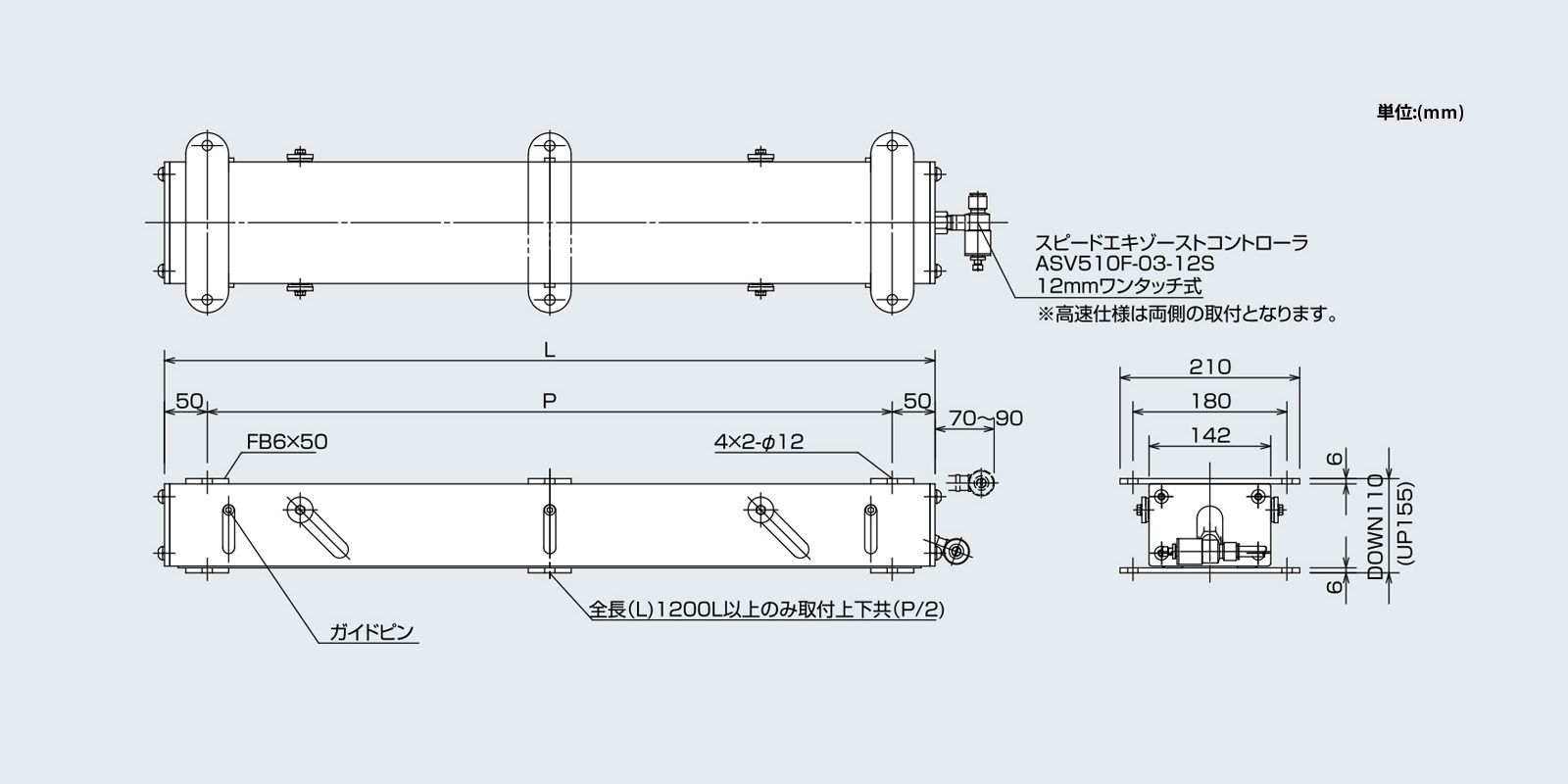

■図面

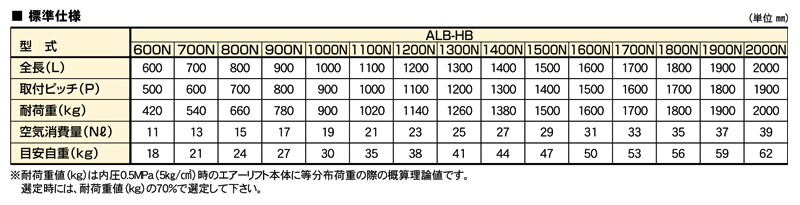

■仕様

型式 ALB-HB-1000N
全長(L) 1000
取付ピッチ(P) 900
耐荷重(kg) 900
空気消費量(Nℓ) 19
目安自重(kg) 30
・単位:㎜
・耐荷重値(kg)は内圧0.5MPa(5㎏/㎤)時のエアーリフト本体に等分布荷重の際の概算理論値です。選定時には耐荷重値(㎏)の70%で選定して下さい。

■その他
