ALB-HB-1100N　平行リンク付エアーリフト　ストローク：45㎜　重荷重タイプ　下降速度調整機能付　全長1100L
エアリフト>平行リンク付エアリフト
ALB-HB-1100N

製品説明
■高ストローク（45㎜）により転換時パレットがたわんでも乗り移りが可能。
■平行リンク機構内蔵タイプです。
■シリンダーに比較して低床で積載荷重が大きい。
■分解不要でホース交換可能です。
■近接スイッチ取付可能です。
■スピードエキゾーストコントローラ付
■ストローク:45ｍｍ
■重荷重用
■下降速度調整機能付き

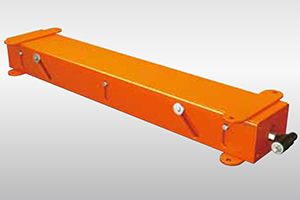

製品画像
型式の選び方
ALB-HB
型式
-
1100N
機長：1100㎜
-
#
接続口径
・無記号：Φ12（標準）
・2:Φ16
-
#
塗装色
・無記号：オレンジ（標準色）
・G：メジャーグリーン
・Y：イエロー
-
#
近接スイッチ
・無記号：なし
・KA：1・2（数量）
・KB：1・2（数量）
・KC：1・2（数量）
ブラケットのみの場合はKを省いて下さい。
-
#
高速仕様
・無記号：無し
・H：高速仕様
↑PAGE　TOP
仕様

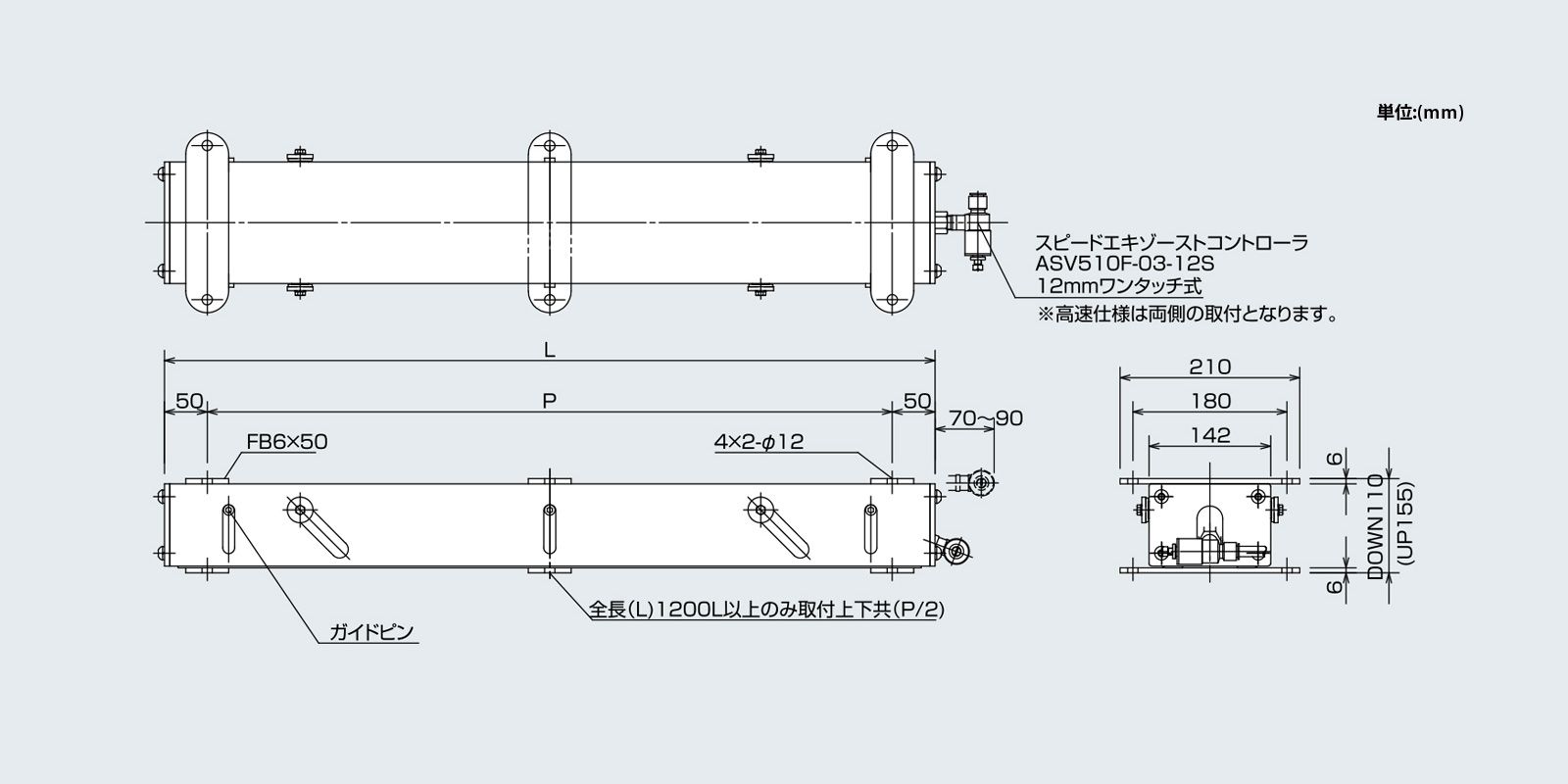

■図面

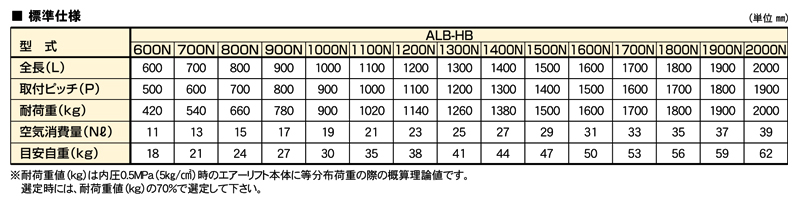

■仕様

型式 ALB-HB-1100N
全長（L） 1100
取付ピッチ（P） 1000
耐荷重（kg） 1020
空気消費量（Nℓ） 21
目安自重（kg） 35
・単位：㎜
・耐荷重値(kg)は内圧0.5MPa(5㎏/㎤)時のエアーリフト本体に等分布荷重の際の概算理論値です。選定時には耐荷重値(㎏)の70％で選定して下さい。

■その他

関連製品一覧表　ALB-HB-1100N　平行リンク付エアーリフト　ストローク：45㎜　重荷重タイプ　下降速度調整機能付　全長1100L

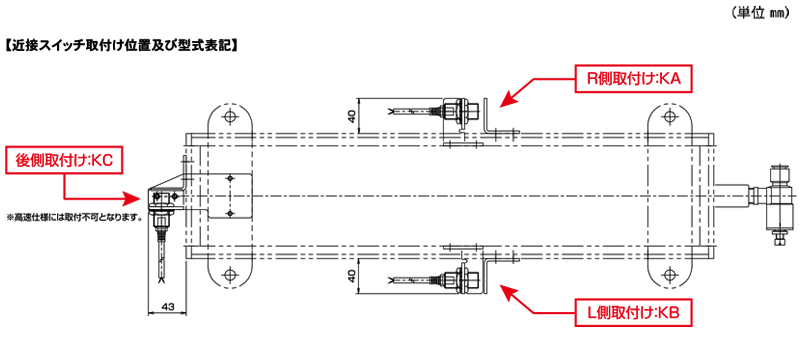

近接スイッチ取付け位置及び型式表記　ALB-HB-1100N　平行リンク付エアーリフト　ストローク：45㎜　重荷重タイプ　下降速度調整機能付　全長1100L
