製品説明
外輪・内輪を丸鋼やパイプ等から削り出して加工したホイールです。
保持器（リティナー）により、鋼球どおしの接触がなくなり、プレスホイールに比べ回転が良くなるので、回転音が静かになります。
高品質タイプ。
保持器（リティナー）により、鋼球どおしの接触がなくなり、プレスホイールに比べ回転が良くなるので、回転音が静かになります。
高品質タイプ。

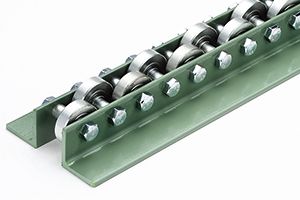

製品画像
【メジャーグリーン】
※標準色は2.5G/24近似色です。
※標準色は2.5G/24近似色です。
仕様

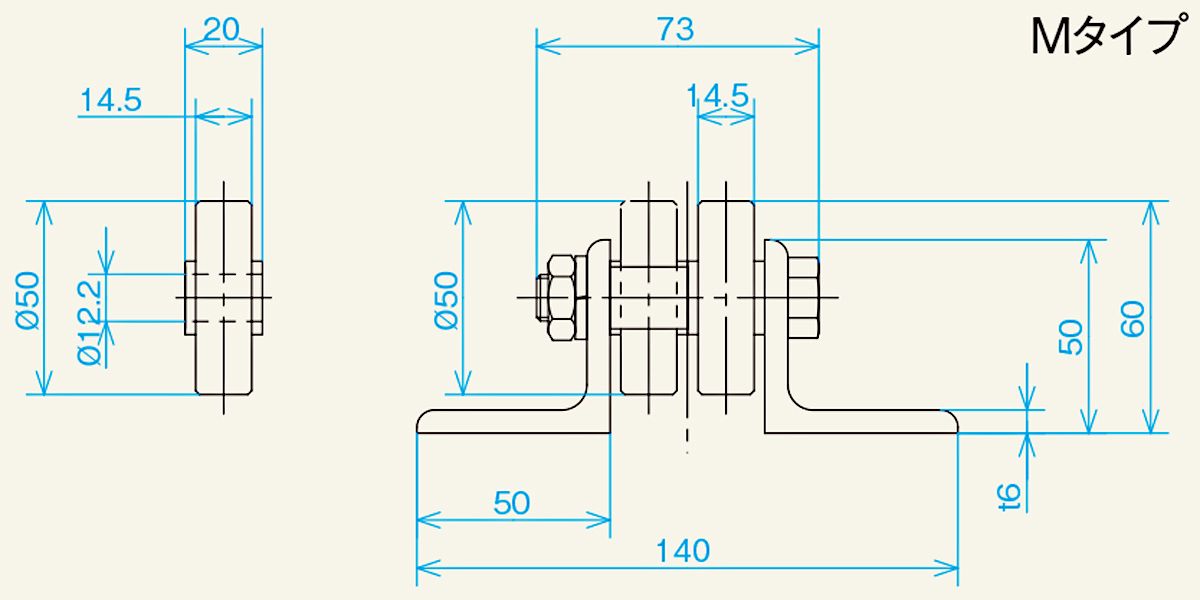

■図面
■仕様
| 型式 | W-50WW |
|---|---|
| ホイール寸法 外径D×幅W×軸穴d×ボスb |
50×14.5×12.2×20 |
| 使用軸 | M12 ×65L（六角） |
| フレーム形状 形状ｈ×Ｗ1× Ｗ2×Ｗ3×t |
 50×140×50×73×6 |
| 機高 Ｈ | 60 |
| 全長 Ｌ | 1,000・2,000・3,000 |

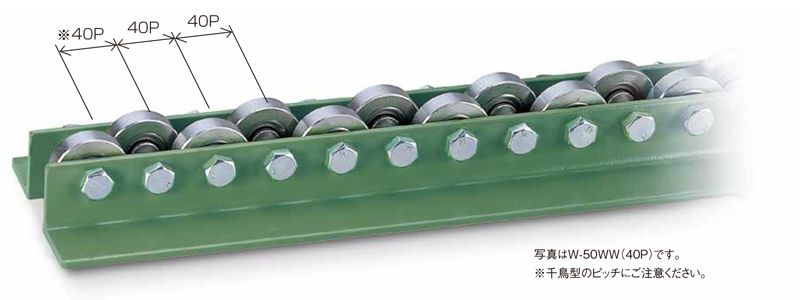

| ホイール 間隔 P | 40・50・75 |
| カーブ中心径 R | 1,000・1,200 |
| ホイール1個当りの耐荷重（kg） | 100 |
| 備考 | 千鳥型 |
| ストレート1000Lの重量目安（ｋｇ） 40P | 15.71 |
| ストレート1000Lの重量目安（ｋｇ） 50P | 14.34 |
| ストレート1000Lの重量目安（ｋｇ） 75P | 12.42 |
単位：mm
