製品説明
軽量搬送に特化した省スペースタイプのトラバーサーです。
簡易組立コンベヤを搭載するのに最適なモデルです。
簡易組立コンベヤを搭載するのに最適なモデルです。
製品画像
簡易組立コンベヤ（SAS-DC）の搭載例です。
型式の選び方
SAS-TB型式
|
- |
TL695本体長さ（TL）
|
- |
TW500本体幅（TW）
|
- |
S1700移動ST（S）
|
- |

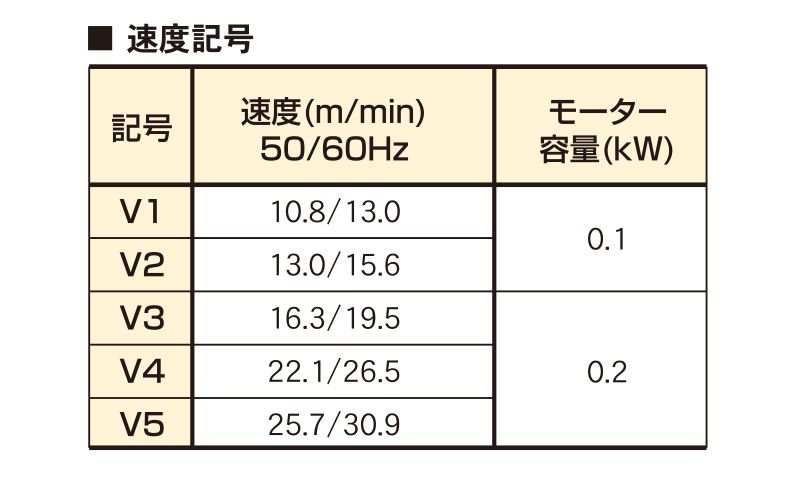

V5速度（V）
|
- |
L2リミットスイッチ
|
仕様

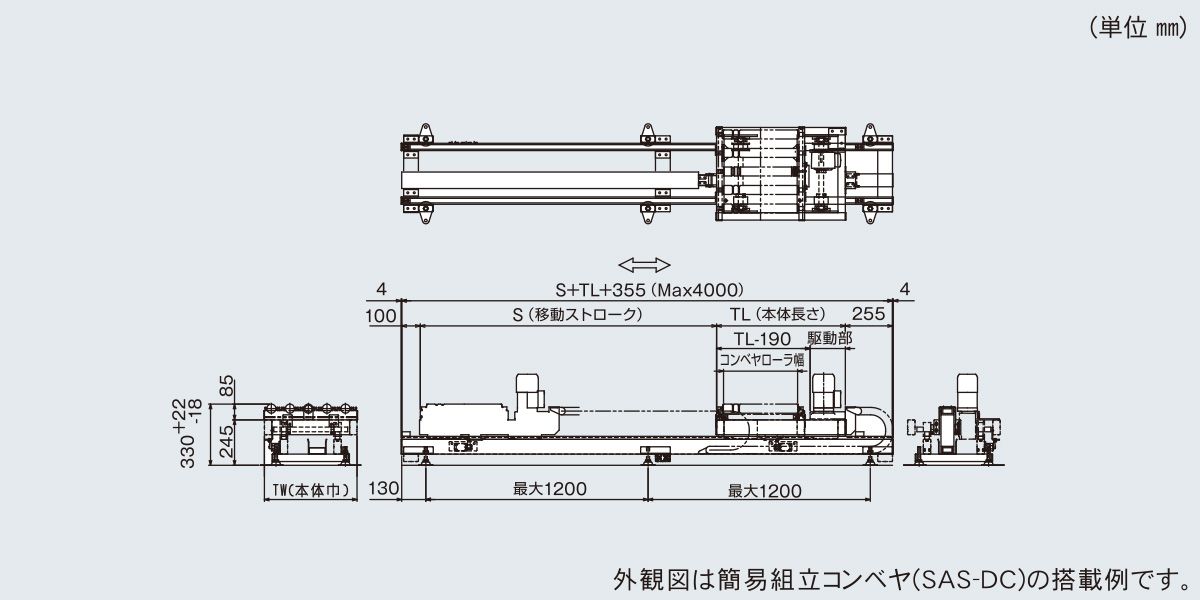

■図面
外観図は簡易組立コンベヤ（SAS-DC）の搭載例です。
■仕様
| 型式 | SAS-TB |
|---|---|
| 本体長さ（TL) | 695～1095 |
| 本体幅（TW) | 500～1000 |
| 移動ストローク（S） | Max2950（標準）※ |
| 搬送能力（kg） | Max100 ※1 |
| モーター出力 (kW) | 0.1・0.2 ※2 |
※単位：㎜
※使用条件の組合せにより、左記仕様が変更となる場合あります。
※標準以外の仕様も製作いたしておりますのでご相談ください。
※１：搬送物+コンベヤ重量
※２：モータはワンタッチ手動開放ブレーキ付を標準仕様とします。
※使用条件の組合せにより、左記仕様が変更となる場合あります。
※標準以外の仕様も製作いたしておりますのでご相談ください。
※１：搬送物+コンベヤ重量
※２：モータはワンタッチ手動開放ブレーキ付を標準仕様とします。
■その他
