製品説明
SAS-ST1は脚に取付する事で部品点数を少なくしたタイプ。
SAS-ST2は取付ベースを設け、フレーム下面なら取付位置が自在です。
SAS-ST2は取付ベースを設け、フレーム下面なら取付位置が自在です。
製品画像
SAS-ST1（脚は別売りです。）
SAS-ST2
型式の選び方
SAS-ST1型式
|
- |
450ストッパープレート幅(PW)
|
- |
C285C
|
- |
RW500ローラ幅(RW)
|
- |
W1ソレノイドバルブ
|
- |
AS2スイッチ
|
仕様

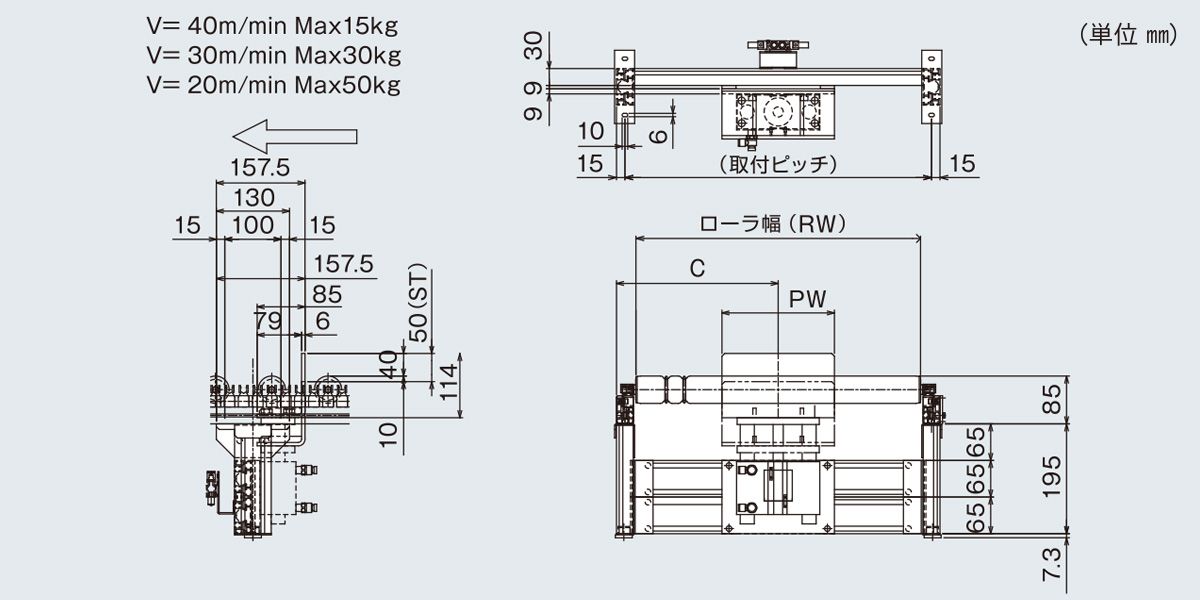

■図面
■仕様
| 型式 | SAS-ST1 | SAS-ST2 |
|---|---|---|
| ストッパープレート（PW） | 200～500（50とび） | 200～500（50とび） |
| 適合ローラ幅（RW） | PW+100以上とします | PW+100以上とします |
| ソレノイドバルブ（2位置ダブル） | 無記号：不要 W1：AC100V用 W2：AC200V用 W3：DC24V用 |
無記号：不要 W1：AC100V用 W2：AC200V用 W3：DC24V用 |
| ソレノイドバルブ（2位置シングル） | 無記号：不要 S1：AC100V用 S2：AC200V用 S3：DC24V用 |
無記号：不要 S1：AC100V用 S2：AC200V用 S3：DC24V用 |
| スイッチ | 無記号：不要 オートスイッチ仕様 AS1：１ケ AS2：２ケ （リレー・シーケンサー＜DC24V/AC100V＞いずれも使用可能） |
無記号：不要 オートスイッチ仕様 AS1：１ケ AS2：２ケ （リレー・シーケンサー＜DC24V/AC100V＞いずれも使用可能） |
| 耐荷重(kg) | 【搬送速度：耐荷重(kg)】 ～20m/min：Max50 ～30m/min：Max30 ～40m/min：Max15 |
【搬送速度：耐荷重(kg)】 ～20m/min：Max50 ～30m/min：Max30 ～40m/min：Max15 |
| エアーシリンダー | Φ50（エアー圧0.4〜0.8Mpa） | Φ50（エアー圧0.4〜0.8Mpa） |
※単位：㎜
※使用条件の組合せにより、上記仕様が変更となる場合もあります。
※使用条件の組合せにより、上記仕様が変更となる場合もあります。
