製品説明
簡易組立コンベヤを用いた移載装置です。
2条チェーンコンベヤの間に入れて使用します。
ローラの着脱が簡易でメンテナンスが容易です。
2条チェーンコンベヤの間に入れて使用します。
ローラの着脱が簡易でメンテナンスが容易です。
製品画像
SAS-TM
型式の選び方
SAS-TM-DC1型式
|
- |
L700長さ(L)
|
- |
W400ローラ幅(W)
|
- |
P75ローラピッチ(P)
|
- |
W1ソレノイドバルブ
|
- |
AS1スイッチ
|
仕様

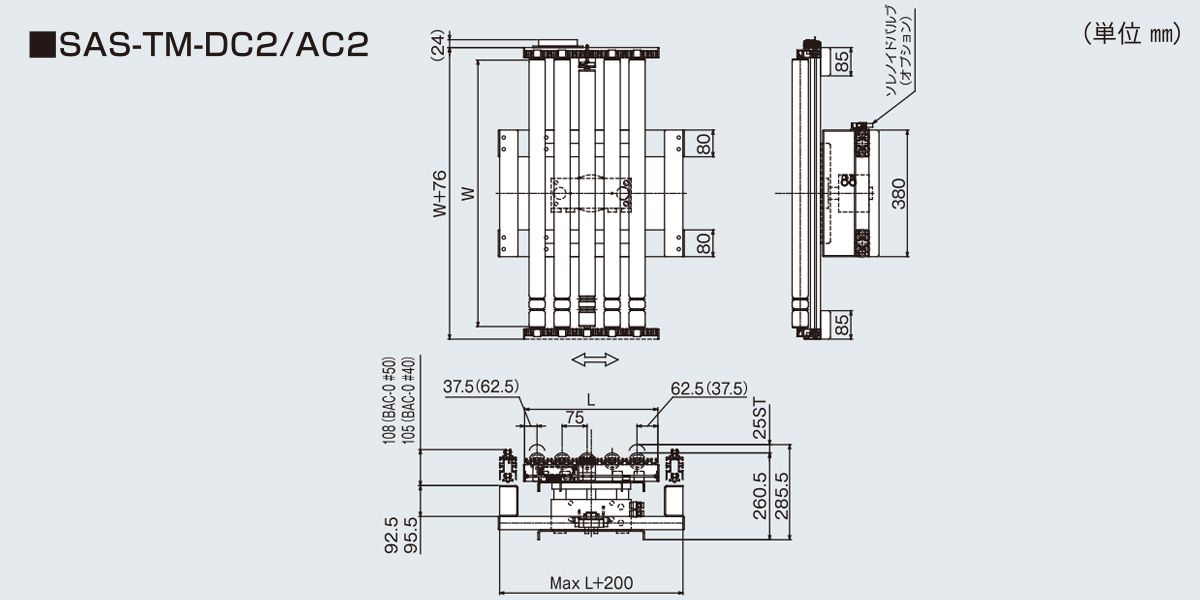

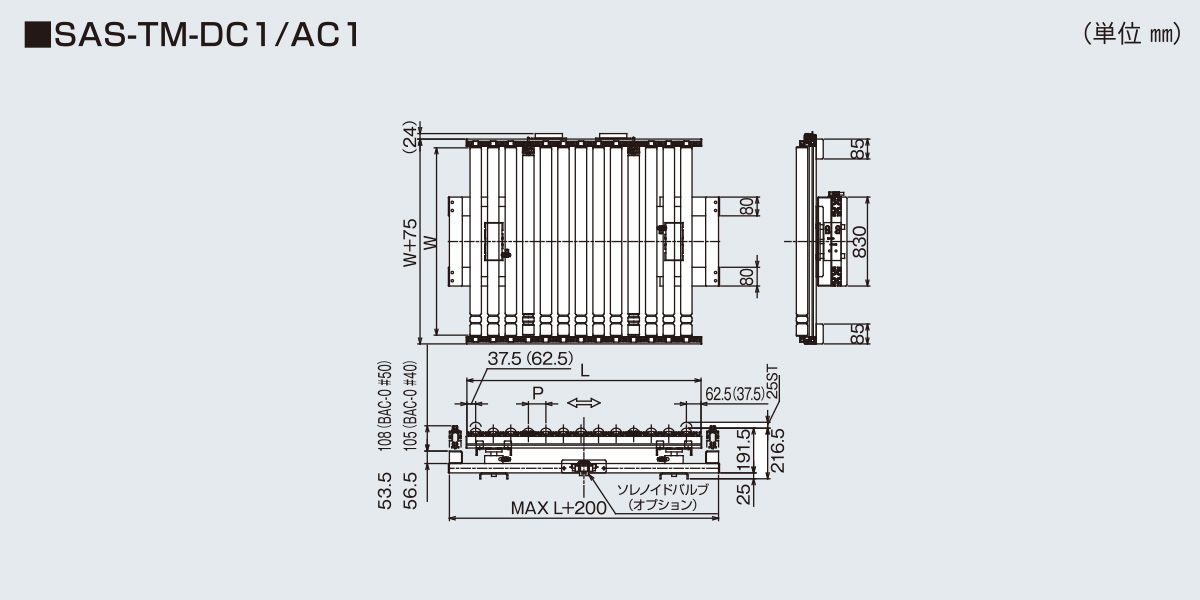

■図面
■仕様
| 型式 | SAS-TM-DC1 | SAS-TM-DC2 | SAS-TM-AC1 | SAS-TM-AC2 |
|---|---|---|---|---|
| 長さ（L） | 700～1000（100とび） | 400～600（100とび） | 700～1000（100とび） | 400～600（100とび） |
| ローラ幅（W） | 400～800 | 400～800 | 400～800 | 400～800 |
| ローラピッチ（P） | 75・100 | 75・100 | 75・100 | 75・100 |
| モーターローラ本数 | 補助ローラ 9本まで：1本 10本まで：2本 |
補助ローラ 9本まで：1本 10本まで：2本 |
補助ローラ 5本まで：1本 10本まで：2本 11本以上：3本 |
補助ローラ 5本まで：1本 10本まで：2本 11本以上：3本 |
| 【ソレノイドバルブ：2位置ダブル】 | 無記号：不要 W1：AC100V用 W2：AC200V用 W3：DC24V用 |
無記号：不要 W1：AC100V用 W2：AC200V用 W3：DC24V用 |
無記号：不要 W1：AC100V用 W2：AC200V用 W3：DC24V用 |
無記号：不要 W1：AC100V用 W2：AC200V用 W3：DC24V用 |
| 【ソレノイドバルブ：2位置シングル】 | 無記号：不要 S1：AC100V用 S2：AC200V用 S3：DC24V用 |
無記号：不要 S1：AC100V用 S2：AC200V用 S3：DC24V用 |
無記号：不要 S1：AC100V用 S2：AC200V用 S3：DC24V用 |
無記号：不要 S1：AC100V用 S2：AC200V用 S3：DC24V用 |
| スイッチ | 無記号：不要 オートスイッチ仕様 AS1：１ケ AS2：２ケ （リレー・シーケンサー＜DC24V/AC100V＞いずれも使用可能） |
無記号：不要 オートスイッチ仕様 AS1：１ケ AS2：２ケ （リレー・シーケンサー＜DC24V/AC100V＞いずれも使用可能） |
無記号：不要 オートスイッチ仕様 AS1：１ケ AS2：２ケ （リレー・シーケンサー＜DC24V/AC100V＞いずれも使用可能） |
無記号：不要 オートスイッチ仕様 AS1：１ケ AS2：２ケ （リレー・シーケンサー＜DC24V/AC100V＞いずれも使用可能） |
| 搬送能力（kg） | Max 50kg | Max 50kg | Max 30kg | Max 30kg |
| コンベヤ 電源・出力 | DC24V（直流）40W/本 | DC24V（直流）40W/本 | AC200V（三相）入力25/24W | AC200V（三相）入力25/24W |
| エアーシリンダー | Φ63×2台（エアー圧0.4〜0.8Mpa） | Φ100（エアー圧0.4〜0.8Mpa） | Φ63×2台（エアー圧0.4〜0.8Mpa） | Φ100（エアー圧0.4〜0.8Mpa） |
※単位：㎜
※使用条件の組合せにより、上記仕様が変更となる場合もあります。
※標準以外の仕様も製作いたしておりますのでご相談ください。
※使用条件の組合せにより、上記仕様が変更となる場合もあります。
※標準以外の仕様も製作いたしておりますのでご相談ください。
