装置関係 > トラバーサー
ATB2

製品説明
アルミフレームを使用し、ラック&ピニオンにてノンスリップを実現したトラバーサーです。

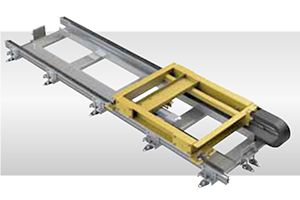

製品画像
型式の選び方
ATB2
型式
-
L2000
長さ(L)
-
W2000
幅(W)
-
S3000
移動ストローク(S)
-

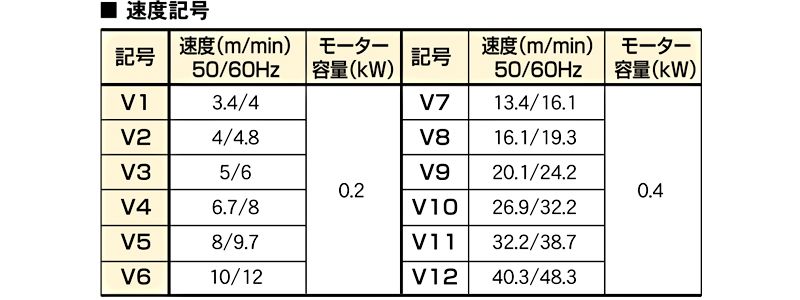

V5
速度
-
L2
リミットスイッチ
-
K
ケーブルベヤ
-
G
グリス受け
-
B
レール用ブラシ
※長さL、幅W及び移動ストロークSの記号の次に寸法(mm)を入れてください。
※リミットスイッチが不要の場合は無記号、必要な場合はLの次に必要個数を入れてください。
※ケーブルベヤが不要の場合は無記号、必要な場合はKを入れてください。
※ラック用グリス受けが不要の場合は無記号、必要な場合はGを入れて下さい。
※レール用ブラシが不要の場合は無記号、必要な場合はBを入れて下さい。
※台車+搬送物が1000kg以下の場合は脚ピッチ1000以下で取付して下さい。
※1000kgを超える場合は脚ピッチ750以下で取付して下さい。
仕様

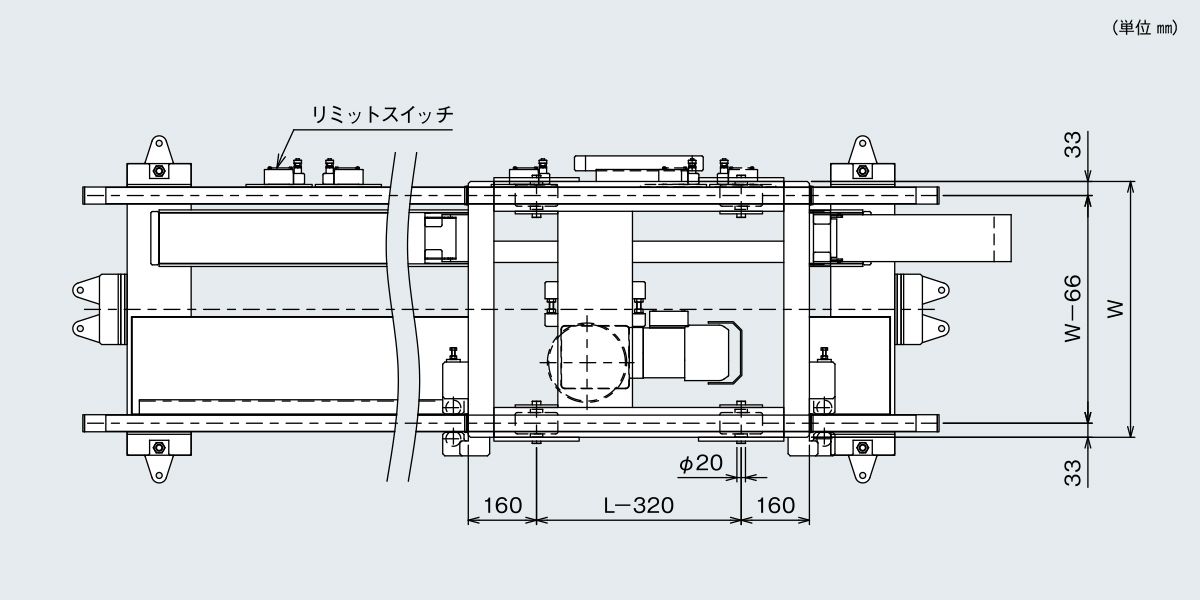

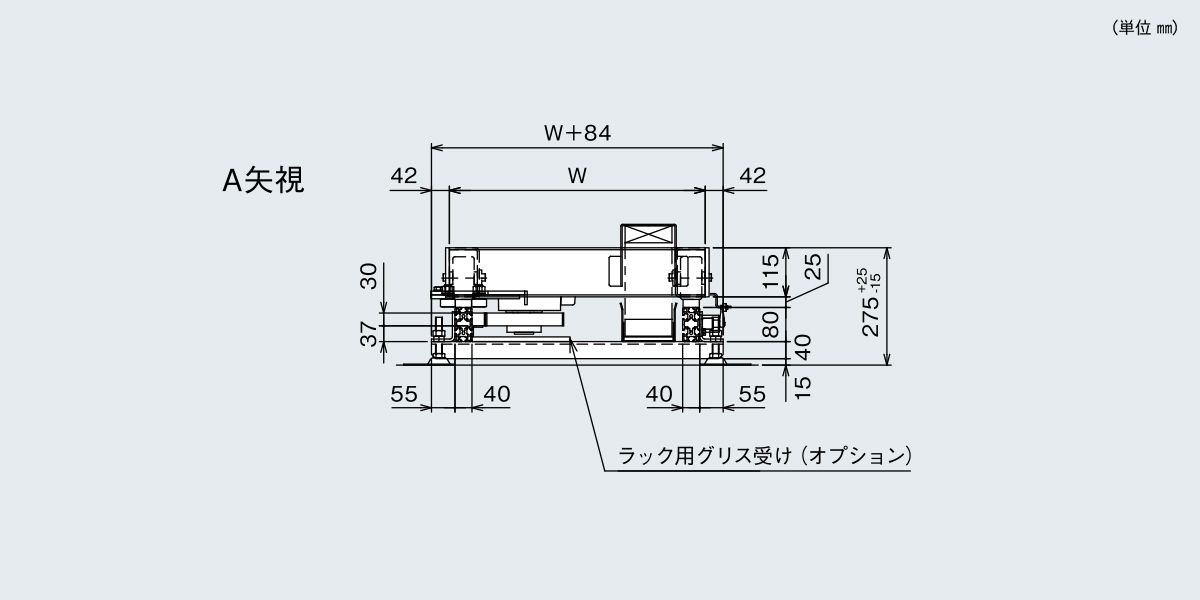

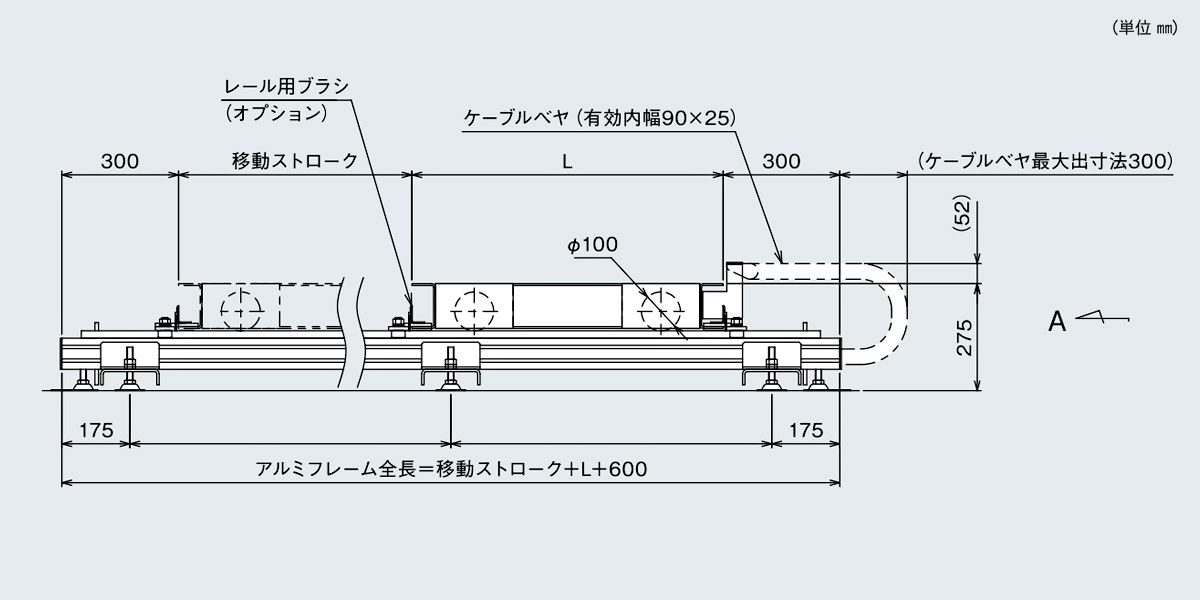

■図面

■仕様

型式 ATB2
長さ(L) 800~2,000
幅(W) 600~2,000
移動ストローク(S) max50,000st
搬送能力(kg) max1,700 ※1
モーター出力(kW) 0.2・0.4(手動解放ブレーキ付・AC200V三相)
・単位:㎜
※速度が速い場合はスロースタート、スローダウン制御をしてください。
※1:速度V11の場合はmax1,450kg、速度V12の場合はmax1,150kgとなります。
