装置関係 > トラバーサー
ATB3

製品説明
電動シリンダーを使用した簡易トラバーサーです。

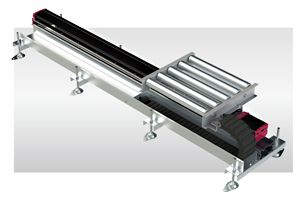

製品画像
型式の選び方
ATB3
型式
-
S2315
最大ST(S)
-
SS2200
移動ST(SS)
-
SA600
中間ST(SA)
-
40
リード

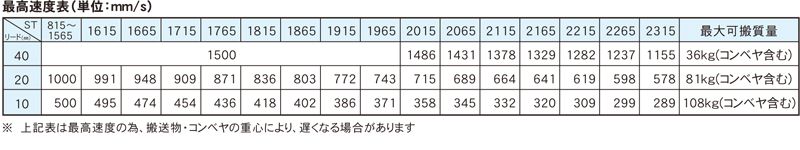

仕様

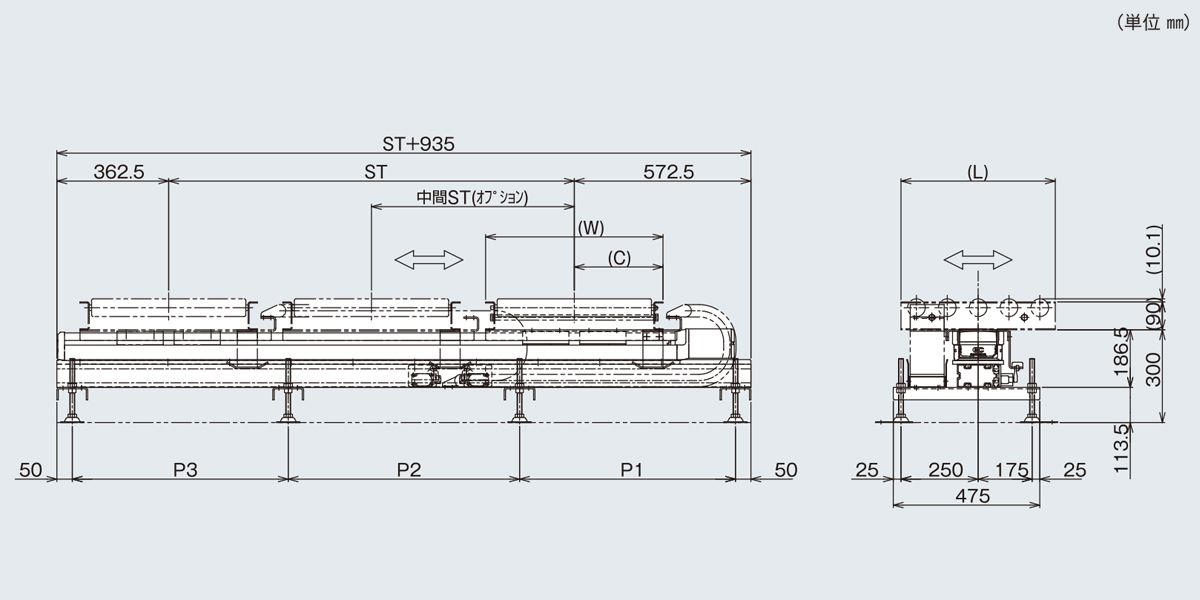

■図面

■仕様

型式 ATB3
長さ(L) 350~500
幅(W) 350~500
移動ストローク(S) 815~2,315(50とび)
シリンダ ❘A❘エレシリンダ―EC-S15X
モーター駆動用電源 単相100V or 200V
制御電源 DC24V
付属ケーブル 10m以内
制御方法 NPN or PNP
※単位:㎜
※脚ピッチ1000以下で取付が必要です。
※脚ピッチ1000以上になる場合、脚を追加してください。
※最大ST(S)≧移動ST(SS)>中間STになるようにしてください。
※中間STは、S+中間停止数(A~)+中間停止寸法を入れてください。2ヵ所以上の場合は間に-を入れ繰り返してください。例:SA600-SB1200-SC1600
※中間停止が必要な場合、1ヵ所につきリミットスイッチ2個がつきます。
※ティーチングBOX及びPC専用ソフトは付属されておりません。
