  5. LNHFA-BB 細目ますぶた 【四方落とし込み固定式】
イメージ画像　グレーチング　LNHFA-BB 細目ますぶた　四方落とし込み固定式　細通目　ノンスリップ　LSハイテングレーチング
LSハイテングレーチング ＞ 細目ますぶた
LNHFA-BB 細目ますぶた 【四方落とし込み固定式】

製品説明
・細目ますぶた【四方落とし込み固定式】
・材質：ハイテン鋼
・細目：15P(12.5P)
・表面：ノンスリップ
・主部材：Iバー（Fバー）
・ベースプレート付き

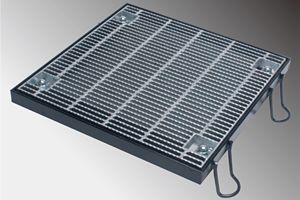

製品画像
型式の選び方
LNHFA
①
325
②
‐44
③
B
④
B
⑤
  • ① 細目ますぶた【四方落とし込み固定式】(ハイテン)
  • ② 主部材(I-44×5×3)
  • ③ ます穴寸法(幅400mm×長さ400mm)
  • ④ 固定式を表示
  • ⑤ ベースプレート付
↑PAGE　TOP
仕様

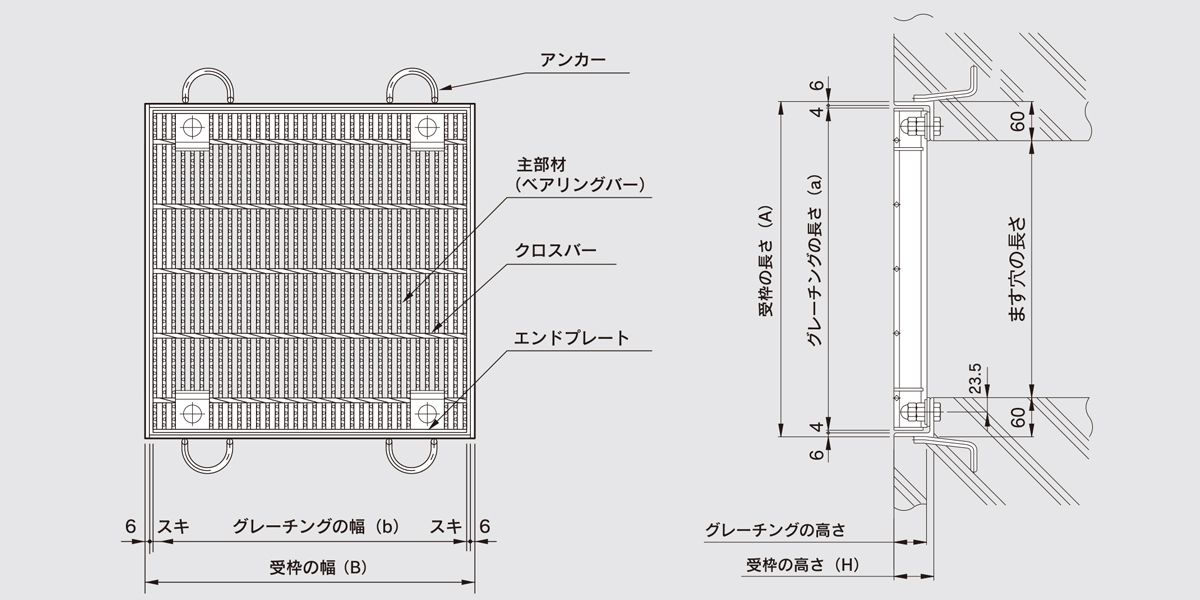

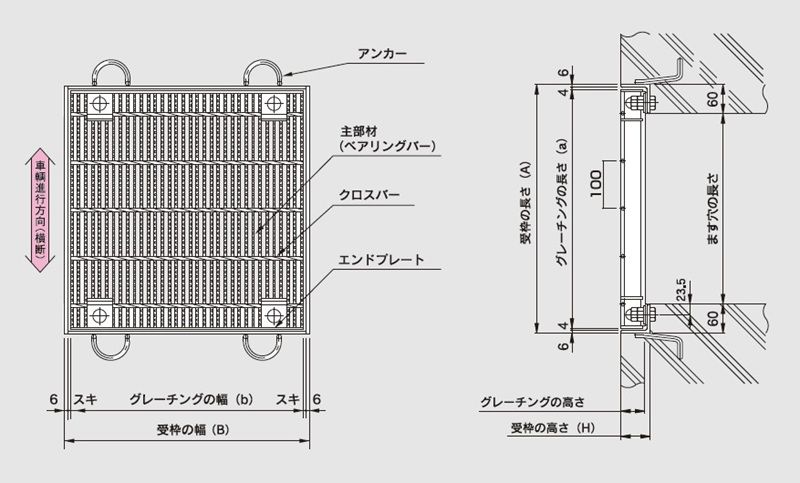

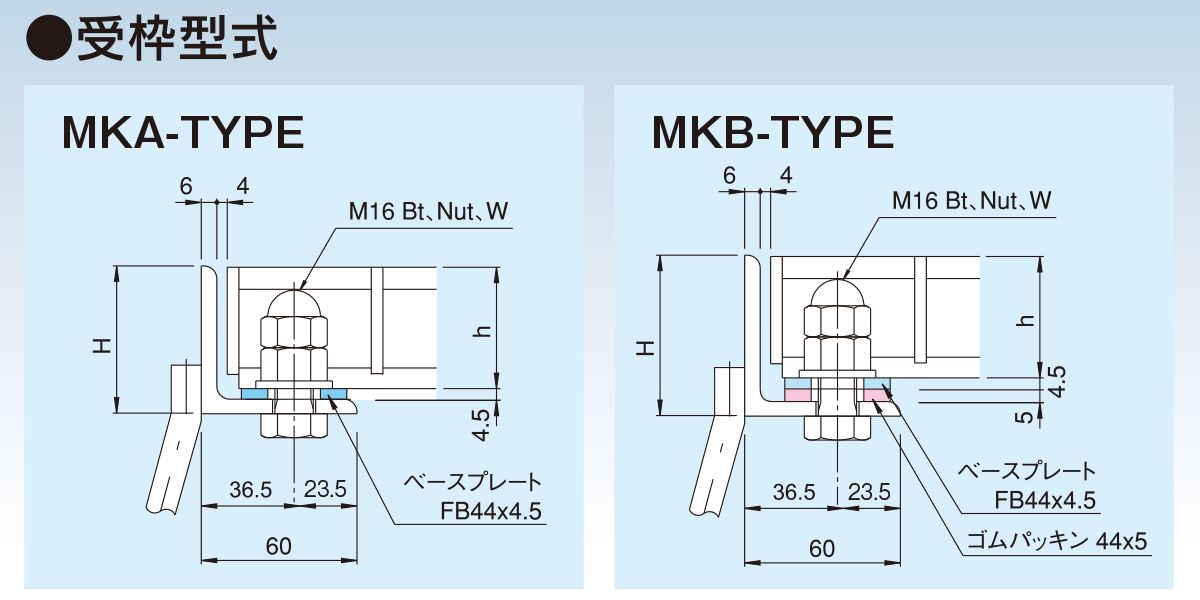

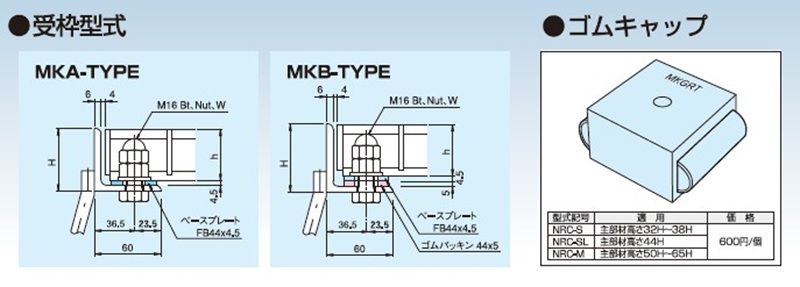

■図面

リンクボタン　T-25　グレーチング　LNHFA-BB 細目ますぶた　四方落とし込み固定式　細目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-20　グレーチング　LNHFA-BB 細目ますぶた　四方落とし込み固定式　細目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-14　グレーチング　LNHFA-BB 細目ますぶた　四方落とし込み固定式　細目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-2　グレーチング　LNHFA-BB 細目ますぶた　四方落とし込み固定式　細目　ノンスリップ　LSハイテングレーチング
リンクボタン　記号の説明　グレーチング　LNHFA-BB 細目ますぶた　四方落とし込み固定式　細目　ノンスリップ　LSハイテングレーチング

仕様一覧　T-25　グレーチング　LNHFA-BB 細目ますぶた　四方落とし込み固定式　細目　ノンスリップ　LSハイテングレーチング

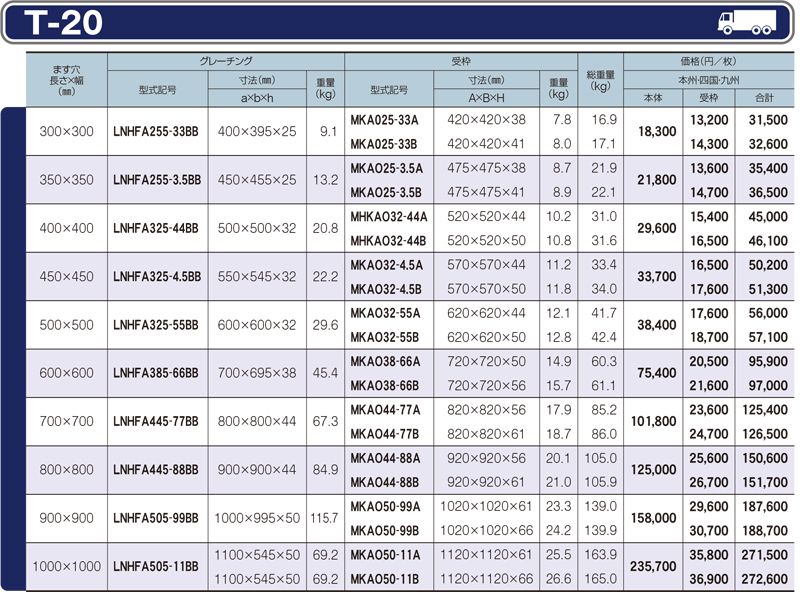

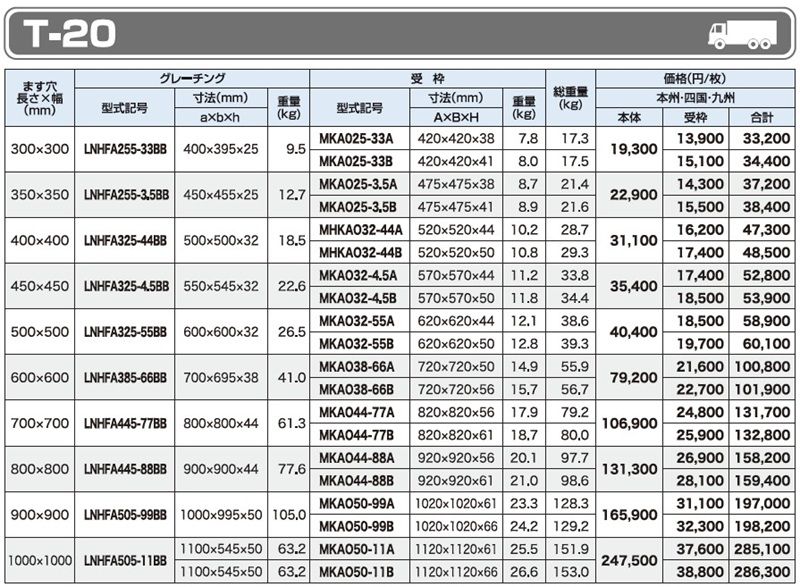

仕様一覧　T-20　グレーチング　LNHFA-BB 細目ますぶた　四方落とし込み固定式　細目　ノンスリップ　LSハイテングレーチング

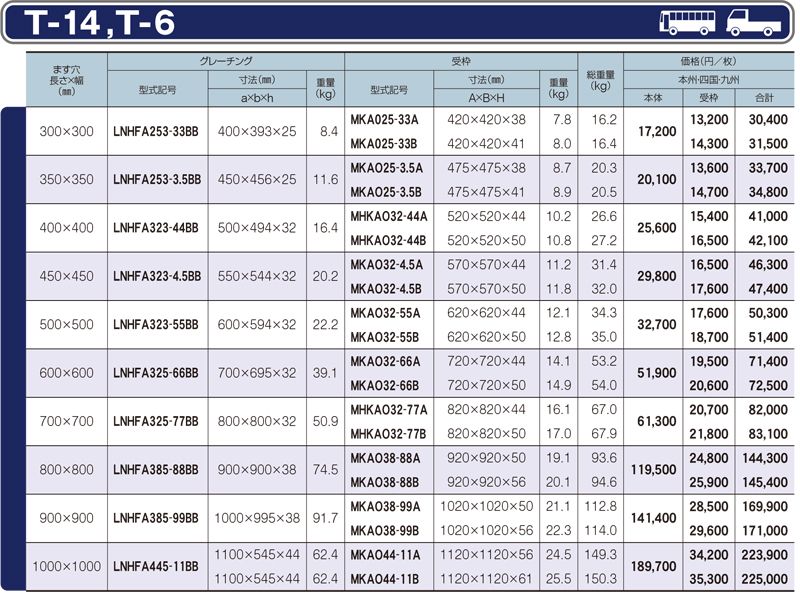

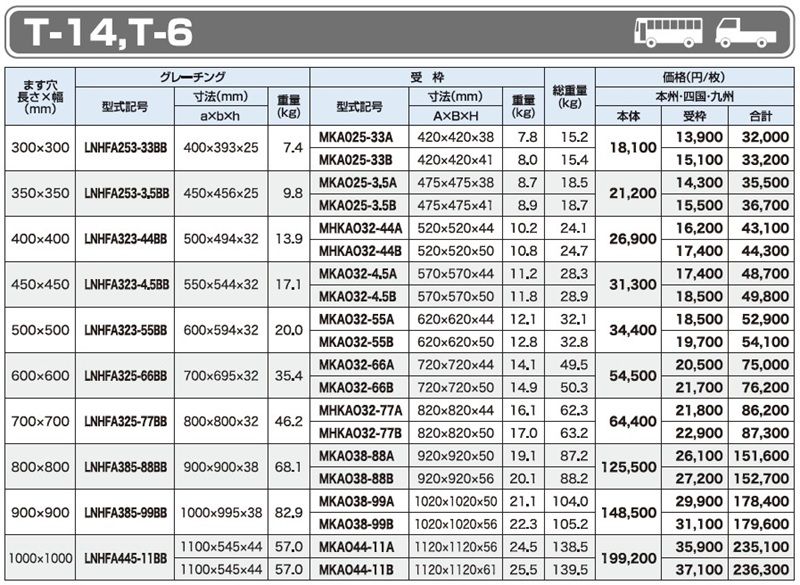

仕様一覧　T-14 T-6　グレーチング　LNHFA-BB 細目ますぶた　四方落とし込み固定式　細目　ノンスリップ　LSハイテングレーチング

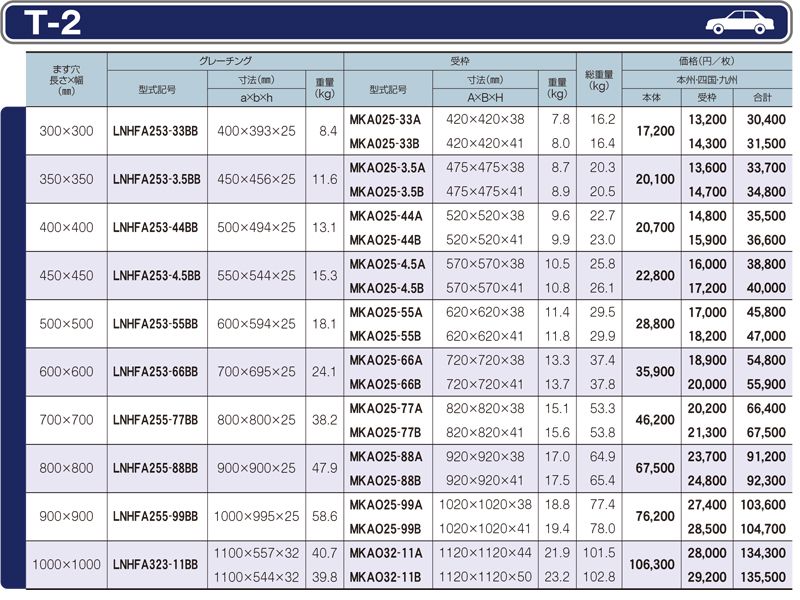

仕様一覧　T-2　グレーチング　LNHFA-BB 細目ますぶた　四方落とし込み固定式　細目　ノンスリップ　LSハイテングレーチング

・本価格表は消費税を含んでおりません。
・取手加工5,000円/箇所

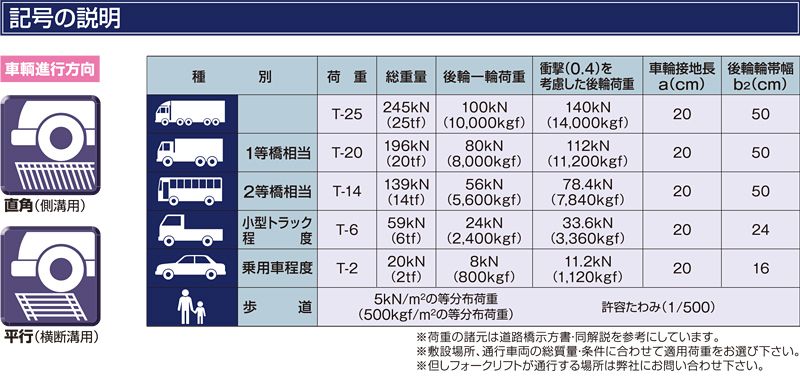

記号の説明　グレーチング　LNHFA-BB 細目ますぶた　四方落とし込み固定式　細目　ノンスリップ　LSハイテングレーチング

↑PAGE　TOP
ダウンロード
LNHFA323-33BB（ます穴300×300㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF（図面含）
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNHFA325-3.5BB（ます穴350×350㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNHFA325-44BB（ます穴400×400㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNHFA385-4.5BB（ます穴450×450㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNHFA385-55BB（ます穴500×500㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNHFA445-66BB（ます穴600×600㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNHFA445-77BB（ます穴700×700㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNHFA505-88BB（ます穴800×800㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNHFA555-99BB（ます穴900×900㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNHFA555-11BB（ます穴1000×1000㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNHFA255-33BB（ます穴300×300㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNHFA255-3.5BB（ます穴350×350㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNHFA325-44BB（ます穴400×400㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNHFA325-4.5BB（ます穴450×450㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNHFA325-55BB（ます穴500×500㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNHFA385-66BB（ます穴600×600㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNHFA445-77BB（ます穴700×700㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNHFA445-88BB（ます穴800×800㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNHFA505-99BB（ます穴900×900㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNHFA505-11BB（ます穴1000×1000㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNHFA253-33BB（ます穴300×300㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNHFA253-3.5BB（ます穴350×350㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNHFA323-44BB（ます穴400×400㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNHFA323-4.5BB（ます穴450×450㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNHFA323-55BB（ます穴500×500㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNHFA325-66BB（ます穴600×600㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNHFA325-77BB（ます穴700×700㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNHFA385-88BB（ます穴800×800㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNHFA385-99BB（ます穴900×900㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNHFA445-11BB（ます穴1000×1000㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNHFA253-33BB（ます穴300×300㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNHFA253-3.5BB（ます穴350×350㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNHFA253-44BB（ます穴400×400㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNHFA253-4.5BB（ます穴450×450㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
PDF
PDF（図面含）
LNHFA253-55BB（ます穴500×500㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNHFA253-66BB（ます穴600×600㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNHFA255-77BB（ます穴700×700㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNHFA255-88BB（ます穴800×800㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNHFA255-99BB（ます穴900×900㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
LNHFA323-11BB（ます穴1000×1000㎜）
図面（Aタイプ）
DXF
DWG
PDF
強度計算書（Aタイプ）
PDF
PDF（図面含）
図面（Bタイプ）
DXF
DWG
PDF
強度計算書（Bタイプ）
PDF
PDF（図面含）
カタログ
カタログ
PDF
・こちらのデータのダウンロードにはID/パスワードは不要です。
