イメージ画像　グレーチング　LNHMB 細目ボルト固定みぞぶた　細目　ノンスリップ　LSハイテングレーチング
LSハイテングレーチング＞ボルト固定みぞぶた
LNHMB 細目ボルト固定みぞぶた

製品説明
・細目ボルト固定みぞぶた
・材質：ハイテン鋼
・細目：15P(12.5P)
・表面：ノンスリップ
・主部材：Iバー

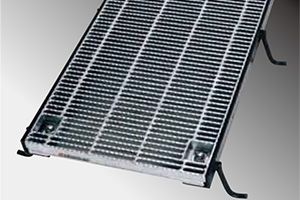

製品画像
型式の選び方
LNHMB
①
385
②
-3
③
  • ① 細目ボルト固定みぞぶた(ハイテン)
  • ② 主部材(I-38×5×3)
  • ③ みぞ幅(300mm)
↑PAGE　TOP
仕様

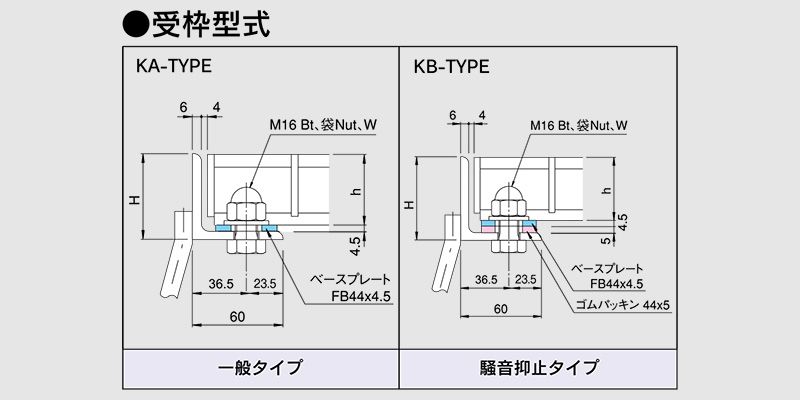

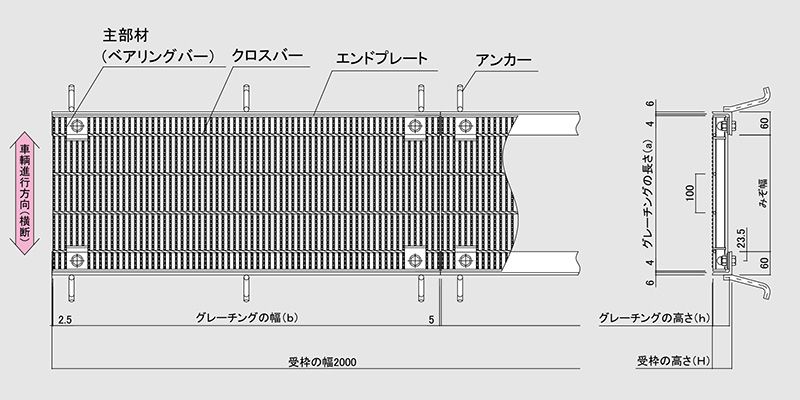

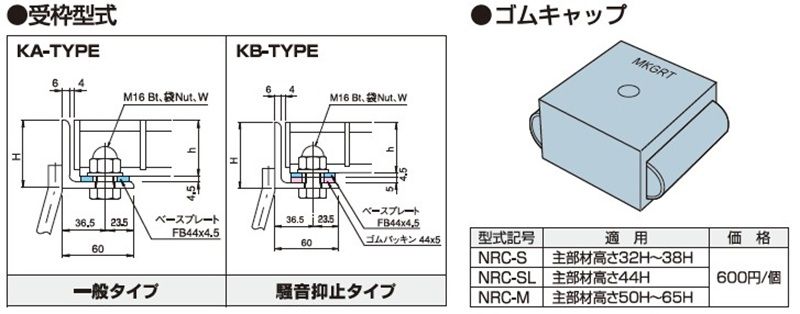

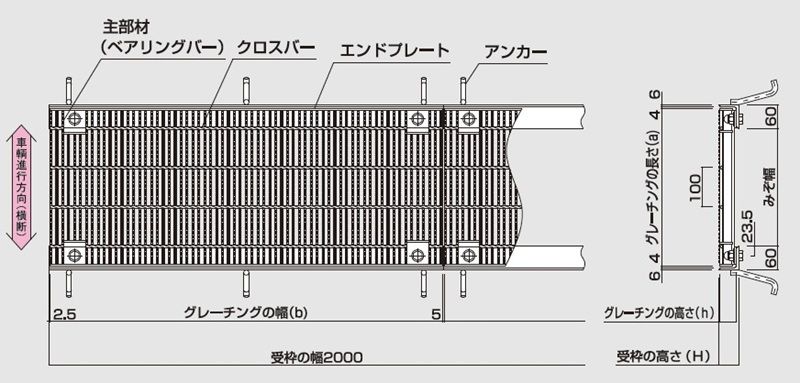

■図面

リンクボタン　T-25　グレーチング　LNHMB 細目ボルト固定みぞぶた　細目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-20　グレーチング　LNHMB 細目ボルト固定みぞぶた　細目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-14　グレーチング　LNHMB 細目ボルト固定みぞぶた　細目　ノンスリップ　LSハイテングレーチング
リンクボタン　記号の説明　グレーチング　LNHMB 細目ボルト固定みぞぶた　細目　ノンスリップ　LSハイテングレーチング

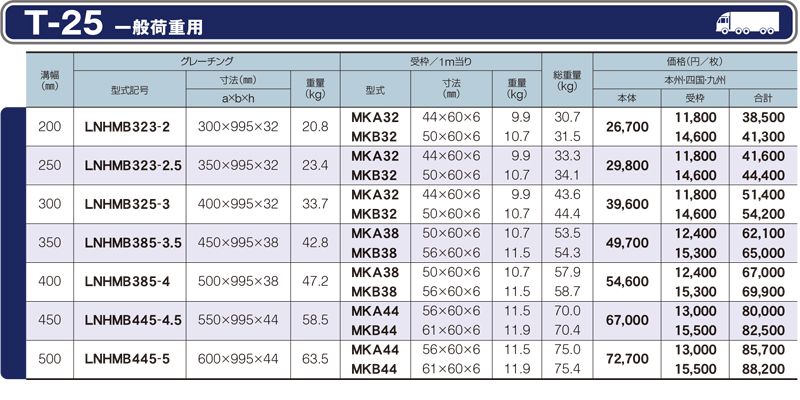

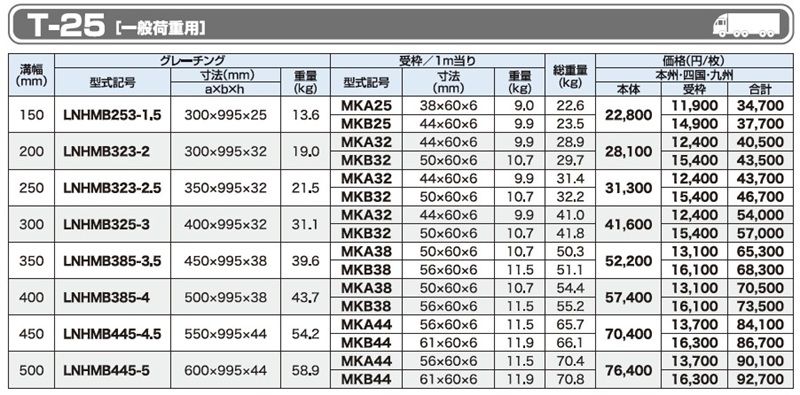

仕様一覧　T-25　グレーチング　LNHMB 細目ボルト固定みぞぶた　細目　ノンスリップ　LSハイテングレーチング

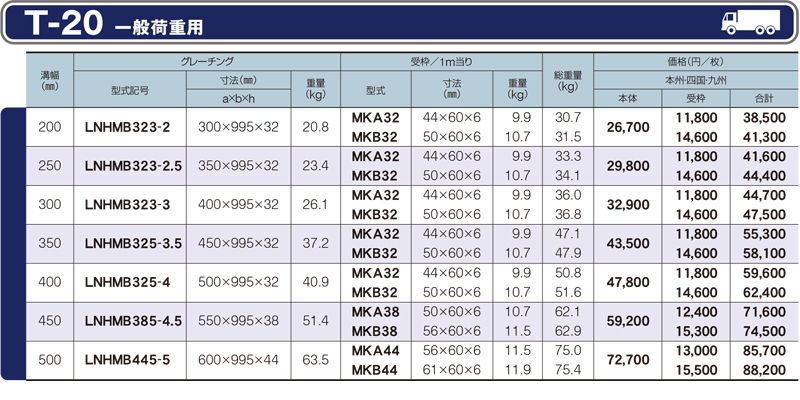

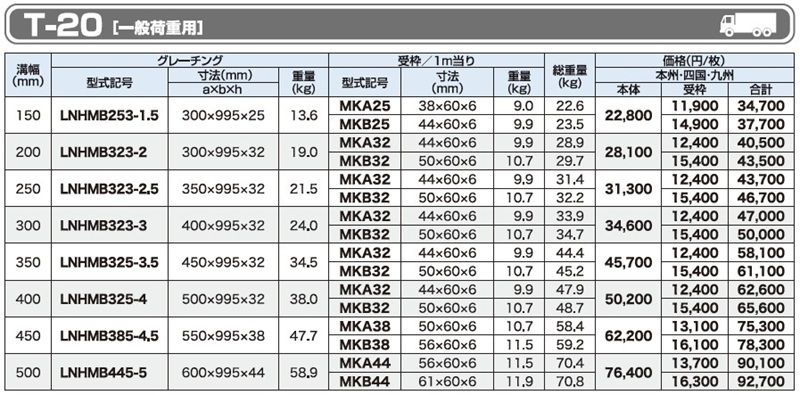

仕様一覧　T-20　グレーチング　LNHMB 細目ボルト固定みぞぶた　細目　ノンスリップ　LSハイテングレーチング

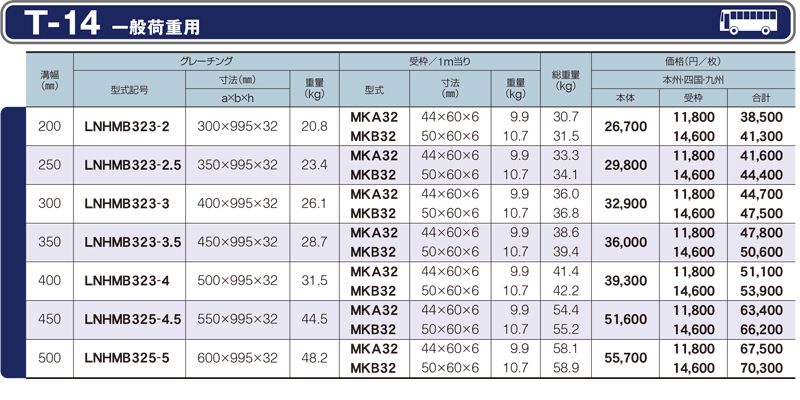

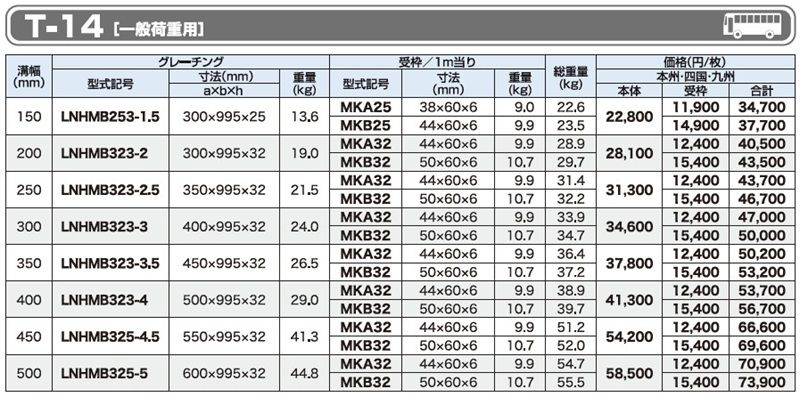

仕様一覧　T-14　グレーチング　LNHMB 細目ボルト固定みぞぶた　細目　ノンスリップ　LSハイテングレーチング

  • 本価格表は消費税を含んでおりません。

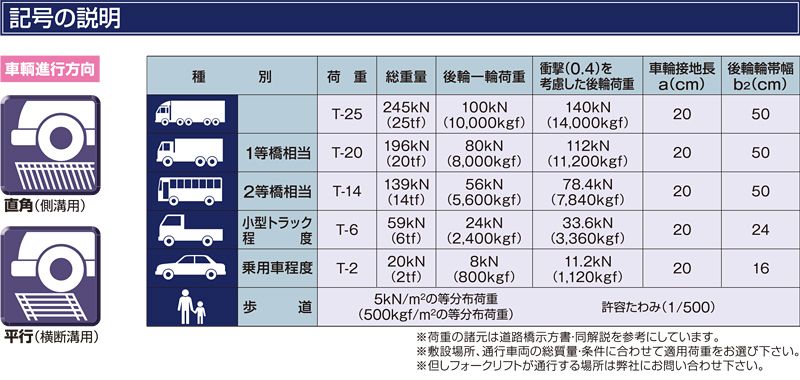

記号の説明　グレーチング　LNHMB 細目ボルト固定みぞぶた　細目　ノンスリップ　LSハイテングレーチング
