LNMB ボルト固定みぞぶた

製品説明
・ボルト固定みぞぶた
・材質：ハイテン鋼
・普通目：30P
・表面：ノンスリップ
・主部材：Iバー

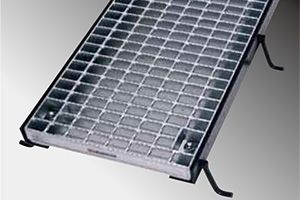

製品画像
型式の選び方
LNMB
①
505
②
-3
③
  • ① ボルト固定みぞぶた(ハイテン)
  • ② 主部材(I-50×5×3)
  • ③ みぞ幅(300mm)
↑PAGE　TOP
仕様

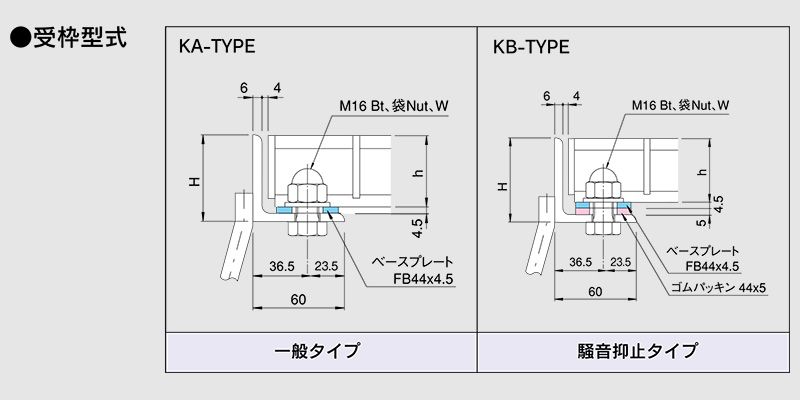

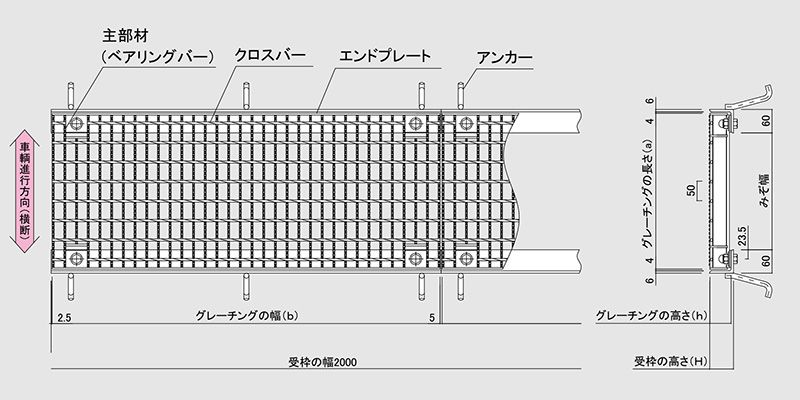

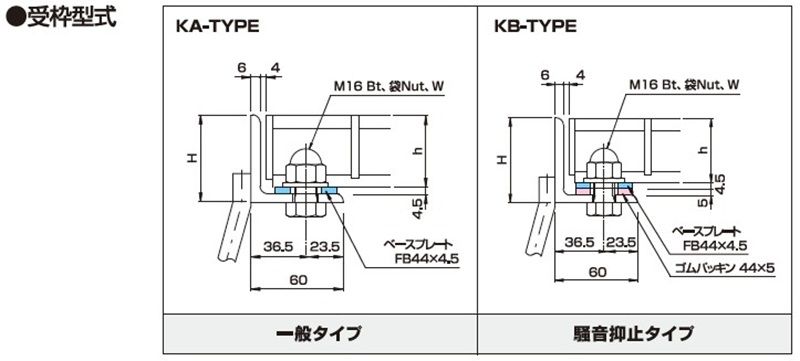

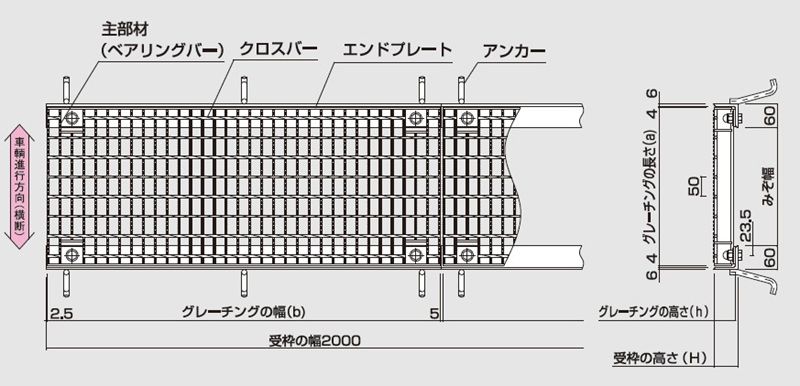

■図面

リンクボタン　T-25　グレーチング　LNMB ボルト固定みぞぶた　普通目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-20　グレーチング　LNMB ボルト固定みぞぶた　普通目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-14　グレーチング　LNMB ボルト固定みぞぶた　普通目　ノンスリップ　LSハイテングレーチング
リンクボタン　記号の説明　グレーチング　LNMB ボルト固定みぞぶた　普通目　ノンスリップ　LSハイテングレーチング

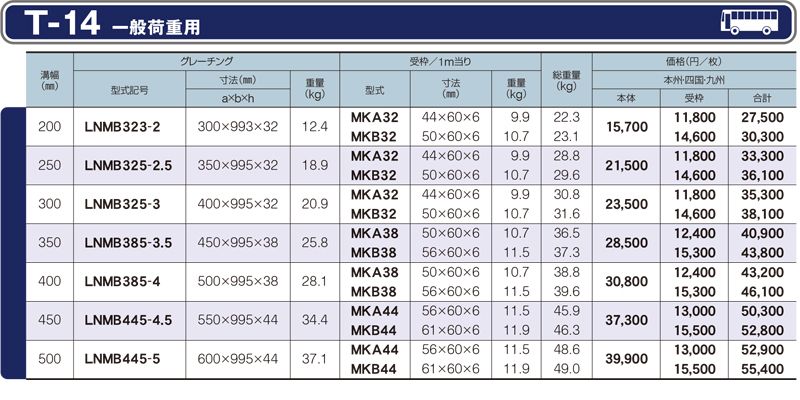

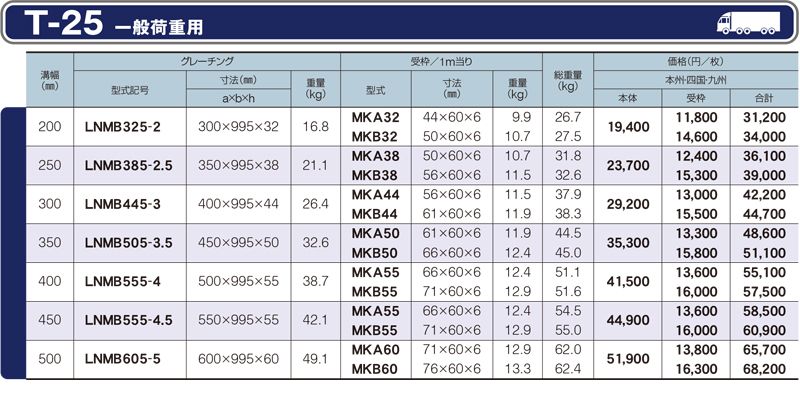

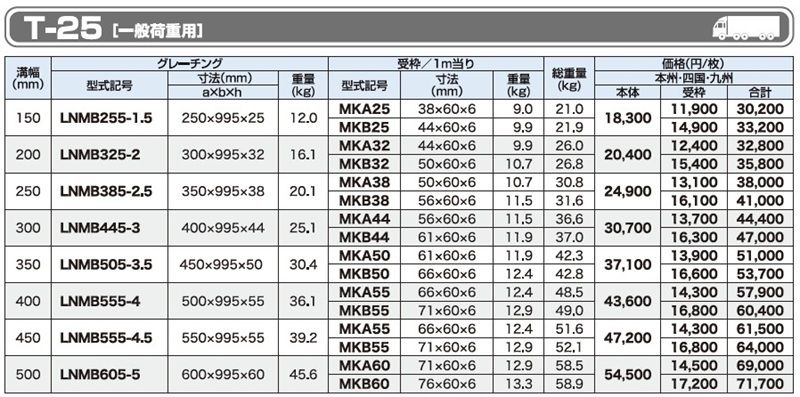

仕様一覧　T-25　グレーチング　LNMB ボルト固定みぞぶた　普通目　ノンスリップ　LSハイテングレーチング

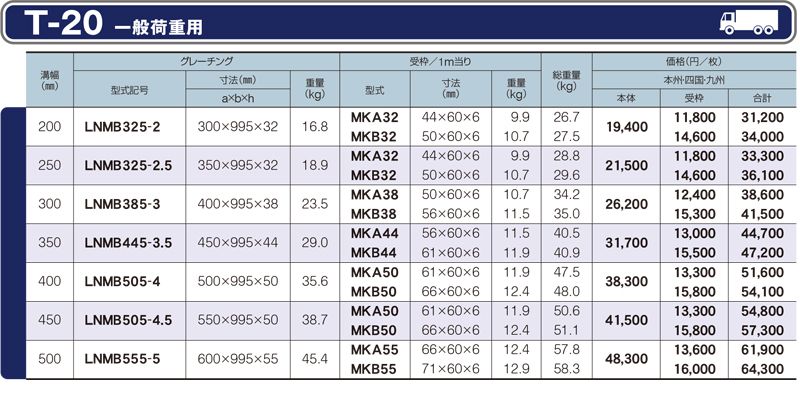

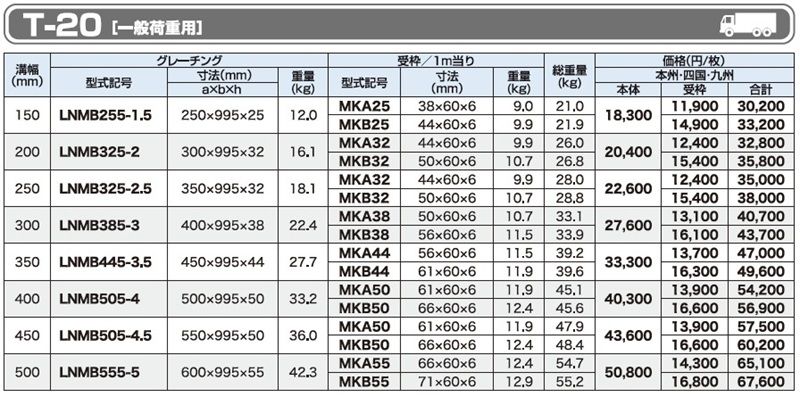

仕様一覧　T-20　グレーチング　LNMB ボルト固定みぞぶた　普通目　ノンスリップ　LSハイテングレーチング

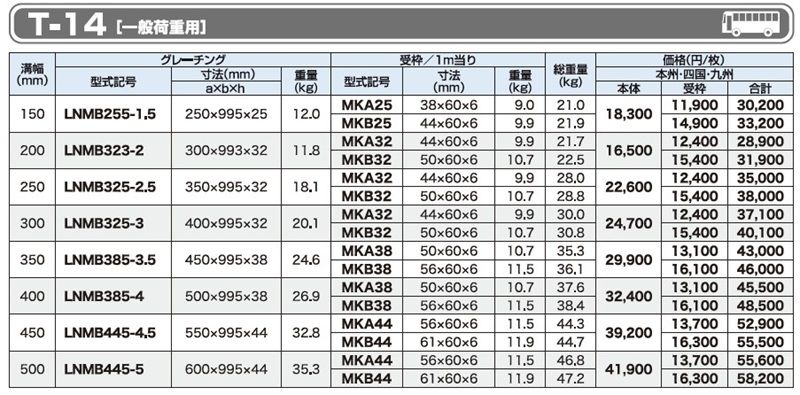

仕様一覧　T-14　グレーチング　LNMB ボルト固定みぞぶた　普通目　ノンスリップ　LSハイテングレーチング

  • 本価格表は消費税を含んでおりません。

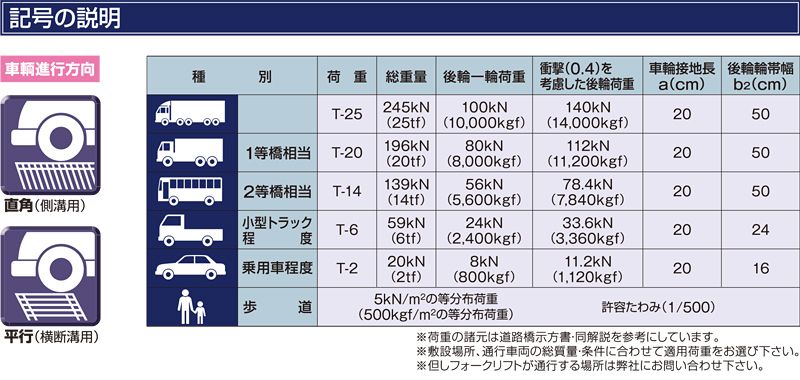

記号の説明　グレーチング　LNMB ボルト固定みぞぶた　普通目　ノンスリップ　LSハイテングレーチング
