スチール製 ローラコンベヤ > Mシリーズ
RB-6023

RBタイプ 規格ベアリング入りローラ

製品説明
【用途】
中荷重搬送用

【製品の特徴】
1) ボス部スチール製カラー合わせタイプ
2) 規格ベアリングにより高耐久
3) [90フレーム標準タイプ
注記1: 連結板は必要時、別途指示お願いします。
注記2: ローラ間隔(P)が計算上割り切れない場合相当ピッチ(P)になります。

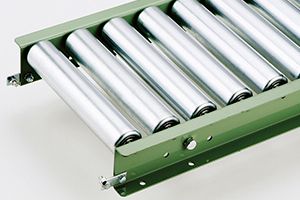

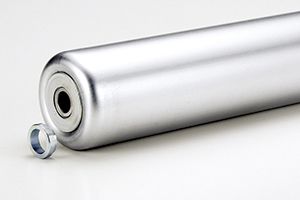

製品画像
型式の選び方
RB
ローラの種類
RB:規格ベアリング入りローラ
-
60
ローラ外径(Φ)
60:Φ60.5
-
23
ローラパイプ肉厚(t)
23:t2.3
-

ベアリングの種類
規格ベアリング
-

フレーム形状
無記号:下記仕様表参照
仕様

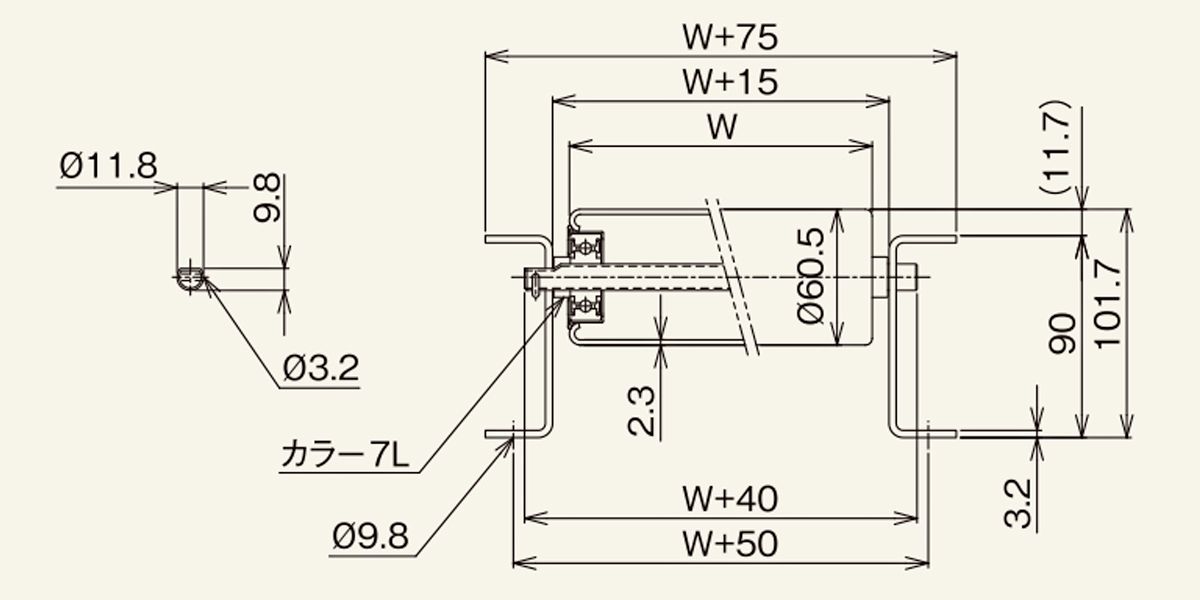

■図面

■仕様

型式 RB-6023
名称記号 RB-6023
ローラ外径(φ)×肉厚(t)
ベアリング
60.5×2.3 めっき付
6201ZZ
軸 外径(φ)×肉厚(t)
加工
12(11.8)×1.0 パイプ
丸・半月
フレーム形状 I×K×t
コンベヤ機高(H)
[90×30×3.2
101.7
機長 L 1,000・1,500・2,000・3,000
ローラ幅 W 100~1,000
50とび
ローラ間隔 P 75・100・150・200
カーブ内R R 900
