スチール製ローラコンベヤ　＞　Sシリーズ

S-6023P

製品説明・画像仕様ダウンロード価格表関連製品お問い合わせ購入する

製品説明

【用途】
中荷重搬送用

【製品の特徴】
１））ローラ径φ60.5 肉厚t2.3、ローラ間隔最小P75です。
２）ローラ幅（公称）は90W～990Wの定寸が標準です。フリーサイズ（中間サイズ）は製作不可です。
３）プレスベアリング、安価タイプ
４）［90型フレーム
注記１：連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２：ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。

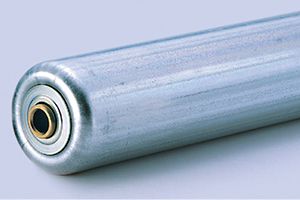

製品画像

連結金具はオプションです。

対応ローラ単品　S-6023P スチール製グラビティローラコンベヤ(Sシリーズ)

型式の選び方

S

ローラの種類
S：スチール製ローラ

-

60

ローラ外径(㎜)
60：Φ60.5

-

23

ローラパイプ肉厚(㎜)
23：t2.3

-

P

ベアリングの種類
P：プレスベアリング

↑PAGE　TOP

仕様

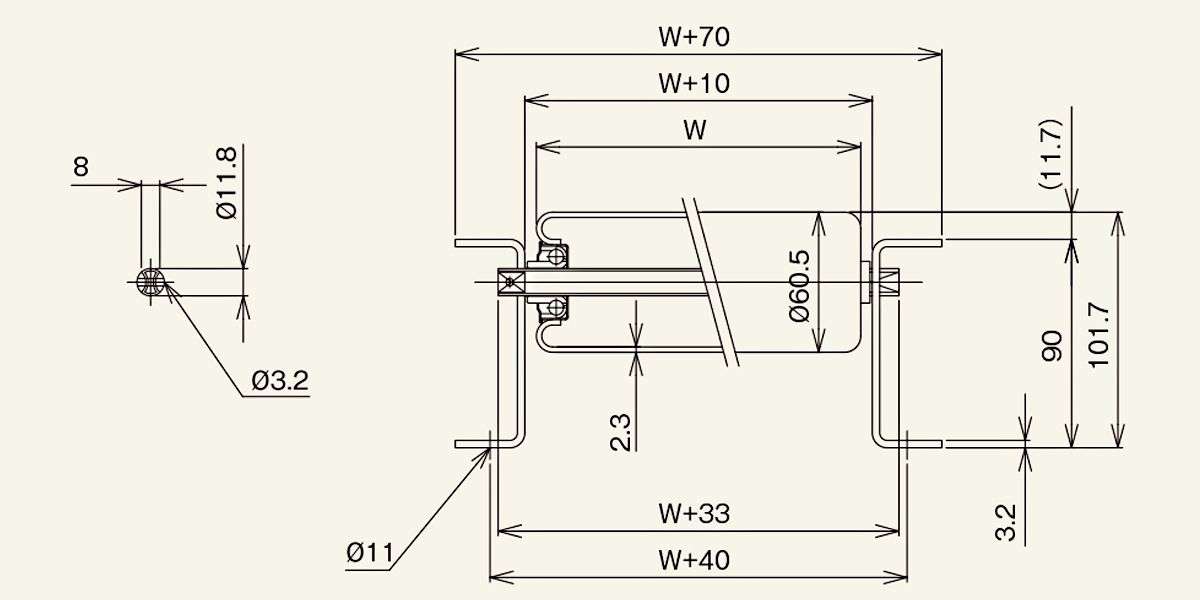

■図面

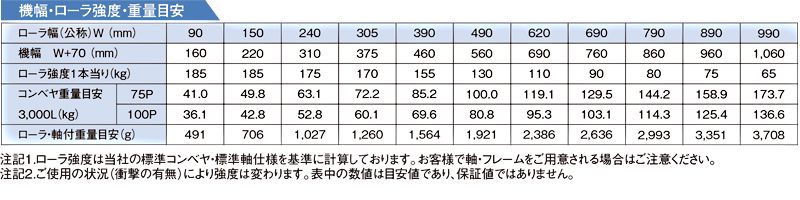

■仕様

【ローラ単品仕様】コンベヤ型式	S-6023P
【ローラ単品仕様】ローラ単体：型式	S-6023P
【ローラ単品仕様】ローラ寸法：外径（φ）	60.5
【ローラ単品仕様】ローラ寸法：肉厚（t）	2.3
【ローラ単品仕様】ローラ寸法：軸穴（φ）	12.2
【ローラ単品仕様】ローラ幅：標準ローラ幅（公称）W	90・150・240・305・390・490・620・690・790・890・990
【ローラ単品仕様】ローラ幅：標準ローラ全長　BB	W+8
【ローラ単品仕様】ローラ幅：製作可能最短幅（W）	90
【ローラ単品仕様】ローラ幅：製作可能最長幅（W）	990
【ローラ単品仕様】ローラ幅：フリーサイズ	×
【ローラ単品仕様】ローラ仕様：材質	STKM
【ローラ単品仕様】ローラ仕様：表面処理	溶融亜鉛めっき
【ローラ単品仕様】ベアリング：仕様	プレス
【ローラコンベヤ仕様】フレーム仕様：高さ×幅×肉厚　I×K×t	［90×30×3.2　（［90×30×2.3） ※標準フレームの肉厚はt3.2です。t2.3の製作希望の場合、ご指定お願いします。
【ローラコンベヤ仕様】フレーム仕様：材質	スチール
【ローラコンベヤ仕様】フレーム仕様：表面処理	焼付塗装
【ローラコンベヤ仕様】標準機長製作範囲：機長 L 1,000	○
【ローラコンベヤ仕様】標準機長製作範囲：機長 L1,500	○
【ローラコンベヤ仕様】標準機長製作範囲：機長 L 2,000	○
【ローラコンベヤ仕様】標準機長製作範囲：機長 L 3,000	○
【ローラコンベヤ仕様】標準機長製作範囲：カーブ内R900	○
【ローラコンベヤ仕様】標準ローラ間隔：ピッチ　P	75・100・150・200
【ローラコンベヤ仕様】機高：（ローラ上面）H	101.7
【標準軸仕様】公称径（実寸）（φ）×肉厚（ｔ）	12 （11.8）×1.0
【標準軸仕様】軸長（mm）	W+33
【標準軸仕様】形状	パイプ
【標準軸仕様】加工	両ツブシ
【標準軸仕様】材質	STKM11A
【標準軸仕様】めっき	×
