スチール製 ローラコンベヤ > RZシリーズ
RZ-6023

RZシリーズ

製品説明
【用途】
中重荷重搬送用

【製品の特徴】
1) ローラ径φ60.5、肉厚t2.3、ローラ間隔 最小P 7 5 です。
2) ローラ幅(公称)は100W ~ 1,000Wの50mmとびが 標準です。
3) 削り出しベアリング、高品質
4) フレーム、高耐食溶融めっき鋼板
注記1: 連結板(コンベヤ間の連結部材)は、必 要時別途指示お願いします。
注記2: ローラ間隔(P)が計算上割り切れない場 合、相当ピッチ(P)になります。

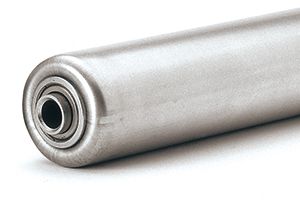

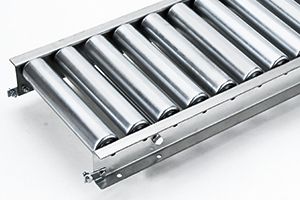

製品画像
型式の選び方
RZ
ローラの種類
RZ:スチール製ローラ、フレーム、高耐食溶融めっき鋼板
-
60
ローラ外径(Φ)
60:Φ60.5
-
23
ローラパイプ肉厚(t)
23:t2.3
-

ベアリングの種類
無記号:削り出しベアリング
仕様

■図面

■仕様

【ローラ単品仕様】
コンベヤ型式
RZ-6023
【ローラ単品仕様】
ローラ単体型式
R-6023
【ローラ単品仕様】
ローラ寸法:外形(φ)
60.5
【ローラ単品仕様】
ローラ寸法:肉厚(t)
2.3
【ローラ単品仕様】
ローラ寸法:軸穴(φ)
15.2
【ローラ単品仕様】
標準ローラ幅(公称)W
100~1,000
【ローラ単品仕様】
標準ローラ全長BB
W+13
【ローラ単品仕様】
製作可能最短ローラ幅(W)
100
【ローラ単品仕様】
製作可能最長ローラ幅(W)
1,000
【ローラ単品仕様】
ローラ幅 フリーサイズ
50とび
【ローラ単品仕様】
ローラ仕様:材質
STKM
【ローラ単品仕様】
ローラ仕様:表面処理
溶融亜鉛めっき
【ローラ単品仕様】
ベアリング:仕様
削り出し
【ローラコンベヤ仕様】
フレーム仕様:
高さ×幅×肉厚(I×K×t)
[90×30×3.2
【ローラコンベヤ仕様】
フレーム仕様:材質
スチール
【ローラコンベヤ仕様】
フレーム仕様:表面処理
溶融めっき
【ローラコンベヤ仕様】
標準機長製作範囲:1000L
【ローラコンベヤ仕様】
標準機長製作範囲:1500L
【ローラコンベヤ仕様】
標準機長製作範囲:2000L
【ローラコンベヤ仕様】
標準機長製作範囲:3000L
【ローラコンベヤ仕様】
標準機長製作範囲:
カーブ 内R900
【ローラコンベヤ仕様】
標準ローラ間隔:ピッチP
75・100・150・200
【ローラコンベヤ仕様】
機高(ローラ上面)H
101.7
【標準軸仕様】
軸軽(φ)×肉厚(t)
公称(実寸)
15(14.9)×1.6
【標準軸仕様】
軸長(mm)
W+40
【標準軸仕様】
形状
パイプ
【標準軸仕様】
加工
丸・半月/ヨコピン穴
【標準軸仕様】
材質
STKM11A
【標準軸仕様】
めっき
×
単位:㎜

■その他
