製品説明
405Hの低床型で500kg(1000kg)荷重用エアーリフト移載装置です。

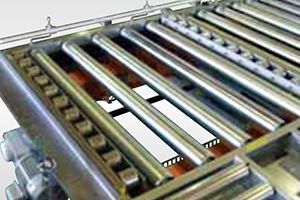

製品画像

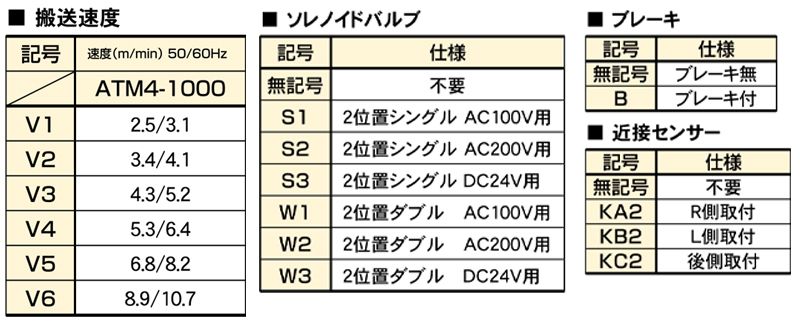

型式の選び方
ATM4型式
|
- |
1000タイプ
|
- |
L990機長(L)
|
- |
P800ローラ芯(P)
|
- |
V1搬送速度
|
- |
S1ソレノイドバルブ
|
- |
Bブレーキ
|
- |
KA2近接センサー
|
仕様

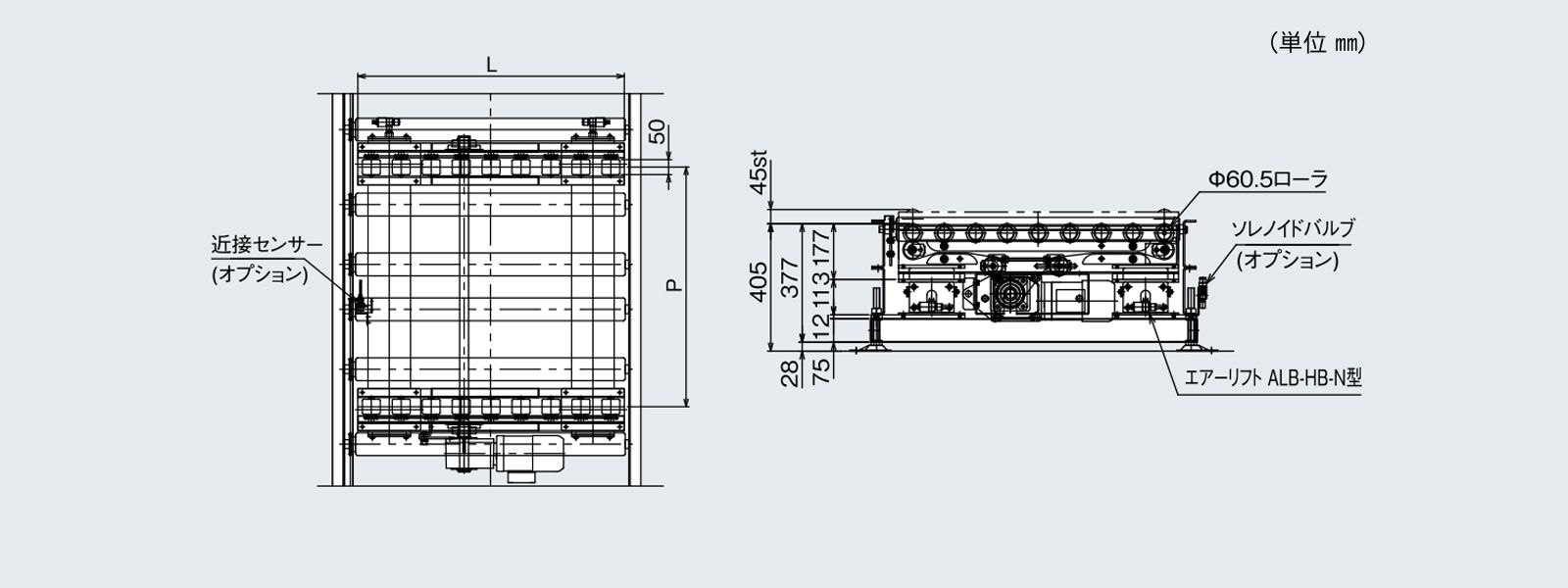

■図面
■仕様
| 型式 | ATM4 |
|---|---|
| 機長（L） | min990～max1490 100とび |
| チェーン芯（P） | min800~max1400 200とび（最小ローラすき間135㎜） |
| 機高 | min405H（移載機単体） |
| ストローク | 45st（エアーリフト） |
| 積載荷重 | max1000kg（ワーク重量） |
| モーター容量 | 0.2kW～0.4kW（三相AC200V） |
| 搬送ローラ | Φ60.5×50W |
| オプション | ・ソレノイドバルブ ・ブレーキ ・近接センサー |
・単位：㎜
※近接センサーはエアーリフト1本のみの取付となります。2本とも取付の場合別途加算となります。
※近接センサー取付位置はエアーリフト配管飛び出し方向から見た時の位置となります。
※特殊寸法製作も対応可能ですのでご相談下さい。
※近接センサーはエアーリフト1本のみの取付となります。2本とも取付の場合別途加算となります。
※近接センサー取付位置はエアーリフト配管飛び出し方向から見た時の位置となります。
※特殊寸法製作も対応可能ですのでご相談下さい。
