製品説明
200kg耐荷重用移載装置です。

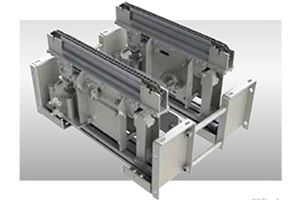

製品画像
型式の選び方
ATM5型式
|
- |
495長さ（L)
|
- |

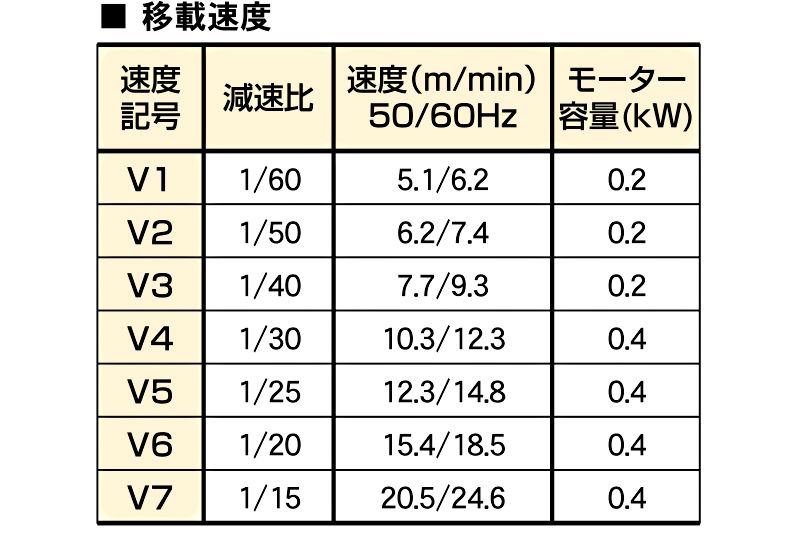

V2速度
|
- |
A取付ブラケット
|
- |
W1ソレノイドバルブ
|
- |
AS1スイッチ
|
仕様

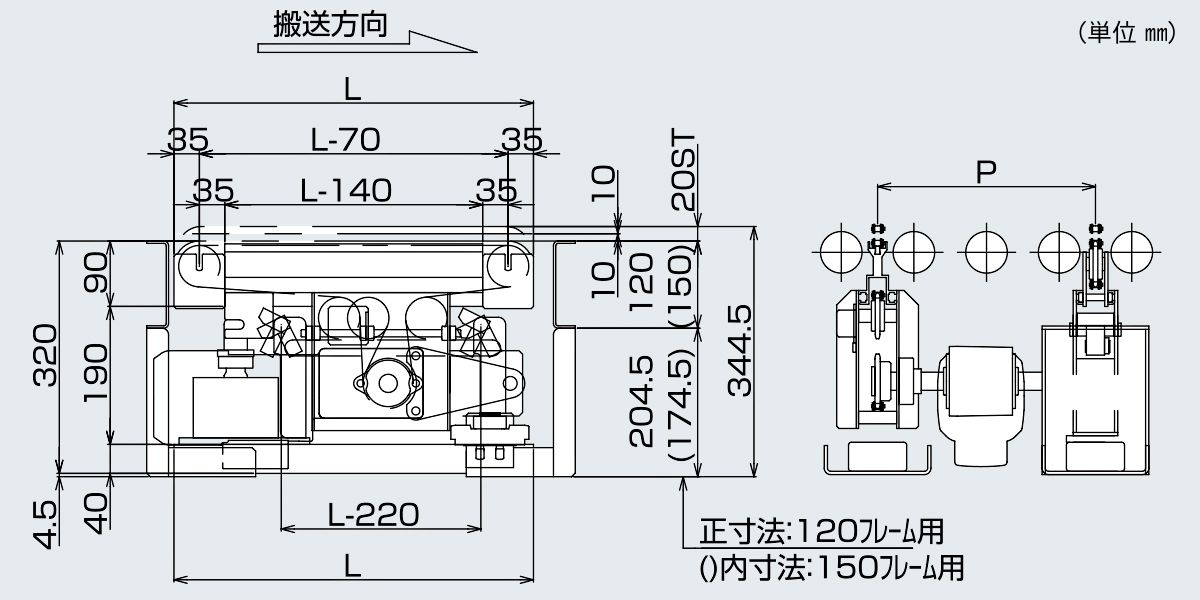

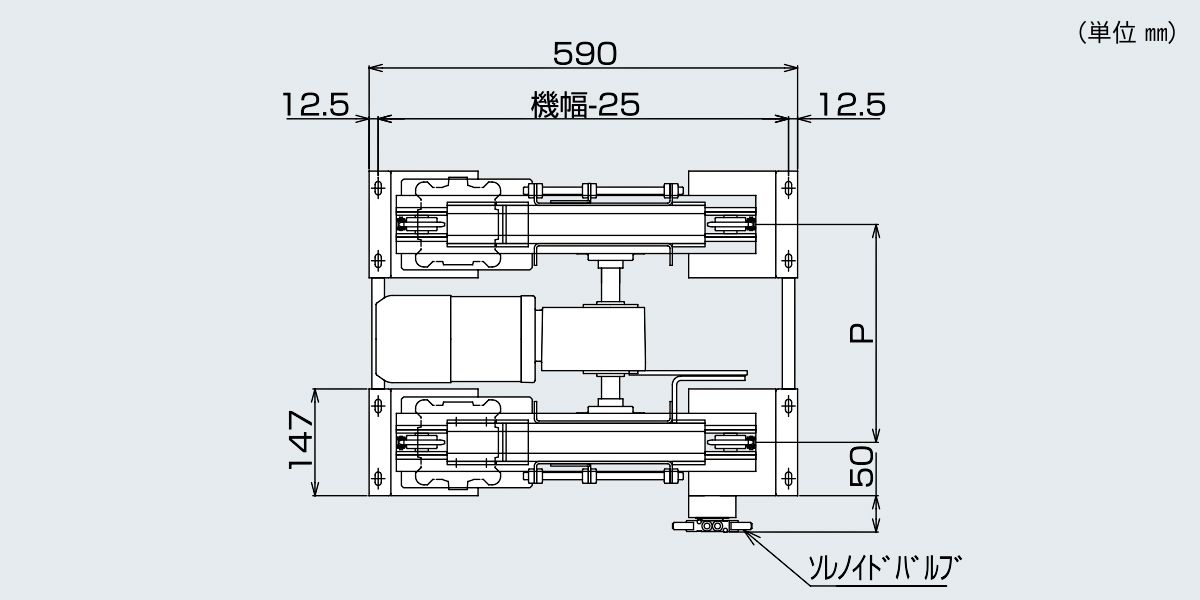

■図面
■仕様
| 型式 | ATM5 |
|---|---|
| 長さ（L） | 495～995 |
| 取付けブラケット | ・無記号：不要 ・A：［120フレーム用 ・B：［150フレーム用 |
| ソレノイドバブル ２位置ダブル | ・無記号：不要 ・W1：AC100V用 ・W2：AC200V用 ・W3：DC24V用 |
| ソレノイドバブル ２位置シングル | ・無記号：不要 ・S1：AC100V用 ・S2：AC200V用 ・S3：DC24V用 |
| スイッチ | ・無記号：不要 ・AS1：1ヶ ・AS2：2ヶ （リレー・シーケンサー |
| 搬送能力（kg） | max200 |
| 搬送チェーン | ＃40小判型（メッキ付） |
| モーター容量（kW） | 0.2・0.4（AC200V三相） |
| エアシリンダ― | Φ100×20st（エアー圧0.4～0.8Mpa）×2本 |
・単位：㎜
※150フレーム用で0.4kWB付仕様の場合、L最小は545となります。
※150フレーム用で0.4kWB付仕様の場合、L最小は545となります。
