製品説明

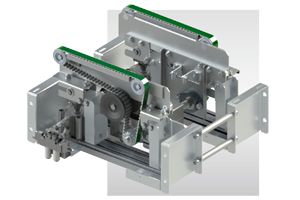

タイミングベルトで搬送物を選ぶ、キズがつきにくい2条タイプの移載装置です。
テンションを緩めるだけでベルトの脱着ができ、メンテンナンスが容易です。
製品画像
型式の選び方
STM2
型式
-
480
長さ(L)
-
V1
速度
-
A
取付ブラケット
-
W1
ソレノイドバルブ
-
AS2
スイッチ
仕様

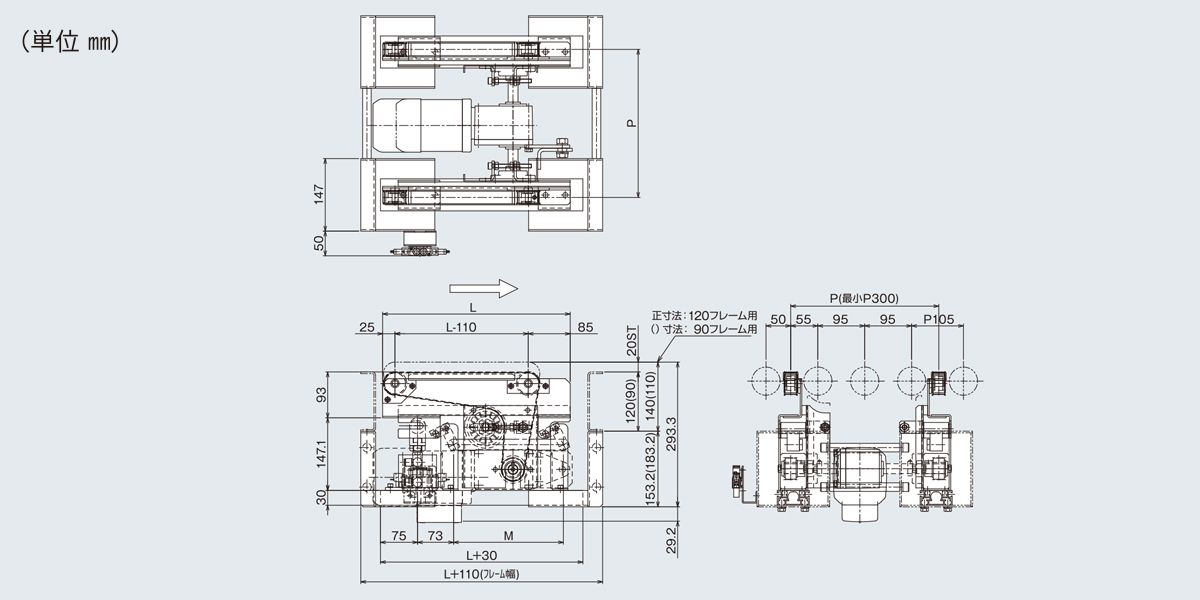

■図面

■仕様

型式 STM2
長さ(L) 380~980 100とび
取付ブラケット 無記号:不要
A:[120フレーム用
B:[90フレーム用
ソレノイドバルブ 2位置ダブル 無記号:不要
W1:AC100V用
W2:AC200V用
W3:DC24V用
ソレノイドバルブ 2位置シングル 無記号:不要
S1:AC100V用
S2:AC200V用
S3:DC24V用
スイッチ 無記号:不要
AS1:1ヶ
AS2:2ヶ
(リレー・シーケンサー<DC24V・AC100V>いずれも仕様可能)
搬送能力(kg) max50
搬送ベルト 20幅 タイミングベルト
モーター容量(kW) 0.1・0.2(AC200V三相)
エアーシリンダー Φ63×20st(エアー圧0.4~0.8Mpa)×2本
※単位:㎜
※使用条件の組み合わせにより上記仕様が変わる場合もあります。
※標準以外の仕様も製作いたしておりますのでご相談ください。

■その他

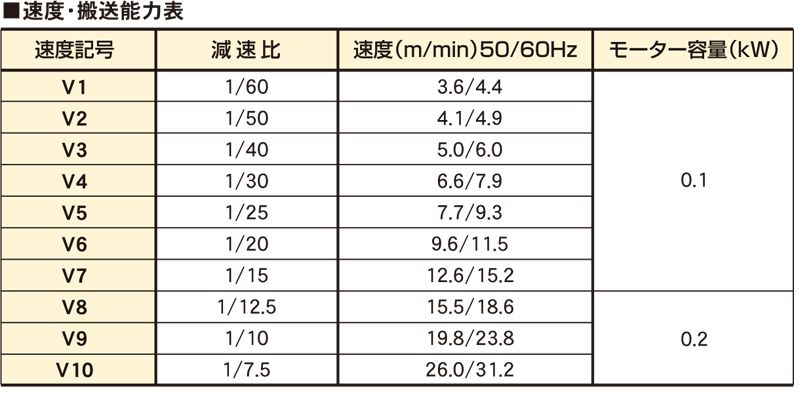

速度・搬送能力表 STM2 タイミングベルト移載機 搬送機器関連装置

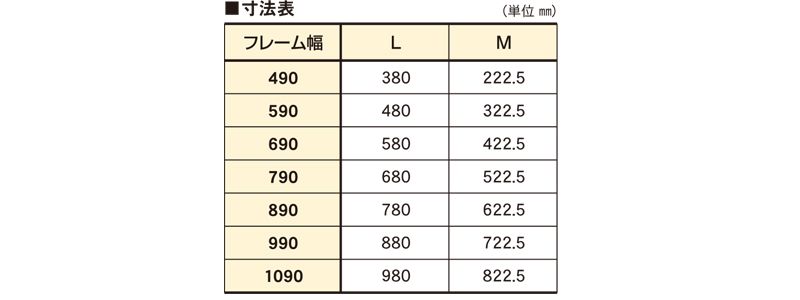

寸法表 STM2 タイミングベルト移載機 搬送機器関連装置
