製品説明
タイミングベルトで搬送物を運ぶ、傷がつきにくい移載装置です。
テンションを緩めるだけでベルトの着脱ができ、メンテナンスが容易です。
テンションを緩めるだけでベルトの着脱ができ、メンテナンスが容易です。

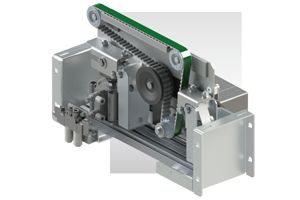

製品画像
STM1
型式の選び方
STM1型式
|
- |

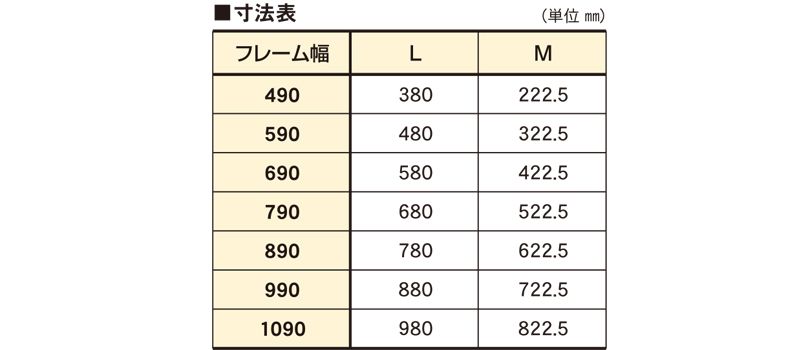

480長さ（L）
|
- |
Lモーター出側
|
- |

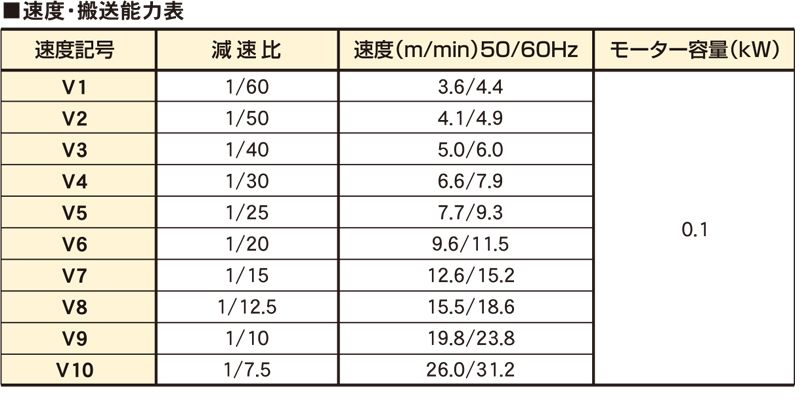

V1速度
|
- |
A取付ブラケット
|
- |
W1ソレノイドバルブ
|
- |
AS2スイッチ
|
仕様

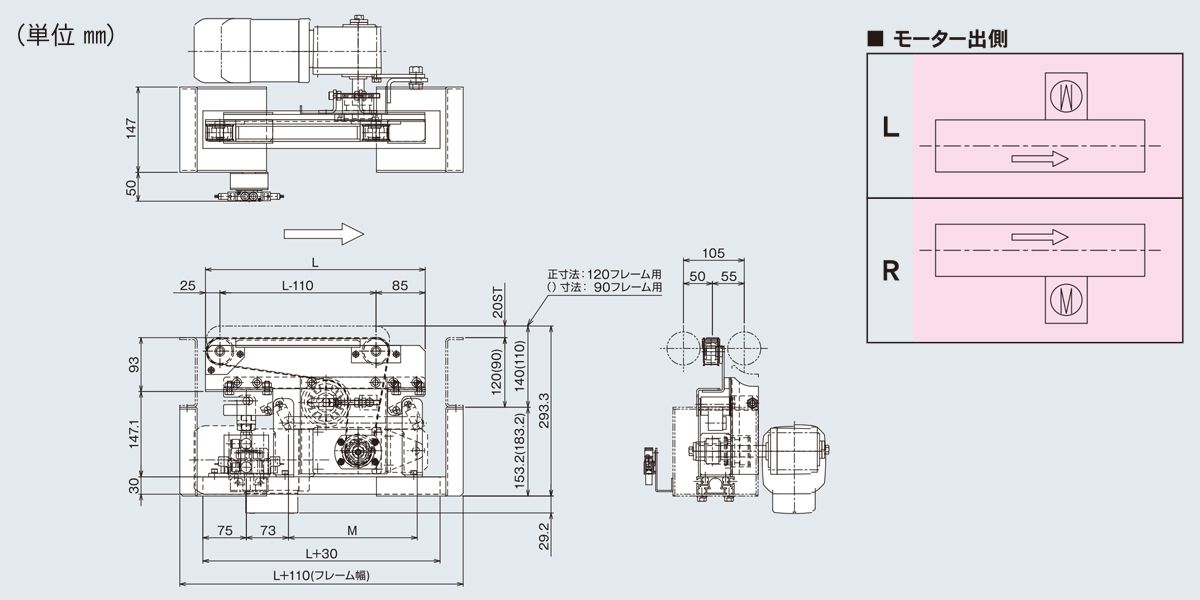

■図面
■仕様
| 型式 | STM1 |
|---|---|
| 長さ（L） | 380～980 100とび |
| 取付ブラケット | 無記号：不要 A：[120フレーム用 B：[90フレーム用 |
| ソレノイドバルブ 2位置ダブル | 無記号：不要 W1：AC100V用 W2：AC200V用 W3：DC24V用 |
| ソレノイドバルブ 2位置シングル | 無記号：不要 S1：AC100V用 S2：AC200V用 S3：DC24V用 |
| スイッチ | 無記号：不要 AS1：1ヶ AS2：2ヶ （リレー・シーケンサー＜DC24V・AC100V＞いずれも使用可能） |
| 搬送能力（kg） | max25 |
| 搬送ベルト | 20幅 タイミングベルト |
| モーター容量（kW） | 0.1（AC200V単相） |
| エアーシリンダー | Φ63×20st（エアー圧0.4～0.8Mpa） |
※単位：㎜
※使用条件の組み合わせにより上記仕様が変わる場合もあります。
※標準以外の仕様も製作いたしておりますのでご相談ください。
※使用条件の組み合わせにより上記仕様が変わる場合もあります。
※標準以外の仕様も製作いたしておりますのでご相談ください。
■その他
