LSハイテングレーチング＞U字溝
LNHU 細目U字溝用みぞぶた

製品説明
・細目U字溝用みぞぶた
・材質：ハイテン鋼
・細目：12.5P
・表面：ノンスリップ
・主部材：Iバー(Fバー)
製品画像
型式の選び方
LNHU
①
253
②
-24
③
  • ① 細目U字溝用みぞぶた(ハイテン)
  • ② 主部材(I-25×3×1.8)
  • ③ みぞ幅(240mm)
↑PAGE　TOP
仕様

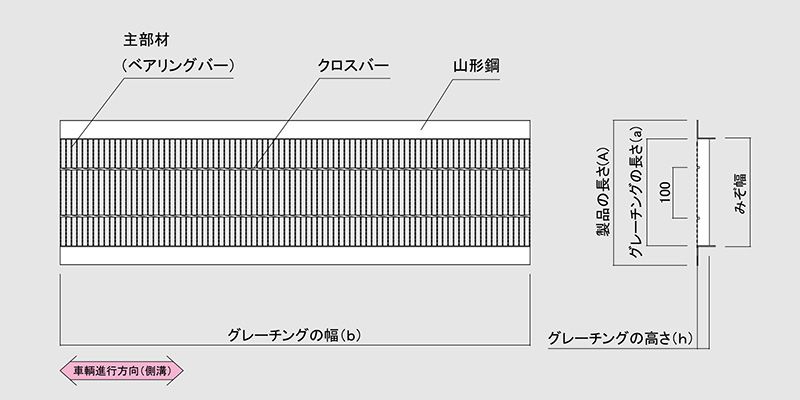

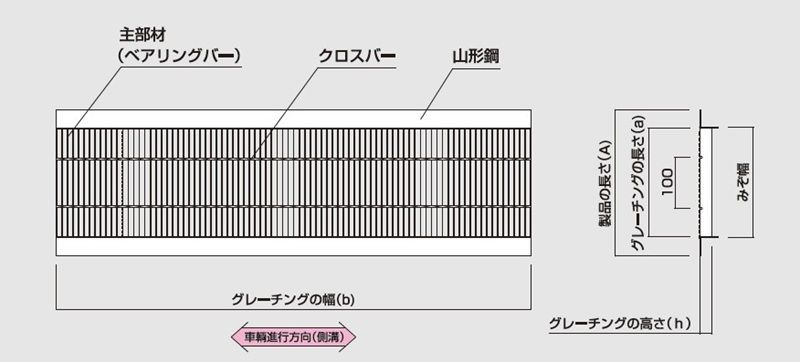

■図面

リンクボタン　T-14　グレーチング　LNU 細目U字溝用みぞぶた　細目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-6　グレーチング　LNU 細目U字溝用みぞぶた　細目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-2　グレーチング　LNU 細目U字溝用みぞぶた　細目　ノンスリップ　LSハイテングレーチング
リンクボタン　歩道用　グレーチング　LNU 細目U字溝用みぞぶた　細目　ノンスリップ　LSハイテングレーチング

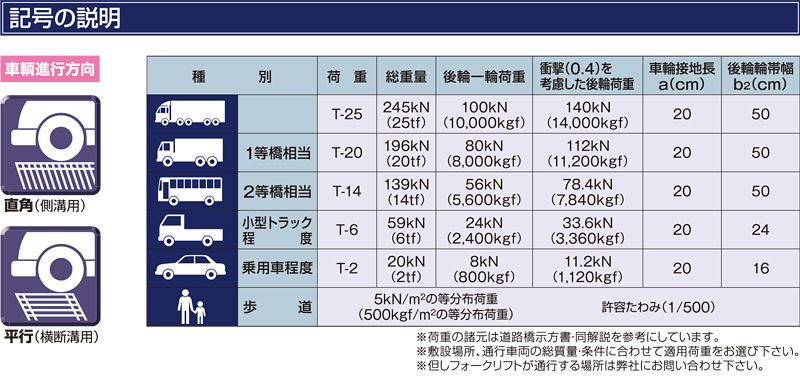

リンクボタン　記号の説明　グレーチング　LNU 細目U字溝用みぞぶた　細目　ノンスリップ　LSハイテングレーチング

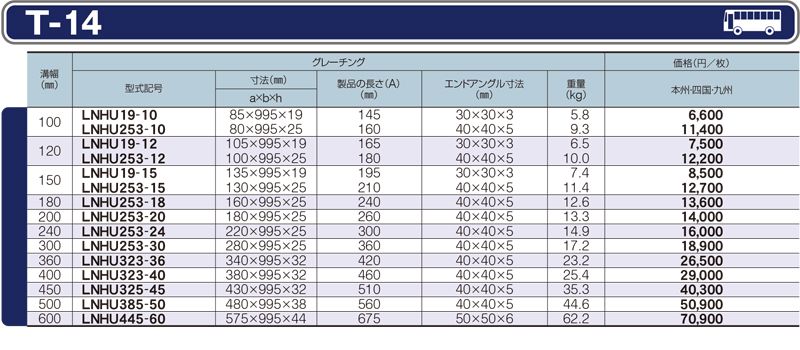

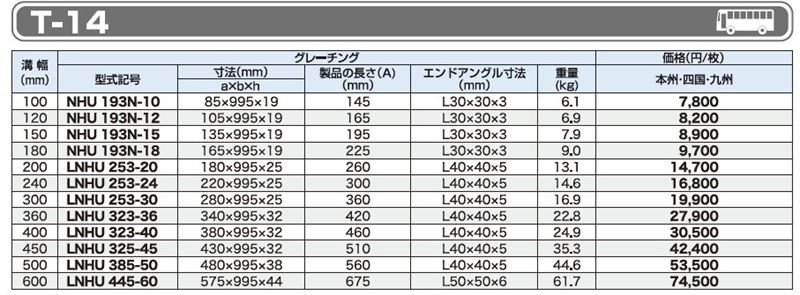

仕様一覧　T-14　グレーチング　LNU 細目U字溝用みぞぶた　細目　ノンスリップ　LSハイテングレーチング

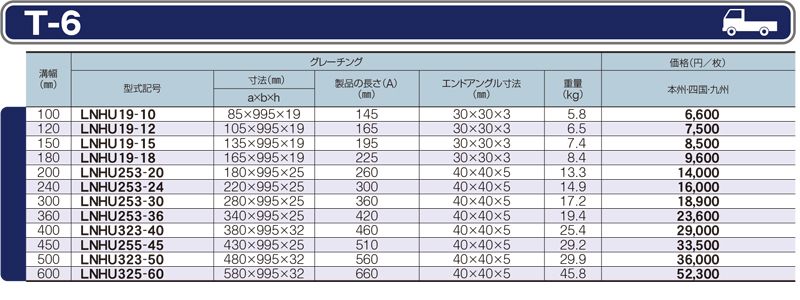

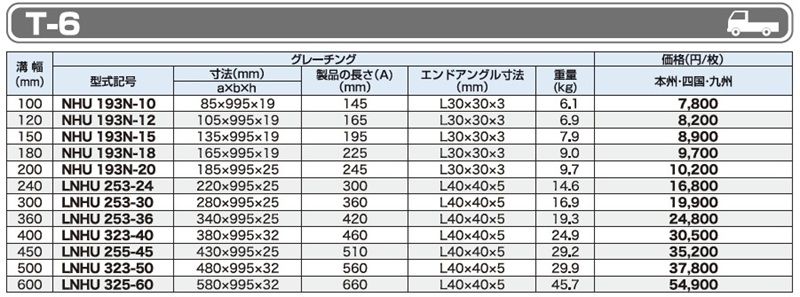

仕様一覧　T-6　グレーチング　LNU 細目U字溝用みぞぶた　細目　ノンスリップ　LSハイテングレーチング

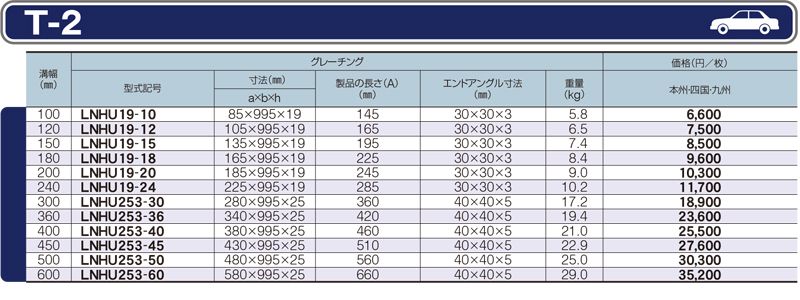

仕様一覧　T-2　グレーチング　LNU 細目U字溝用みぞぶた　細目　ノンスリップ　LSハイテングレーチング

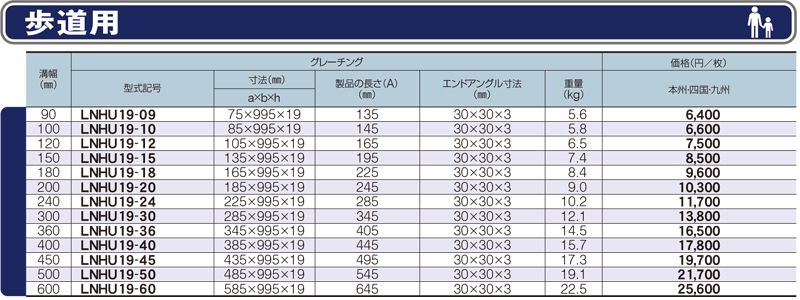

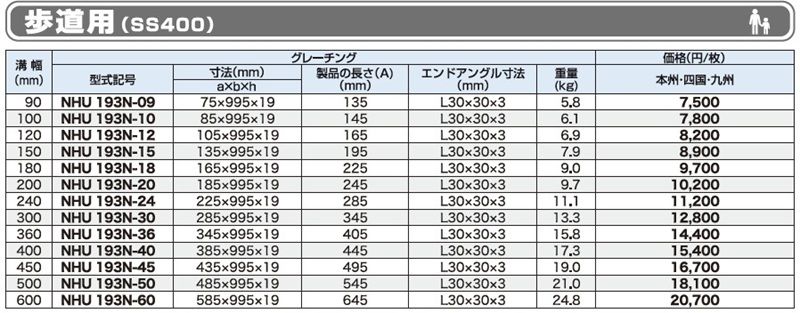

仕様一覧　歩道用　グレーチング　LNU 細目U字溝用みぞぶた　細目　ノンスリップ　LSハイテングレーチング

  • 本価格表は消費税を含んでおりません。

記号の説明　グレーチング　LNU 細目U字溝用みぞぶた　細目　ノンスリップ　LSハイテングレーチング

↑PAGE　TOP
ダウンロード
NHU193N-10（溝幅100㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHU253-10（溝幅100㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NHU193N-12（溝幅120㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHU253-12（溝幅120㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NHU193N-15（溝幅150㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHU253-15（溝幅150㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHU253-18（溝幅180㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHU253-20（溝幅200㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHU253-24（溝幅240㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHU253-30（溝幅300㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHU323-36（溝幅360㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHU323-40（溝幅400㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHU325-45（溝幅450㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHU385-50（溝幅500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHU445-60（溝幅600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NHU193N-10（溝幅100㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NHU193N-12（溝幅120㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NHU193N-15（溝幅150㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NHU193N-18（溝幅180㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHU253-20（溝幅200㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHU253-24（溝幅240㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHU253-30（溝幅300㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHU253-36（溝幅360㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHU323-40（溝幅400㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHU255-45（溝幅450㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHU323-50（溝幅500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHU325-60（溝幅600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NHU193N-10（溝幅100㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NHU193N-12（溝幅120㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NHU193N-15（溝幅150㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NHU193N-18（溝幅180㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NHU193N-20（溝幅200㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NHU193N-24（溝幅240㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHU253-30（溝幅300㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHU253-36（溝幅360㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHU253-40（溝幅400㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHU253-45（溝幅450㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHU253-50（溝幅500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHU253-60（溝幅600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
カタログ
カタログ
PDF
・こちらのデータのダウンロードにはID/パスワードは不要です。
