イメージ画像　グレーチング　LNM 歩道用みぞぶた　普通目　ノンスリップ　LSハイテングレーチング
LSハイテングレーチング＞みぞぶた
LNM 歩道用みぞぶた

製品説明
・歩道用みぞぶた
・材質：ハイテン鋼
・普通目：30P
・表面：ノンスリップ
・主部材：Fバー

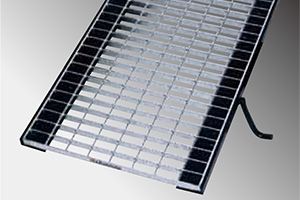

製品画像
型式の選び方
LNM
①
19
②
-2
③
  • ① 歩道用みぞぶた(ハイテン)
  • ② 主部材(FB19×2.5)
  • ③ みぞ幅(200mm)
↑PAGE　TOP
仕様

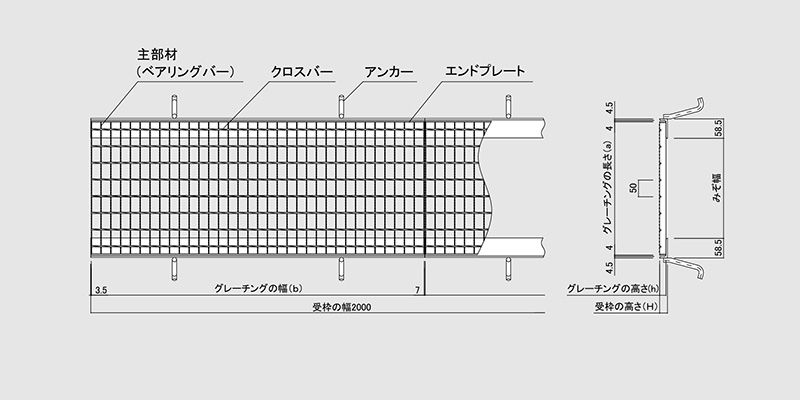

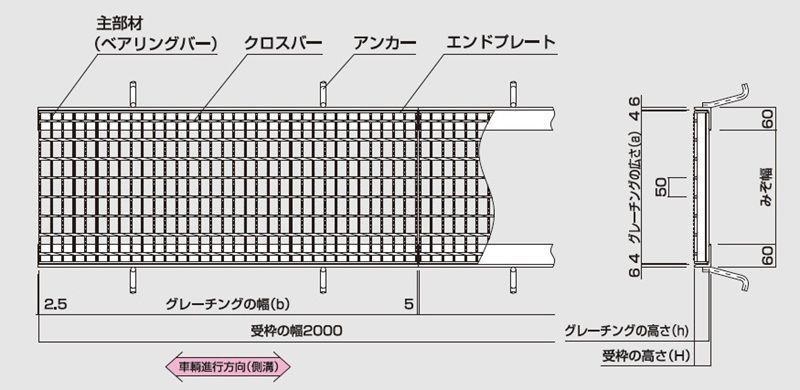

■図面

リンクボタン　歩道用　グレーチング　LNM 歩道用みぞぶた　普通目　ノンスリップ　LSハイテングレーチング
リンクボタン　記号の説明　グレーチング　LNM 歩道用みぞぶた　普通目　ノンスリップ　LSハイテングレーチング

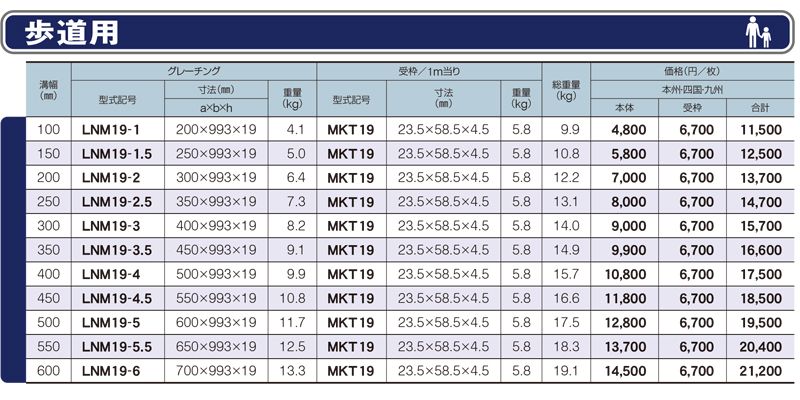

仕様一覧　歩道用　グレーチング　LNM 歩道用みぞぶた　普通目　ノンスリップ　LSハイテングレーチング

  • 本価格表は消費税を含んでおりません。

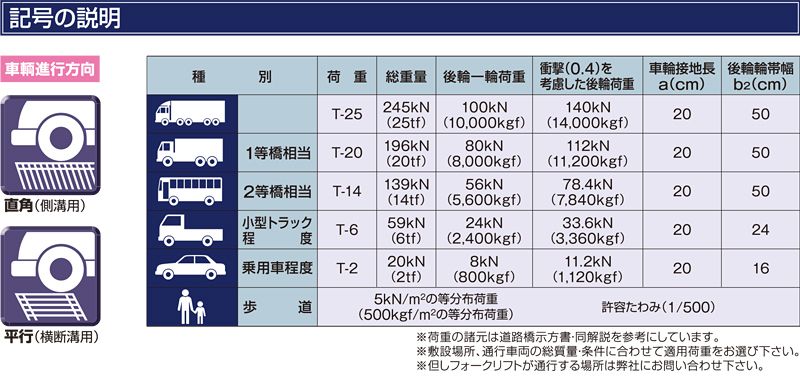

記号の説明　グレーチング　LNM 歩道用みぞぶた　普通目　ノンスリップ　LSハイテングレーチング

↑PAGE　TOP
ダウンロード
LNM19-1（溝幅100㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM19-1.5（溝幅150㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM19-2（溝幅200㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM19-2.5（溝幅250㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM19-3（溝幅300㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM19-3.5（溝幅350㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM19-4（溝幅400㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM19-4.5（溝幅450㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM19-5（溝幅500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM19-5.5（溝幅550㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM19-6（溝幅600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
カタログ
カタログ
PDF
・こちらのデータのダウンロードにはID/パスワードは不要です。
