製品説明
【用途】
中軽荷重搬送用
【製品の特徴】
１） フレーム外面に突起がないスッキリとした外観
２） 従来機種より機幅が26mm狭い省スペース設計
３） フレーム 高耐食溶融めっき鋼板

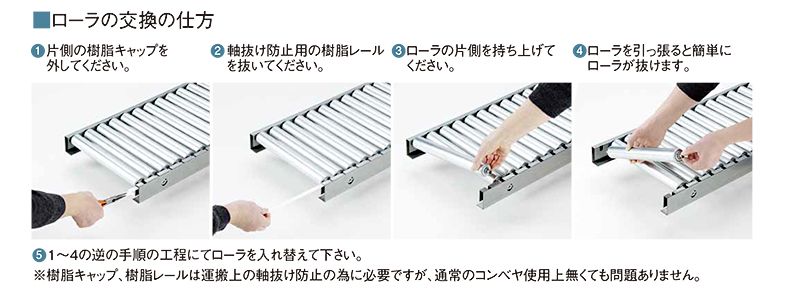

４） 落し込み型フレームでローラ交換が容易 （軸抜け防止用樹脂レールを外してご使用の場合）
５） ローラ幅（公称）は100W～500Wの50mmとびが標準です。
６） ローラ径φ38.1 、ローラ間隔 最小P50です。
注記１： 連結板（コンベヤ間の連結部材）はありません。
中軽荷重搬送用
【製品の特徴】
１） フレーム外面に突起がないスッキリとした外観
２） 従来機種より機幅が26mm狭い省スペース設計
３） フレーム 高耐食溶融めっき鋼板
４） 落し込み型フレームでローラ交換が容易 （軸抜け防止用樹脂レールを外してご使用の場合）
５） ローラ幅（公称）は100W～500Wの50mmとびが標準です。
６） ローラ径φ38.1 、ローラ間隔 最小P50です。
注記１： 連結板（コンベヤ間の連結部材）はありません。
製品画像
連結板はオプションです。

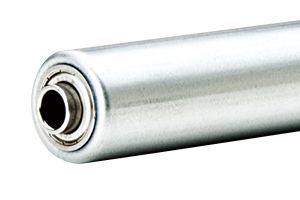

新しく削り出しベアリングを開発致しました。ローラ単品のみでのご注文も受け賜わります。 単品の場合ローラ幅100W～1,000W（50とび）まで製作可能です。
型式の選び方
RZローラの種類
RZ:スチール製ローラ、フレーム、高耐食溶融めっき鋼板 |
- |
38ローラ外径（Φ）
19：Φ19.1 |
- |
12ローラパイプ肉厚(t)
12：t1.2 |
- |
Fフレーム形状
F：フラットフレーム |
仕様

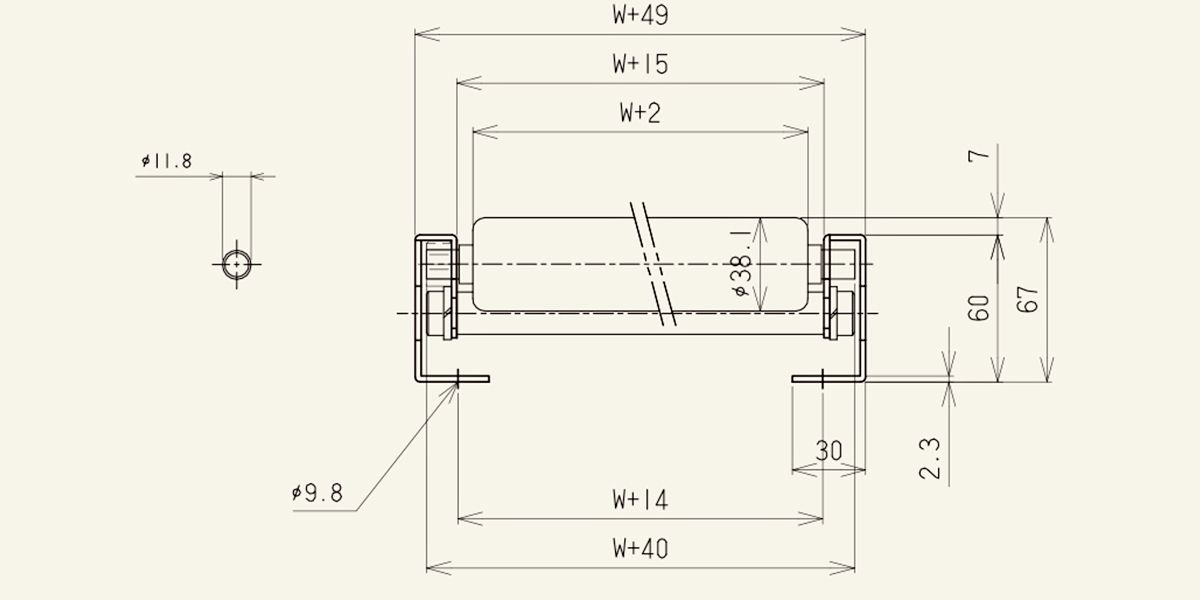

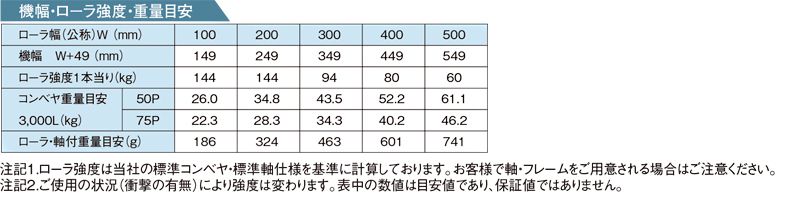

■図面
■仕様
| 【ローラ単品仕様】 コンベヤ型式 |
R-3812F |
|---|---|
| 【ローラ単品仕様】 ローラ単体型式 |
R-3812 |
| 【ローラ単品仕様】 ローラ寸法：外形（φ） |
38.1 |
| 【ローラ単品仕様】 ローラ寸法：肉厚（ｔ） |
1.2 |
| 【ローラ単品仕様】 ローラ寸法：軸穴（φ） |
12.2 |
| 【ローラ単品仕様】 標準ローラ幅（公称）Ｗ |
100～500 |
| 【ローラ単品仕様】 標準ローラ全長ＢＢ |
W+13 |
| 【ローラ単品仕様】 製作可能最短ローラ幅（W） |
100 |
| 【ローラ単品仕様】 製作可能最長ローラ幅（W） |
1,000 |
| 【ローラ単品仕様】 ローラ幅 フリーサイズ |
50とび |
| 【ローラ単品仕様】 ローラ仕様：材質 |
STKM11A |
| 【ローラ単品仕様】 ローラ仕様：表面処理 |
溶融亜鉛めっき |
| 【ローラ単品仕様】 ベアリング：仕様 |
削り出し |
| 【ローラコンベヤ仕様】 フレーム仕様 高さ×幅×肉厚（Ｉ×Ｋ×ｔ） |
60×30・17×2.3 |
| 【ローラコンベヤ仕様】 フレーム仕様：材質 |
スチール |
| 【ローラコンベヤ仕様】 フレーム仕様：表面処理 |
溶融めっき |
| 【ローラコンベヤ仕様】 標準機長製作範囲：1000L |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：1500L |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：2000L |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：3000L |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲： カーブ 内R900 |
× |
| 【ローラコンベヤ仕様】 標準ローラ間隔：ピッチＰ |
50・75 |
| 【ローラコンベヤ仕様】 機高（ローラ上面）Ｈ |
67 |
| 【標準軸仕様】 軸軽（φ）×肉厚（t） 公称（実寸） |
12(11.8)×1.0 |
| 【標準軸仕様】 軸長（mm） |
W＋40 |
| 【標準軸仕様】 形状 |
パイプ |
| 【標準軸仕様】 加工 |
切りっぱなし |
| 【標準軸仕様】 材質 |
STKM11A |
| 【標準軸仕様】 めっき |
× |
単位：㎜
