製品説明
【用途】
軽荷重搬送用
小物搬送に最適

【製品の特徴】
1) ローラ径φ31.8、ローラ間隔 最小P50です。
2) ローラ幅(公称)は90W~620Wの定寸が標準です。フリーサイズ(中間サイズ)は製作不可です。
3) プレスベアリング、安価タイプ
4) [60型フレーム
注記1: 連結板(コンベヤ間の連結部材)は、必要時別途指示お願いします。

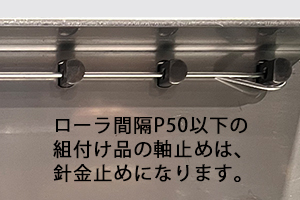

注記2: 50P以下の軸止めは、針金止めになります。
注記3: ローラ間隔(P)が計算上割り切れない場合、相当ピッチ(P)になります。

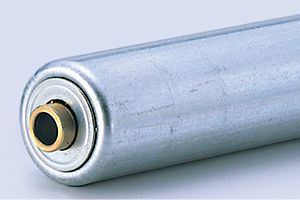

製品画像
型式の選び方
S
ローラの種類
S:スチール製ローラ
-
32
ローラ外径(㎜)
32:Φ31.8
-
12
ローラパイプ肉厚(㎜)
12:t1.2
-
P
ベアリングの種類
P:プレスベアリング
仕様

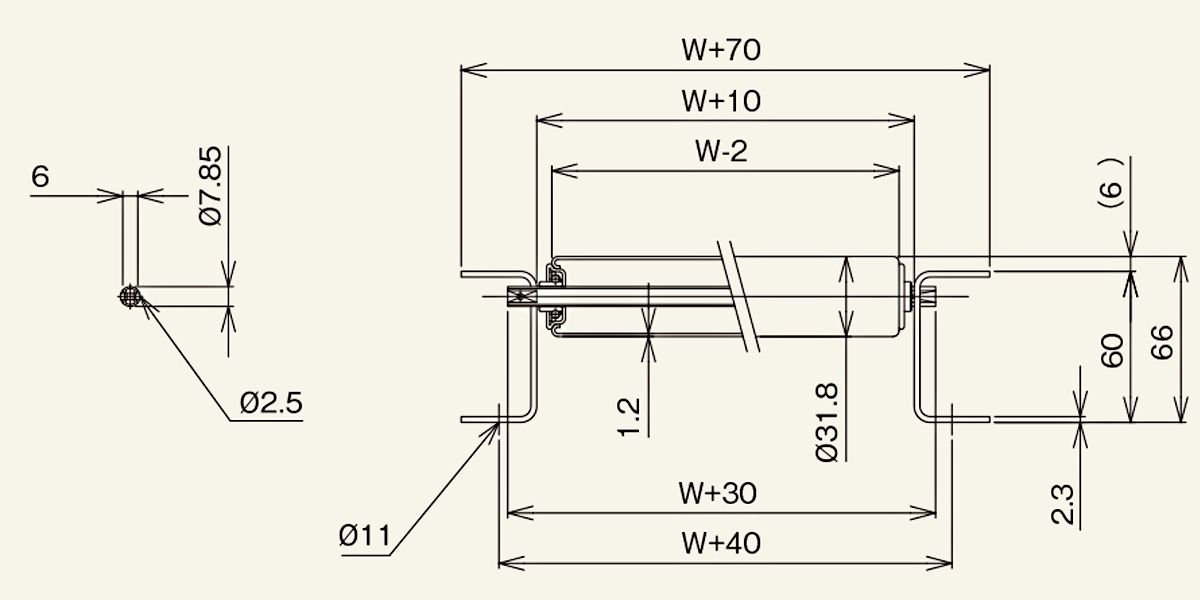

■図面

■仕様

【ローラ単品仕様】
コンベヤ型式
S-3212P
【ローラ単品仕様】
ローラ単体:型式
S-3212P
【ローラ単品仕様】
ローラ寸法:外径(φ)
31.8
【ローラ単品仕様】
ローラ寸法:肉厚(t)
1.2
【ローラ単品仕様】
ローラ寸法:軸穴(φ)
8.2
【ローラ単品仕様】
ローラ幅:標準ローラ幅(公称)W
90・150・240・305・390・490・620
【ローラ単品仕様】
ローラ幅:標準ローラ全長 BB
W+8
【ローラ単品仕様】
ローラ幅:製作可能最短幅(W)
90
【ローラ単品仕様】
ローラ幅:製作可能最長幅(W)
620
【ローラ単品仕様】
ローラ幅:フリーサイズ
×
【ローラ単品仕様】
ローラ仕様:材質
STKM
【ローラ単品仕様】
ローラ仕様:表面処理
溶融亜鉛めっき
【ローラ単品仕様】
ベアリング:仕様
プレス
【ローラコンベヤ仕様】
フレーム仕様:高さ×幅×肉厚 I×K×t
[60×30×2.3
【ローラコンベヤ仕様】
フレーム仕様:材質
スチール
【ローラコンベヤ仕様】
フレーム仕様:表面処理
焼付塗装
【ローラコンベヤ仕様】
標準機長製作範囲:機長 L 1,000
【ローラコンベヤ仕様】
標準機長製作範囲:機長 L1,500
【ローラコンベヤ仕様】
標準機長製作範囲:機長 L 2,000
【ローラコンベヤ仕様】
標準機長製作範囲:機長 L 3,000
【ローラコンベヤ仕様】
標準機長製作範囲:カーブ内R900
【ローラコンベヤ仕様】
標準ローラ間隔:ピッチ P
50・75・100
【ローラコンベヤ仕様】
機高:(ローラ上面)H
66
【標準軸仕様】
公称径(実寸)(φ)×肉厚(t)
8 (7.85)×0.8
【標準軸仕様】
軸長(mm)
W+30
【標準軸仕様】
形状
パイプ
【標準軸仕様】
加工
両ツブシ
【標準軸仕様】
材質
STKM11A
【標準軸仕様】
めっき
×
・単位:mm
・フリーサイズとはローラ幅Wが50とび以外を指し、〇印の場合違うサイズの製作が可能です。

■その他

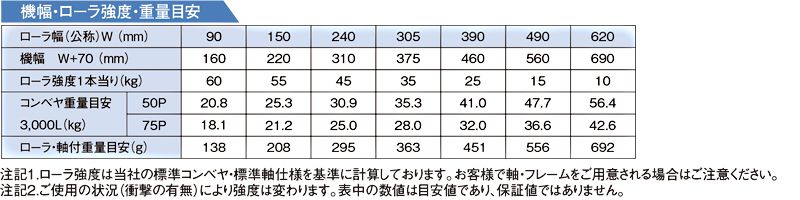

機幅・ローラ強度・重量目安 S-3212P スチール製グラビティローラコンベヤ(Sシリーズ)
