製品説明
【用途】
軽軽荷重搬送用
小物搬送に最適
【製品の特徴】
１） ローラ径φ40.0、ローラ間隔 最小P50です。
２） ローラ幅（公称）は90W～490Wの定寸が標準です。フリーサイズも製作可能です。
３） 樹脂成形SUSボールベアリング
４） ［63型アルミフレーム
注記１： 連結フック（コンベヤ間の連結部材）は、必要時 別途指示お願いします。
注記２： ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。
軽軽荷重搬送用
小物搬送に最適
【製品の特徴】
１） ローラ径φ40.0、ローラ間隔 最小P50です。
２） ローラ幅（公称）は90W～490Wの定寸が標準です。フリーサイズも製作可能です。
３） 樹脂成形SUSボールベアリング
４） ［63型アルミフレーム
注記１： 連結フック（コンベヤ間の連結部材）は、必要時 別途指示お願いします。
注記２： ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。

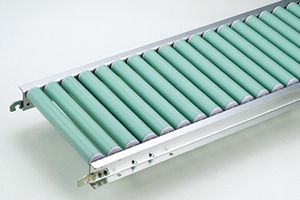

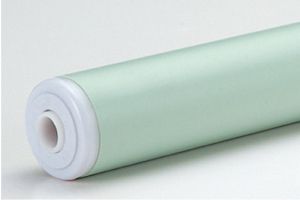

製品画像
連結金具はオプションです。
型式の選び方
SJRローラの種類
SIR：樹脂製ローラ |
- |
40ローラ外径(㎜)
40：Φ40.0 |
- |
23ローラパイプ肉厚(㎜)
23：t2.5 |
- |
S |
仕様

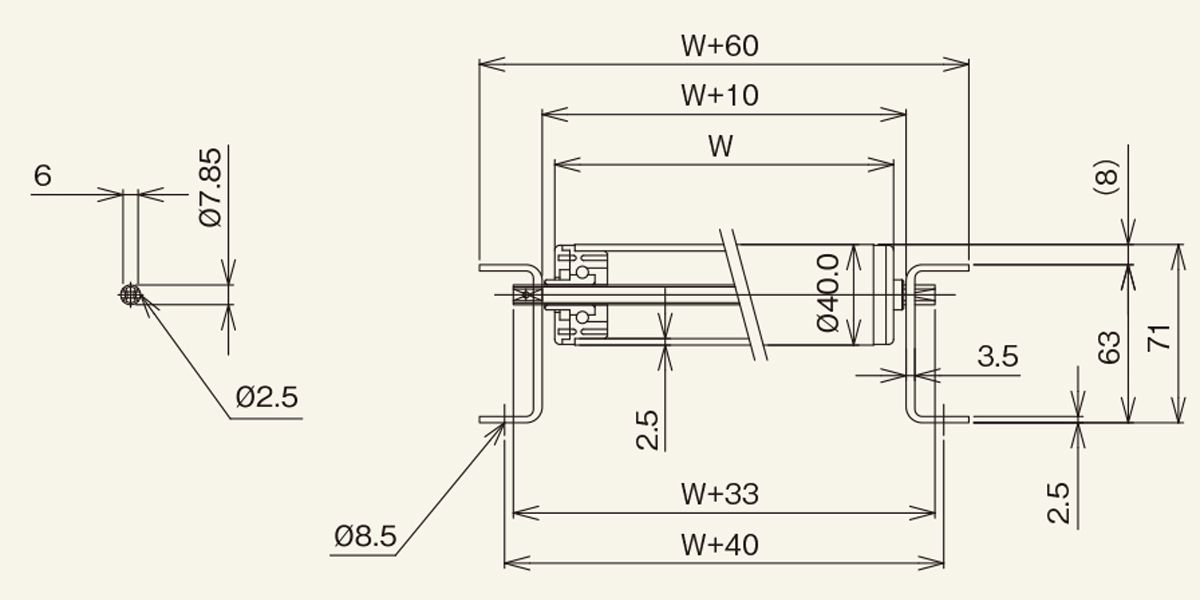

■図面

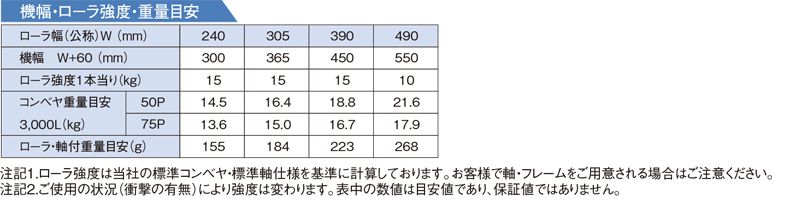

■仕様
| 【ローラ単品仕様】 コンベヤ型式 |
SJR-4023S |
|---|---|
| 【ローラ単品仕様】 ローラ単体：型式 |
SJR-4023S |
| 【ローラ単品仕様】 ローラ寸法：外径（φ） |
40.0 |
| 【ローラ単品仕様】 ローラ寸法：肉厚（t） |
2.5 |
| 【ローラ単品仕様】 ローラ寸法：軸穴（φ） |
8.2 |
| 【ローラ単品仕様】 ローラ幅：標準ローラ幅（公称）W |
240・305・390・490 |
| 【ローラ単品仕様】 ローラ幅：標準ローラ全長 BB |
W+8 |
| 【ローラ単品仕様】 ローラ幅：製作可能最短幅（W） |
90 |
| 【ローラ単品仕様】 ローラ幅：製作可能最長幅（W） |
490 |
| 【ローラ単品仕様】 ローラ幅：フリーサイズ |
× |
| 【ローラ単品仕様】 ローラ仕様：材質 |
ABS |
| 【ローラ単品仕様】 ローラ仕様：表面色 |
ミルキーグリーン (アイボリー色はありません。) |
| 【ローラ単品仕様】 ベアリング：仕様 |
樹脂成形SUSボール |
| 【ローラコンベヤ仕様】 フレーム仕様：高さ×幅×肉厚 I×K×t |
［63×25×2.5/3.5 |
| 【ローラコンベヤ仕様】 フレーム仕様：材質 |
アルミ |
| 【ローラコンベヤ仕様】 フレーム仕様：表面処理 |
アルマイト加工 |
| 【ローラコンベヤ仕様】 標準機長製作範囲：機長 L 1,000 |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：機長 L1,500 |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：機長 L 2,000 |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：機長 L 3,000 |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：カーブ内R900 |
○ |
| 【ローラコンベヤ仕様】 標準ローラ間隔：ピッチ P |
50・75・100 |
| 【ローラコンベヤ仕様】 機高：（ローラ上面）H |
71 |
| 【標準軸仕様】 公称径（実寸）（φ）×肉厚（ｔ） |
8 （7.85）×0.8 |
| 【標準軸仕様】 軸長（mm） |
W+33 |
| 【標準軸仕様】 形状 |
パイプ |
| 【標準軸仕様】 加工 |
両ツブシ |
| 【標準軸仕様】 材質 |
STKM11A |
| 【標準軸仕様】 めっき |
○ |
・単位：mm
・フリーサイズとはローラ幅Wが51とび以外を指し、〇印の場合違うサイズの製作が可能です。
・フリーサイズとはローラ幅Wが51とび以外を指し、〇印の場合違うサイズの製作が可能です。
