製品説明
オールステンレス製で、耐水・耐蝕性に優れています。

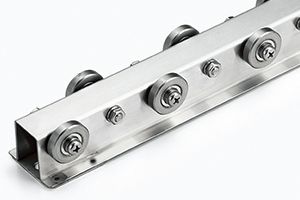

製品画像
SUS製フレーム
仕様

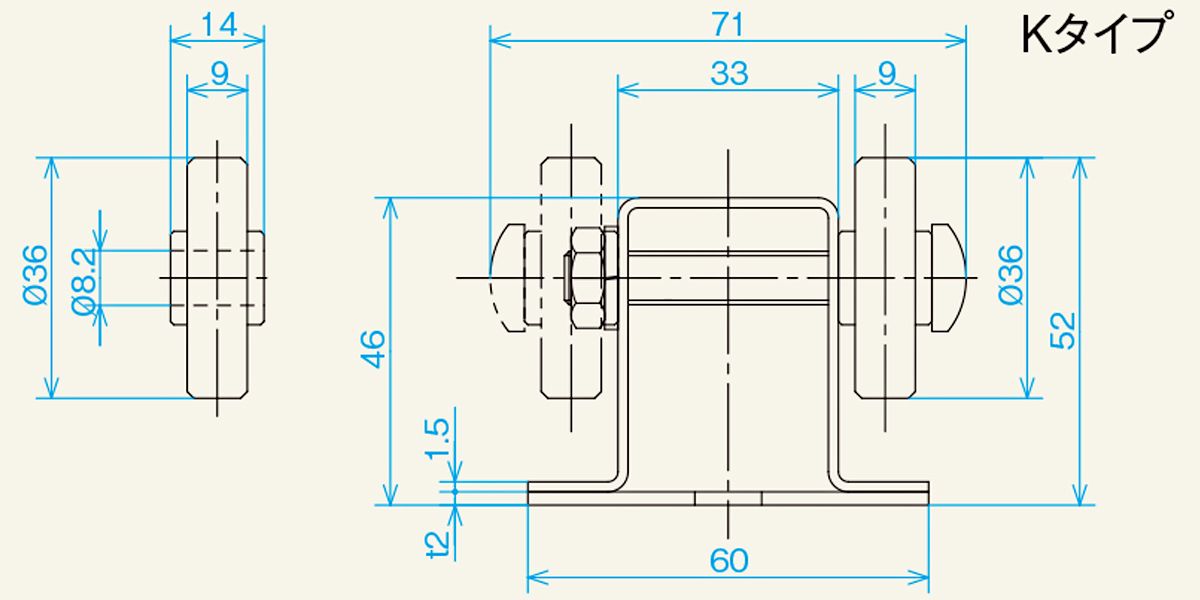

■図面
■仕様
| 型式 | W-36BW-SUS |
|---|---|
| ホイール寸法 外径D×幅W×軸穴d×ボスb |
36×9×8.2×14 |
| 使用軸 | M8 ×55L（+ナベ） |
| フレーム形状 形状ｈ×Ｗ1×Ｗ2×Ｗ3×t |
 46×60×33×71×1.5/ 2.0 |
| 機高 Ｈ | 52 |
| 全長 Ｌ | 1,800・2,400・3,000 |
| ホイール間隔 P | 50・75・100・150 |
| カーブ中心径 R | 1,000・1,200 |
| ホイール1個当りの耐荷重（kg） | 40 |
| 備考 | 削り出しホイール/千鳥型 |
| ストレート1000Lの重量目安（ｋｇ） 50P | 3.36 |
| ストレート1000Lの重量目安（ｋｇ） 75P | 2.78 |
| ストレート1000Lの重量目安（ｋｇ） 100P | 2.53 |
| ストレート1000Lの重量目安（ｋｇ） 150P | 2.28 |
単位：mm
