製品説明
スチール製フレームに樹脂製ホイールを組込んだタイプ。
軽量搬送に適します。

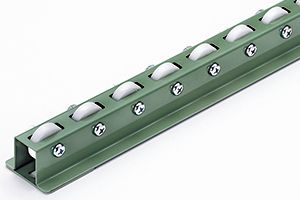

製品画像
【メジャーグリーン】
※標準色は2.5G6/3近似色です。
※標準色は2.5G6/3近似色です。
仕様

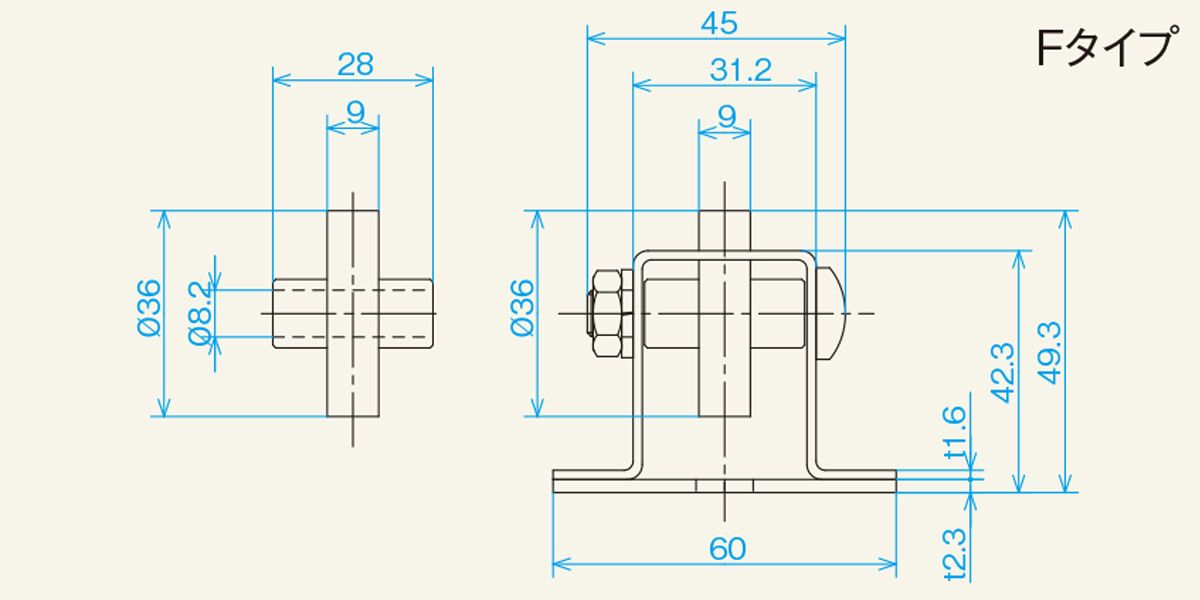

■図面
■仕様
| 型式 | WB-36PS |
|---|---|
| ホイール寸法 外径D×幅W×軸穴d×ボスb |
36×9×8.2×28 |
| 使用軸 | M8×40L（＋ナベ） |
| フレーム形状 形状ｈ×Ｗ1×Ｗ2×Ｗ3×t |
 42.3×60×31.2×45× 1.6／2.3 |
| 機高 Ｈ | 49.3 |
| 全長 Ｌ | 1,800・2,400・3,000 |
| ホイール間隔 P | 50・75・100 |
| カーブ中心径 R | ー |
| ホイール1個当りの耐荷重（kg） | 10 |
| 備考 | アセタール製 |
| ストレート1000Lの重量目安（ｋｇ） 50P | 2.46 |
| ストレート1000Lの重量目安（ｋｇ） 75P | 2.10 |
| ストレート1000Lの重量目安（ｋｇ） 100P | 2.03 |
単位：mm
