 （ナイフエッジモデル）
センタードライブ
Type40C-K I

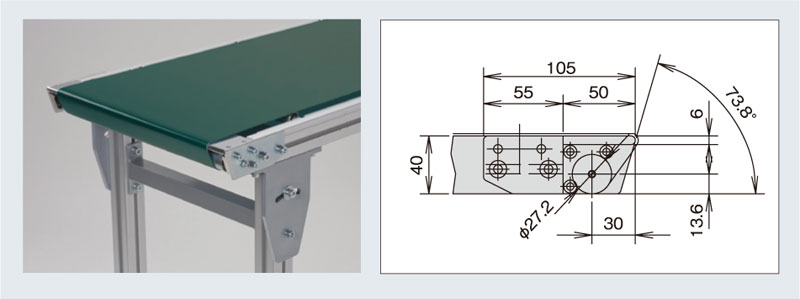

コンベヤの先端がR3mmのシャープなエッジで
20mm程度の小さな搬送物もスムーズに
乗り移りが可能。キャリヤローラタイプの為、
従来よりもモーターへの負荷が少なく
ご使用頂ける範囲が広がりました。
標準仕様は片側ナイフエッジになります。
※片側のみの場合、入口側、出口側をご指定下さい。
|

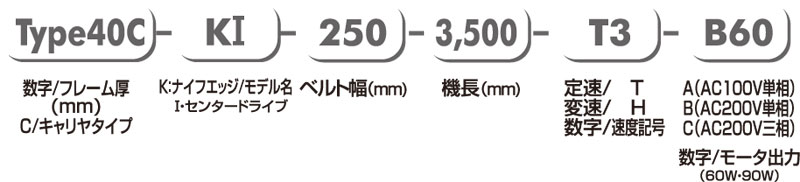

| 型式の選び方 |
 |
|
| 標準仕様 |
（単位 mm） |
| ベルト幅 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
| 機 幅 |
140 |
190 |
240 |
290 |
340 |
390 |
440 |
540 |
640 |
| 機 長 |
1,000 |
1,500 |
2,000 |
2,500 |
3,000 |
3,500 |
4,000 |
|

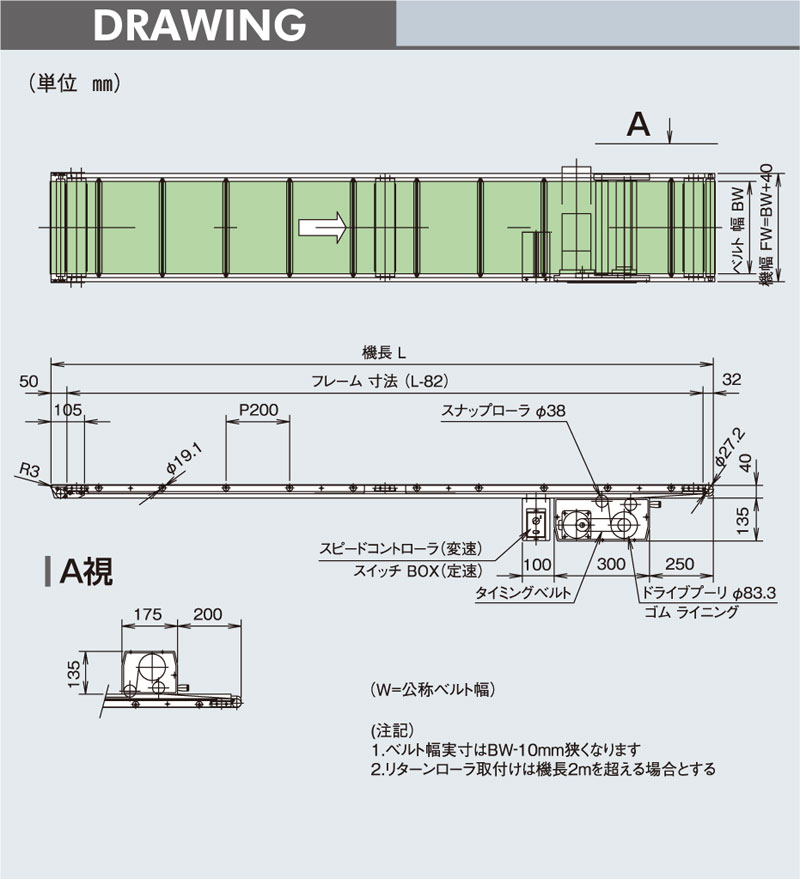

| Type40C-K I |
ダウンロード
（DXFデータ） |
 |
59kb |
プレビュー
（PDFデータ） |
 |
49kb |
Type40C-K I
（CSH脚付） |
ダウンロード
（DXFデータ） |
|
66kb |
プレビュー
（PDFデータ） |
|
52kb |
| 機 高 |
175 |
| ベルト速度 |
定速 変速 |
| 搬送能力 |
15kg/台（水平分散荷重） |
| 定格出力 |
定速60W・変速90W |
| 電 源 |
AC100V（単相）/
AC200V（単相）/
AC200V（三相） |
| ベルト（標準） |
ポリウレタンベルト1P（色：グリーン、食品規格適合、
帯電防止処理） |
| オプション |
脚、ガイド…他 |
|
| ※ベルト幅の実寸は上記公称ベルト幅より10mm狭くなります。 |
| ※袋物の搬送は上記搬送能力の40％以下でご使用下さい。 |
| ベルト速度表 |
|
| 減速比 |
速度記号 |
定速(m/min)
50・60Hz |
速度記号 |
変速（m/min）
50・60（Hz） |
| 1/180 |
T1 |
2.0/2.5 |
H1 |
0.14～2.7 |
| 1/150 |
T2 |
2.5/2.9 |
H2 |
0.16～3.3 |
| 1/120 |
T3 |
3.1/3.7 |
H3 |
0.20～4.1 |
| 1/100 |
T4 |
3.7/4.4 |
H4 |
0.25～4.9 |
| 1/90 |
T5 |
4.1/4.9 |
H5 |
0.27～5.5 |
| 1/75 |
T6 |
4.9/5.9 |
H6 |
0.33～6.5 |
| 1/60 |
T7 |
6.1/7.4 |
H7 |
0.41～8.2 |
| 1/50 |
T8 |
7.4/8.8 |
H8 |
0.49～9.8 |
| 1/36 |
T9 |
10.2/12.3 |
H9 |
0.68～13.6 |
| 1/30 |
T10 |
12.3/14.7 |
H10 |
0.82～16.4 |
| 1/25 |
T11 |
14.7/17.7 |
H11 |
0.98～19.6 |
| 1/18 |
T12 |
20.5/24.6 |
H12 |
1.36～27.3 |
| 1/15 |
T13 |
24.6/29.5 |
H13 |
1.64～32.7 |
■定速のベルト速度は、モータ回転数1500/1800rpm（50/60Hz）、ドライブプーリ径φ76.3、駆動効率95%で
計算しております。
■変速のベルト速度は、モータ回転数2000rpm（50・60Hz）、ドライブプーリ径φ76.3、駆動効率95%で
計算しております。
■正確な速度選定が必要な場合は、変速式をお薦めします。
|
|
| 【ご注意】 |
200P以下の搬送物については、その重量によりキャリヤローラ間に沈み込む場合があり、
キャリヤローラを増やす等の対策が必要となります。お見積時に当社営業迄ご相談下さい。
また、ご購入後もキャリヤローラを追加することは可能です。
|
|
|
|
