Type40C-K II ベルゴッチ(ミニベルト)
(ナイフエッジモデル)
センタードライブ
Type40C-K II

コンベヤの先端がR3mmのシャープなエッジで
20mm程度の小さな搬送物もスムーズに
乗り移りが可能。キャリヤローラタイプの為、
従来よりもモーターへの負荷が少なく
ご使用頂ける範囲が広がりました。
(ナイフエッジ部は片側のみとなります。)

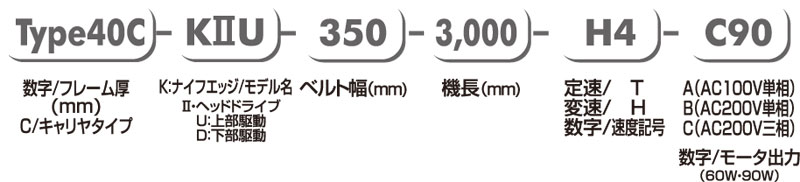

型式の選び方
型式の選び方

仕様
標準仕様 (単位 mm)
ベルト幅 100 150 200 250 300 350 400 500 600
機 幅 140 190 240 290 340 390 440 540 640
機 長 1,000 | 1,500 | 2,000 | 2,500 | 3,000 | 3,500 | 4,000

Type40C-K II U ダウンロード
(DXFデータ)
63kb プレビュー
(PDFデータ)
51kb
Type40C-K II U
(CSH脚付)
ダウンロード
(DXFデータ)
72kb プレビュー
(PDFデータ)
55kb
Type40C-K II D ダウンロード
(DXFデータ)
63kb プレビュー
(PDFデータ)
50kb
Type40C-K II D
(CSH脚付)
ダウンロード
(DXFデータ)
71kb プレビュー
(PDFデータ)
55kb


機 高 286
ベルト速度 定速  変速
搬送能力 15kg/台(水平分散荷重)
定格出力 定速60W・変速90W
電 源 AC100V(単相)/ AC200V(単相)/ AC200V(三相)
ベルト(標準) ポリウレタンベルト1P(色:グリーン、食品規格適合、 帯電防止処理)
オプション 脚、ガイド…他
※ベルト幅の実寸は上記公称ベルト幅より10mm狭くなります。
※袋物の搬送は上記搬送能力の40%以下でご使用下さい。


ベルト速度表
減速比 速度記号 定速(m/min)
50・60Hz
速度記号 変速(m/min)
50・60(Hz)
1/180 T1 1.6/1.9 H1 0.11~2.1
1/150 T2 1.9/2.3 H2 0.13~2.6
1/120 T3 2.4/2.9 H3 0.16~3.2
1/100 T4 2.9/3.5 H4 0.20~3.9
1/90 T5 3.2/3.9 H5 0.22~4.3
1/75 T6 3.9/4.6 H6 0.26~5.2
1/60 T7 4.8/5.8 H7 0.33~6.5
1/50 T8 5.8/7.0 H8 0.39~7.7
1/36 T9 8.1/9.7 H9 0.54~10.8
1/30 T10 9.7/11.6 H10 0.65~12.9
1/25 T11 11.6/14.0 H11 0.78~15.5
1/18 T12 16.2/19.4 H12 1.08~21.5
1/15 T13 19.4/23.3 H13 1.30~25.9
1/12.5 T14 23.3/27.9 H14 1.55~31.0
1/9 T15 32.3/38.8 H15 2.16~43.1
■定速のベルト速度は、モータ回転数1500/1800rpm(50/60Hz)、ドライブプーリ径φ76.3、駆動効率95%で
  計算しております。
■変速のベルト速度は、モータ回転数2000rpm(50・60Hz)、ドライブプーリ径φ76.3、駆動効率95%で
  計算しております。
■正確な速度選定が必要な場合は、変速式をお薦めします。


ナイフエッジ部

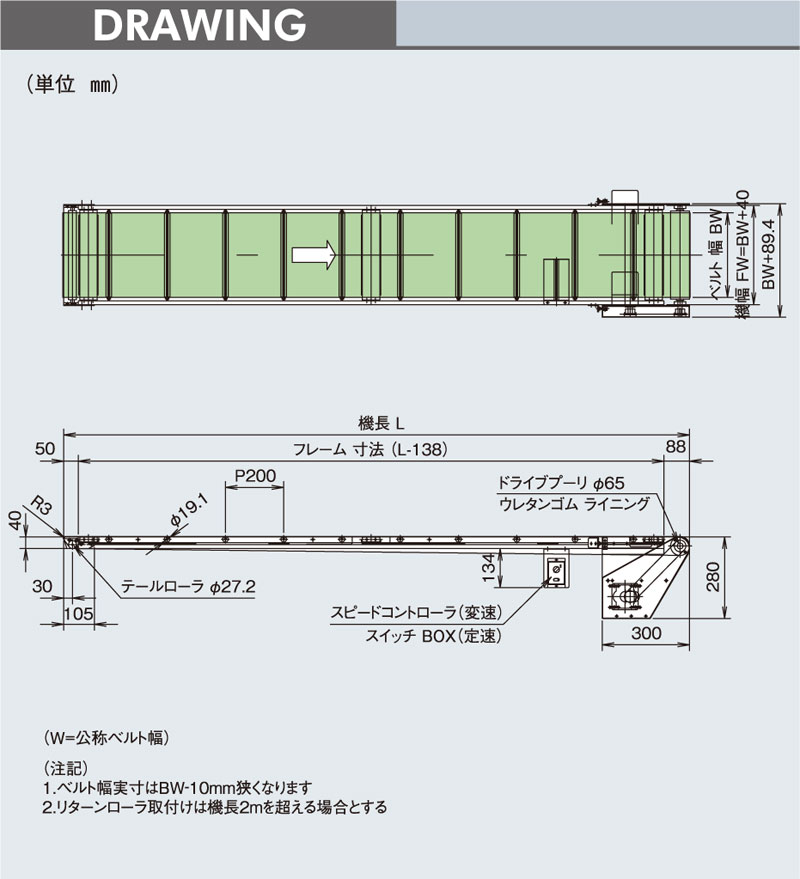

図面


フレーム断面図
図面


モータ飛び出し寸法
図面

【ご注意】
200P以下の搬送物については、その重量によりキャリヤローラ間に沈み込む場合があり、
キャリヤローラを増やす等の対策が必要となります。お見積時に当社営業迄ご相談下さい。
また、ご購入後もキャリヤローラを追加することは可能です。
