Type40C-R I ベルゴッチ(ミニベルト)
(ローラエッジモデル)
センタードライブ
Type40C-R I

コンベヤの両端がR8mmで乗り移りがスムーズな
モデルです。長さ40mm以上の搬送物に
ご利用下さい。キャリヤローラタイプの為、
従来よりもモーターへの負荷が少なく
ご使用頂ける範囲が広がりました。
標準仕様は両側ローラエッジになります。

※片側のみの場合、入口側、出口側をご指定下さい。

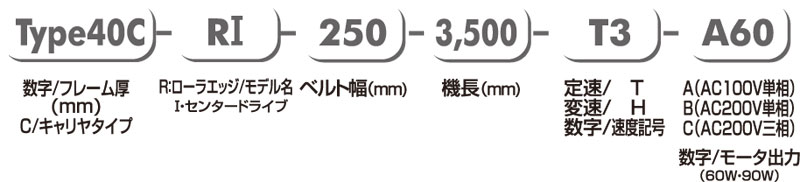

型式の選び方
型式の選び方

仕様
標準仕様 (単位 mm)
ベルト幅 100 150 200 250 300 350 400 500 600
機 幅 140 190 240 290 340 390 440 540 640
機 長 1,000 | 1,500 | 2,000 | 2,500 | 3,000 | 3,500 | 4,000

Type40C-R I ダウンロード
(DXFデータ)
66kb プレビュー
(PDFデータ)
52kb
Type40C-R I
(CSH脚付)
ダウンロード
(DXFデータ)
79kb プレビュー
(PDFデータ)
55kb


機 高 175
ベルト速度 定速  変速
搬送能力 30kg/台(水平分散荷重)
定格出力 定速60W・変速90W
電 源 AC100V(単相)/ AC200V(単相)/ AC200V(三相)
ベルト(標準) ポリウレタンベルト1P(色:グリーン、食品規格適合、 帯電防止処理)
オプション 脚、ガイド…他
※ベルト幅の実寸は上記公称ベルト幅より10mm狭くなります。
※袋物の搬送は上記搬送能力の40%以下でご使用下さい。


ベルト速度表
減速比 速度記号 定速(m/min)
50・60Hz
速度記号 変速(m/min)
50・60(Hz)
1/180 T1 2.0/2.5 H1 0.14~2.7
1/150 T2 2.5/2.9 H2 0.16~3.3
1/120 T3 3.1/3.7 H3 0.20~4.1
1/100 T4 3.7/4.4 H4 0.25~4.9
1/90 T5 4.1/4.9 H5 0.27~5.5
1/75 T6 4.9/5.9 H6 0.33~6.5
1/60 T7 6.1/7.4 H7 0.41~8.2
1/50 T8 7.4/8.8 H8 0.49~9.8
1/36 T9 10.2/12.3 H9 0.68~13.6
1/30 T10 12.3/14.7 H10 0.82~16.4
1/25 T11 14.7/17.7 H11 0.98~19.6
1/18 T12 20.5/24.6 H12 1.36~27.3
1/15 T13 24.6/29.5 H13 1.64~32.7
■定速のベルト速度は、モータ回転数1500/1800rpm(50/60Hz)、ドライブプーリ径φ76.3、駆動効率95%で
  計算しております。
■変速のベルト速度は、モータ回転数2000rpm(50・60Hz)、ドライブプーリ径φ76.3、駆動効率95%で
  計算しております。
■正確な速度選定が必要な場合は、変速式をお薦めします。


ローラエッジ部

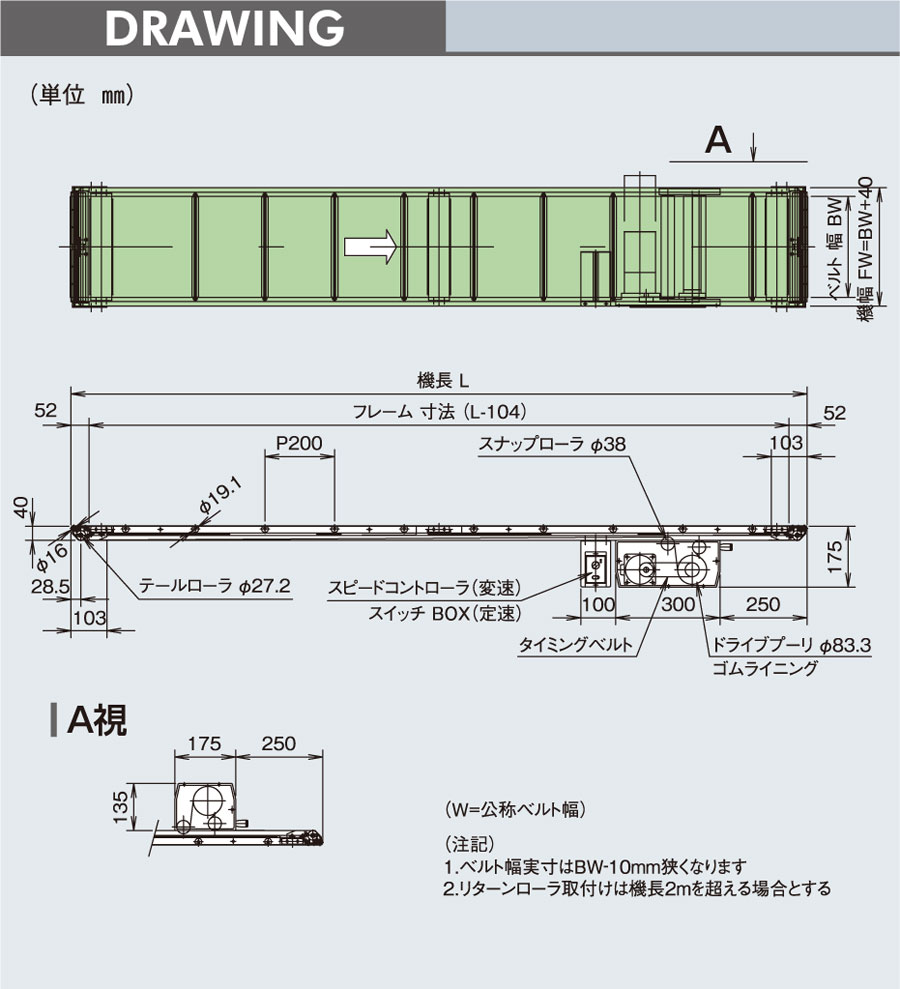

図面


フレーム断面図
図面


モータ飛び出し寸法
図面

【ご注意】
200P以下の搬送物については、その重量によりキャリヤローラ間に沈み込む場合があり、
キャリヤローラを増やす等の対策が必要となります。お見積時に当社営業迄ご相談下さい。
また、ご購入後もキャリヤローラを追加することは可能です。
