装置関係 > タイヤストッパー

ATST1

製品説明
タイヤをストックし一個ずつ切り出しするストッパーです。

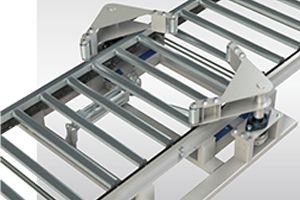

製品画像
型式の選び方
ATST1
型式
-
H192
H(架台高さ)
-
K930
K(機幅)
-
C470
C(ストッパーセンター)
-
W2
ソレノイドバブル
-
AS2
スイッチ
仕様

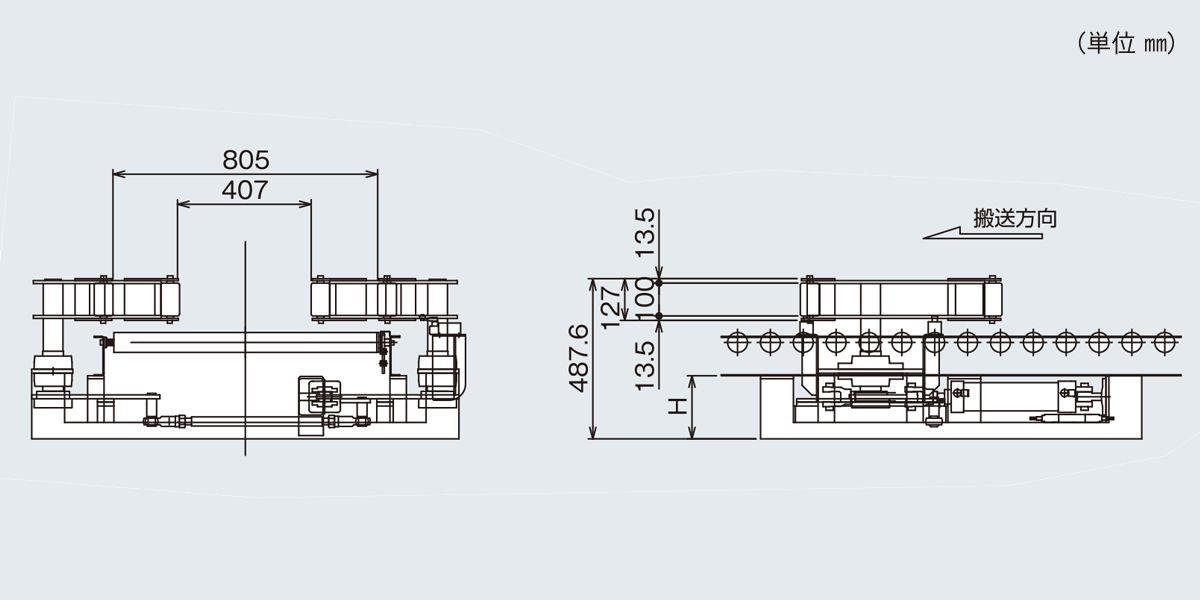

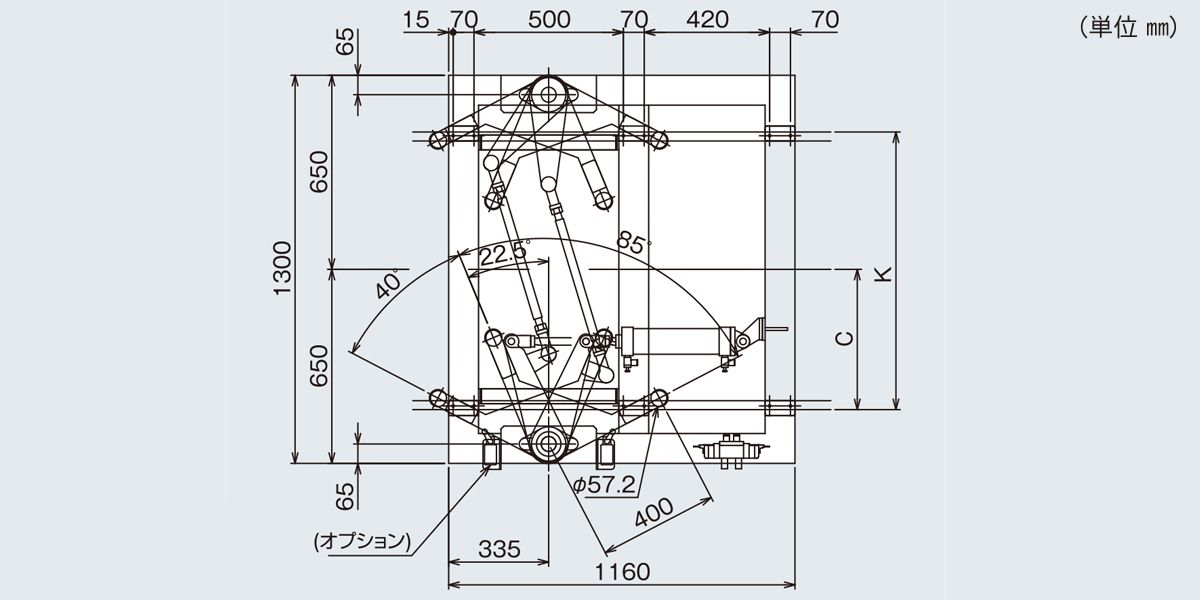

■図面

■仕様

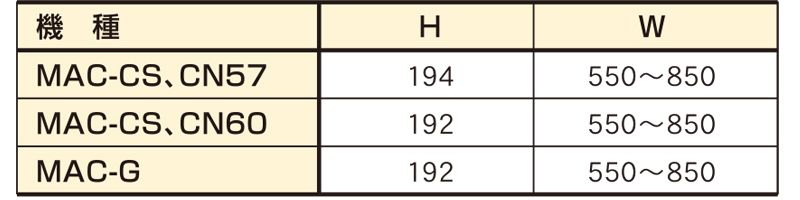

型式 ATST1
適合機種 MAC-C・MAC-G
適合ローラ幅 W 550~850
ソレノイドバルブ 2位置ダブル 無記号:不要・W1:AC100V・W2:AC200V用・W3:DC24V用
ソレノイドバルブ 2位置シングル 無記号:不要・S1:AC100V・S2:AC200V用・S3:DC24V用
耐荷重 500㎏(搬送速度 V=MAX 15m/min)
エアーシンダー Φ80(エアー圧0.4~0.8Mpa)
タイヤサイズ Φ500~Φ750
スイッチ 無記号:不要・オートスイッチ仕様AS1:1ヶ・AS2:2ヶ・リミットスイッチ仕様L1:1ヶ・L2:2ヶ
※単位 ㎜
