製品説明
取付が簡単なストッパー装置を標準化いたしました。

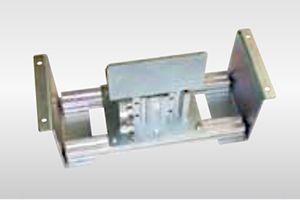

製品画像
型式の選び方
AST2型式
|
- |
200ストッパーブレード幅(PW)
|
- |
C285C
|
- |
K590K
|
- |
A取付ブラケット
|
- |
W1ソレノイドバルブ
|
- |
AS2スイッチ
|
仕様

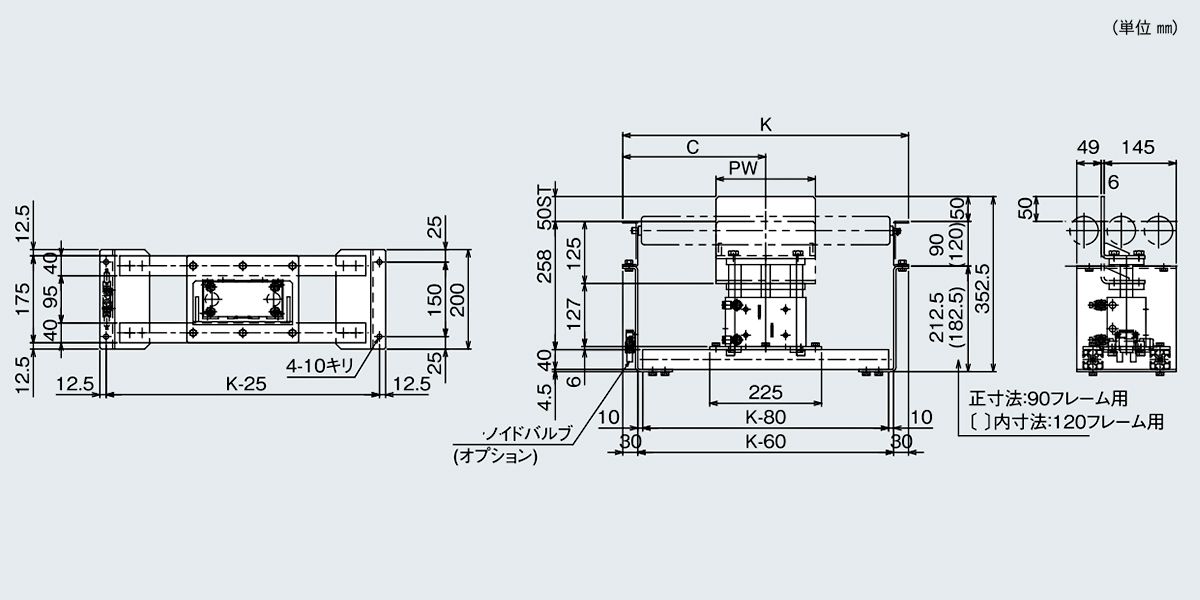

■図面
■仕様
| 型式 | AST2 |
|---|---|
| ストッパープレート幅（PW：適合ローラ幅） | ・100：250W以上 ・150：300Ｗ以上 ・200：350Ｗ以上 ・250：400Ｗ以上 ・300：450Ｗ以上 |
| 取付けブラケット | ・無記号：不要 ・A：［120フレーム用 ・B：［90フレーム用 |
| ソレノイドバブル ２位置ダブル | ・無記号：不要 ・W1：AC100V用 ・W2：AC200V用 ・W3：DC24V用 |
| ソレノイドバブル ２位置シングル | ・無記号：不要 ・S1：AC100V用 ・S2：AC200V用 ・S3：DC24V用 |
| スイッチ | ・無記号：不要 ・AS1：1ヶ ・AS2：2ヶ （リレー・シーケンサー |
| 耐荷重 | 30㎏ |
| エアーシリンダー | Φ63（エアー圧0.4～0.8Mpa） |
・単位：㎜
※ストッパープレート寸法は取付コンベヤのフレーム内幅120以下で選定してください。
※使用条件により上記仕様が変わる場合もありますのでご注意下さい。
※ストッパープレート寸法は取付コンベヤのフレーム内幅120以下で選定してください。
※使用条件により上記仕様が変わる場合もありますのでご注意下さい。
