装置関係 > 重荷重用リンク式エアーストッパー
ARST1

製品説明
【特長】
①エアーダウン時(長期連休など)でも、リンク式ですので ストッパープレートは下がらずワークを停止させます。 (傾斜コンベヤなどに使用できます)
②ISO規格品ソレノイドバルブなどに変更対応は可能です。
③取付ブラケットの変更により、チェーンコンベヤなどへの取付けも可能です。
製品画像
型式の選び方
ARST1
型式
-
200
ストッパーブレード幅(PW)
・200
・300
・400
-
C300
C
-
K690
K
-
A
取付ブラケット
・A:[90
・B:[120
・C:[150
-
W1
ソレノイドバルブ
・W1
・W2
・W3
・S1
・S2
・S3
-
AS1
スイッチ
・無記号:不要
・AS1:1ヶ(DC24V・AC100V)
・AS2:2ヶ(DC24V・AC100V)
※C及びKは記号の次に寸法(mm)を入れてください。
仕様

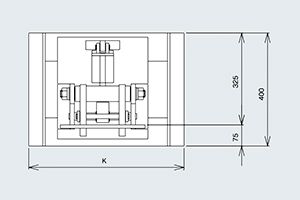

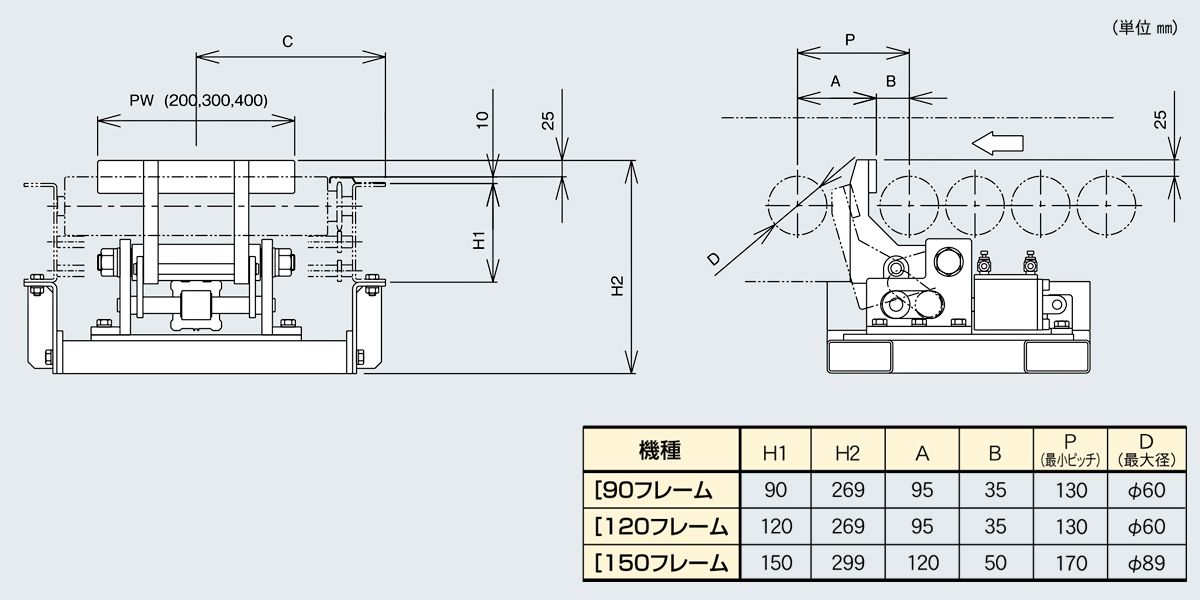

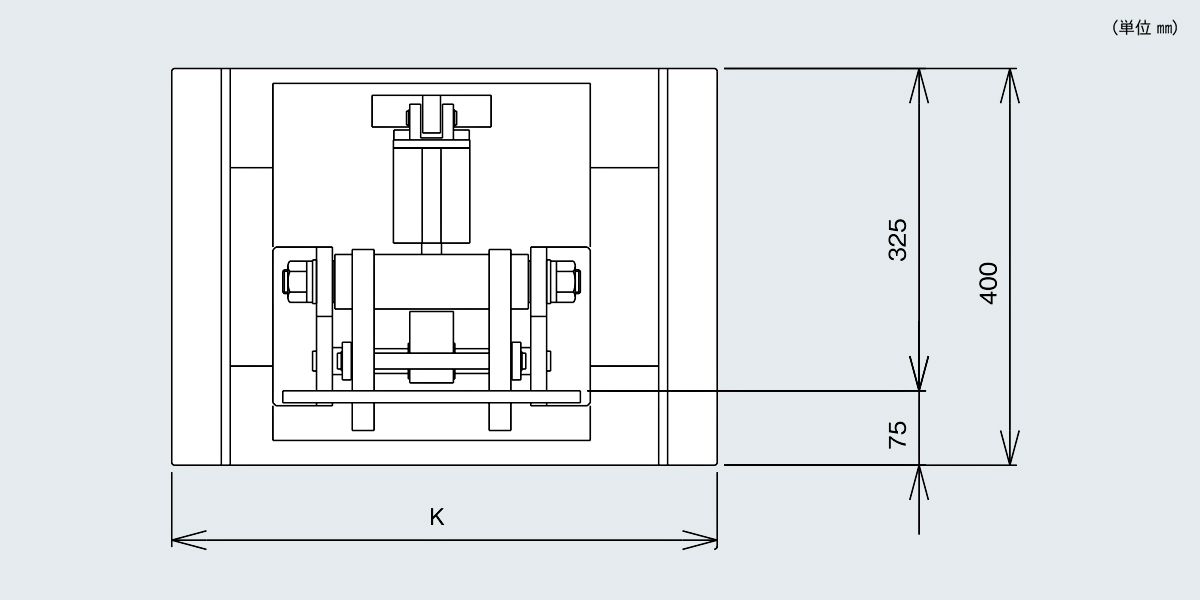

■図面

■仕様

型式 ARST1
駆動方式 エアーシリンダー方式
ストッパープレート幅 200W・300W・400W
取付けブラケット ・A:[90
・B:[120
・C:[150
ソレノイドバブル 2位置ダブル ・無記号:不要
・W1:AC100V用
・W2:AC200V用
・W3:DC24V用
ソレノイドバブル 2位置シングル ・無記号:不要
・S1:AC100V用
・S2:AC200V用
・S3:DC24V用
スイッチ ・無記号:不要
・AS1:1ヶ
・AS2:2ヶ
(リレー・シーケンサー<DC24V・AC100V>いずれも使用可能)
耐荷重 1000㎏(搬送速度V=MAX10m/min)
エアーシリンダー Φ63(エアー圧0.4~0.8Mpa)
・単位:㎜
