製品説明
耐荷重1000㎏までのリンク式電動ストッパー。
※ストッパーが上がりきった状態でご使用ください。ストッパーが上がりきっていない状態でワークが当たると破損の原因となります。
※ストッパーが上がりきった状態でご使用ください。ストッパーが上がりきっていない状態でワークが当たると破損の原因となります。

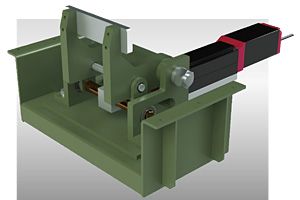

製品画像
型式の選び方
ERST1型式
|
- |
200・300・400ストッパープレート（PW）
|
- |
C300C
|
- |
K690K
|
- |
A（［90） |
- |
S1コネクタケーブル
|
- |
NM原点仕様
|
- |
PNP配線
|
- |
WAエンコーダー種類
|
- |
WL無線仕様
|
仕様

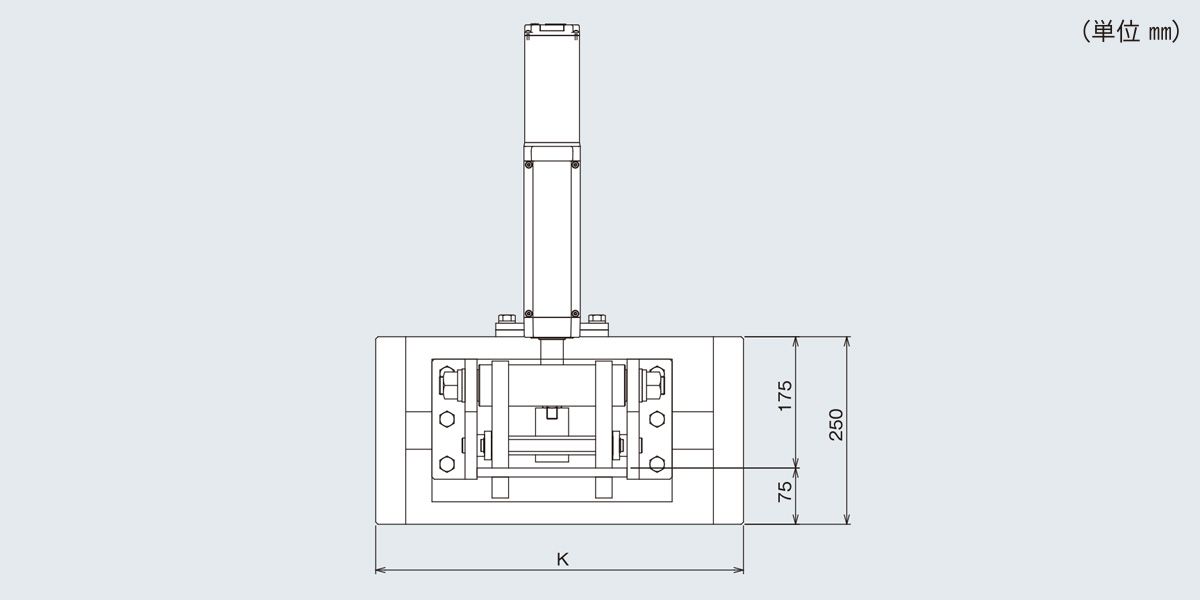

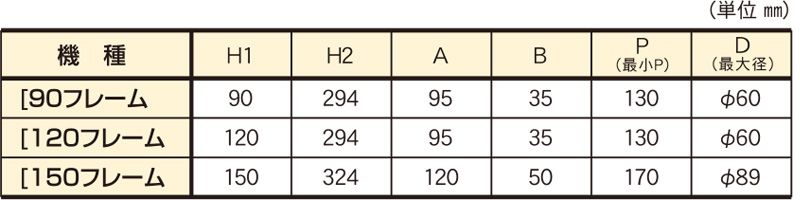

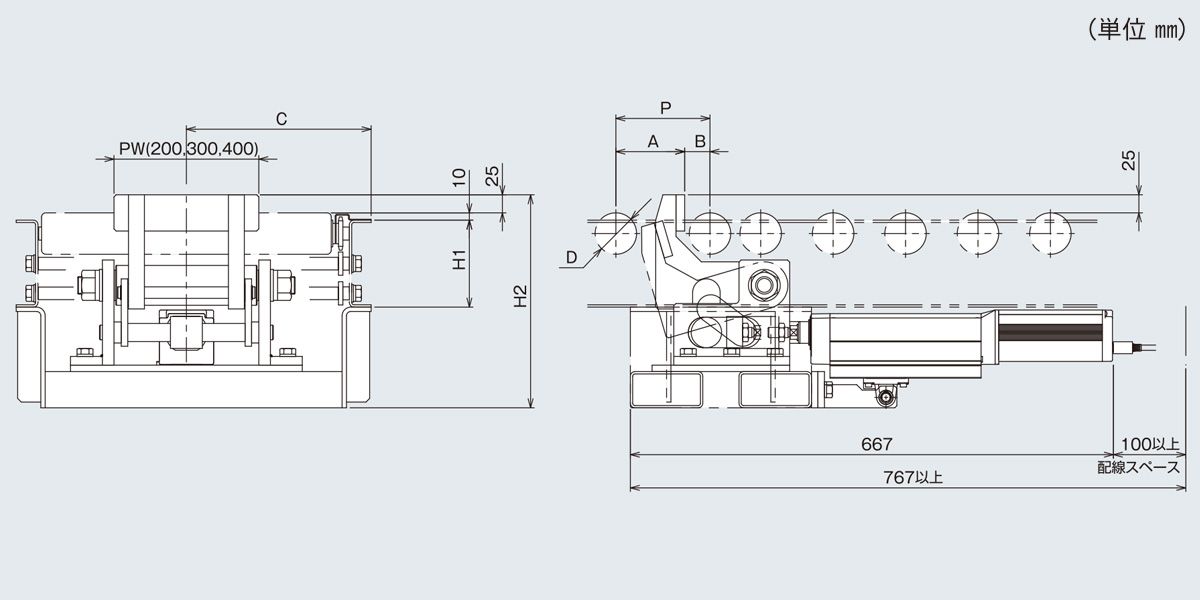

■図面
■仕様
| 型式 | ERST1 |
|---|---|
| 駆動方式 | 電動シリンダー方式 |
| ストッパープレート幅 | 200W・300W・400W |
| 取付ブラケット | A:［90 B:［120 C:［150 |
| 耐荷重 | 1,000㎏ （搬送速度 V＝MAX 10m/min） |
| シリンダー | IAIエレシリンダー |
| 電源 | DC24V 定格3.5A 最大4.2A ケーブル長さ10m以内 |
| コネクターケーブル（m） （オプション） |
無し：0 標準コネクターケーブル：1～10 4方向コネクターケーブル：S1～S10※ |
| 原点仕様 （オプション） |
上昇端：NM 下降端：無記号 |
| 配線 （オプション） |
制御方式 NPN・PNP |
| エンコーダー種類 （オプション） |
インクリメンタル：無記号 バッテリーレスアブソリュート：WA |
| 無線仕様 （オプション） |
無し：無記号 無線通信仕様：WL 無線軸動作対応仕様：WL2 |
※コネクターケーブル無し：0の場合、端子台コネクタのみ付属となります。
