AST5

製品説明
耐荷重1000kgのエアーストッパーです。

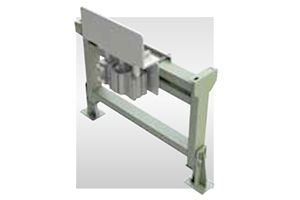

製品画像
型式の選び方
AST5
型式
-
300
ストッパーブレード幅(PW)
-
C400
C
-
K575
K
-
H700
H
-
A
取付ブラケット
-
W1
ソレノイドバルブ
-
AS1
スイッチ
※C及びKは記号の次に寸法(mm)を入れてください。
仕様

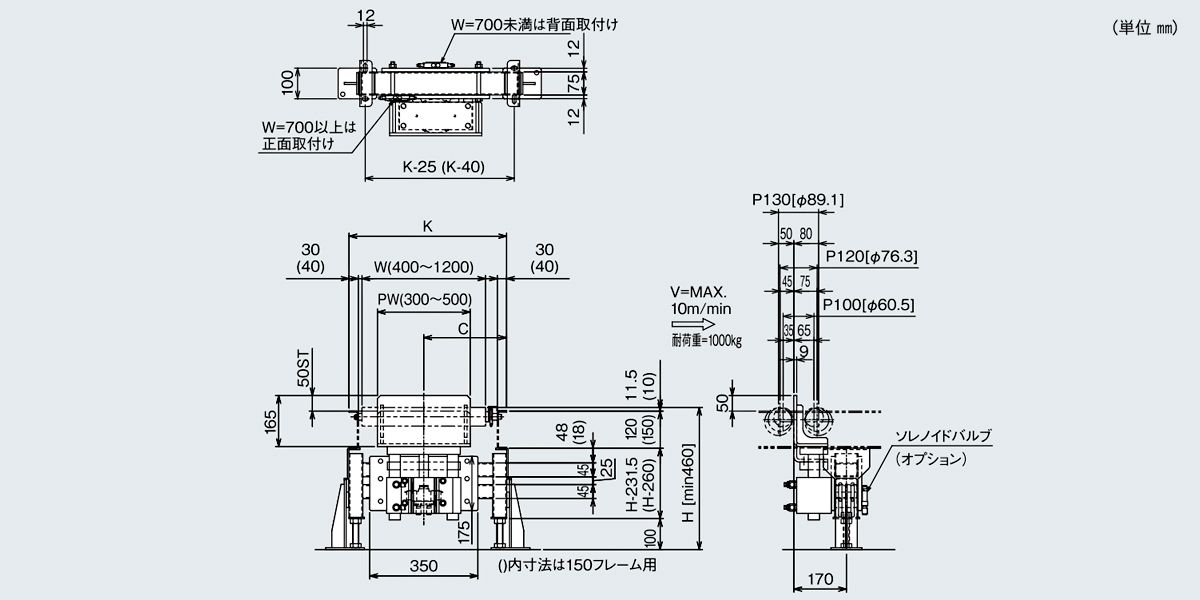

■図面

■仕様

型式 AST5
ストッパープレート PW 300~500
適合ローラ幅 W PW+100以上とします。
取付けブラケット ・無記号:不要
・A:[120フレーム用
・B:[150フレーム用
ソレノイドバブル 2位置ダブル ・無記号:不要
・W1:AC100V用
・W2:AC200V用
・W3:DC24V用
ソレノイドバブル 2位置シングル ・無記号:不要
・S1:AC100V用
・S2:AC200V用
・S3:DC24V用
スイッチ ・無記号:不要
・AS1:1ヶ
・AS2:2ヶ
(リレー・シーケンサー<DC24V・AC100V>いずれも使用可能)
耐荷重 1000㎏
エアーシリンダー Φ100(エアー圧0.4~0.8Mpa)
