LNHVS 細目かさ上げみぞぶた【自由勾配側溝用】

製品説明
・細目かさ上げみぞぶた【自由勾配側溝用】
・材質：ハイテン鋼
・細目：15P(12.5P)
・表面：ノンスリップ
・主部材：Iバー(Fバー)
製品画像
型式の選び方
LNHVS
①
95
②
-323
③
-395
④
T
⑤
X
⑥
  • ① 自由勾配側溝用細目かさ上げみぞぶた(ハイテン)
  • ② 全高を表示(95mm)
  • ③ 主部材(I-32×1.8×3)
  • ④ 本体(a)寸法
  • ⑤ テーパーを表示
  • ⑥ ー
↑PAGE　TOP
仕様

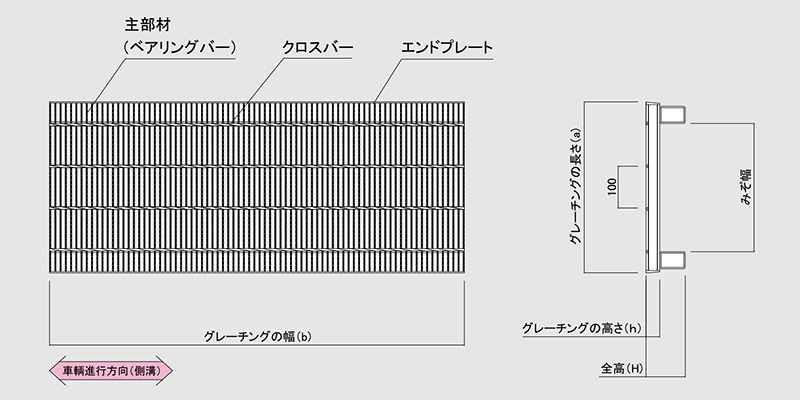

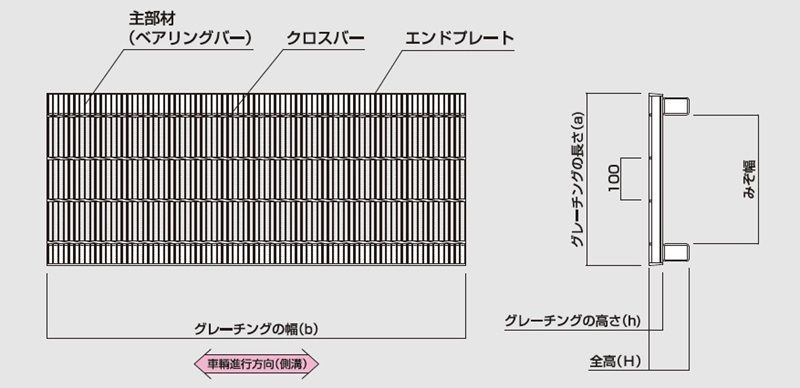

■図面

リンクボタン　T-25　グレーチング　LNHVS 細目かさ上げみぞぶた　自由勾配側溝用　細目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-14　グレーチング　LNHVS 細目かさ上げみぞぶた　自由勾配側溝用　細目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-2　グレーチング　LNHVS 細目かさ上げみぞぶた　自由勾配側溝用　細目　ノンスリップ　LSハイテングレーチング
リンクボタン　記号の説明　グレーチング　LNHVS 細目かさ上げみぞぶた　自由勾配側溝用　細目　ノンスリップ　LSハイテングレーチング

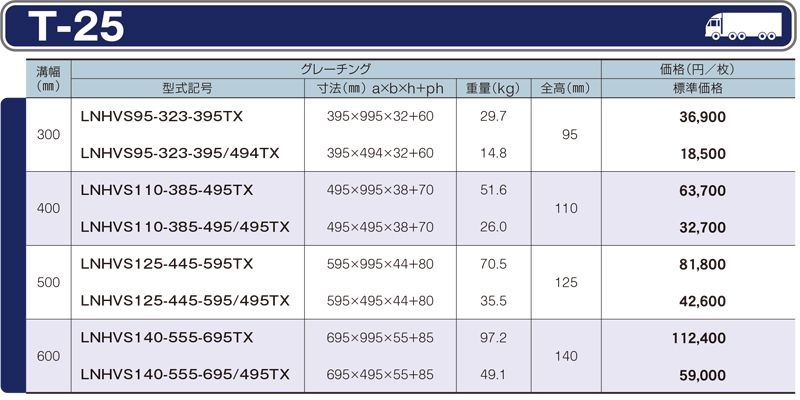

仕様一覧　T-25　グレーチング　LNHVS 細目かさ上げみぞぶた　自由勾配側溝用　細目　ノンスリップ　LSハイテングレーチング

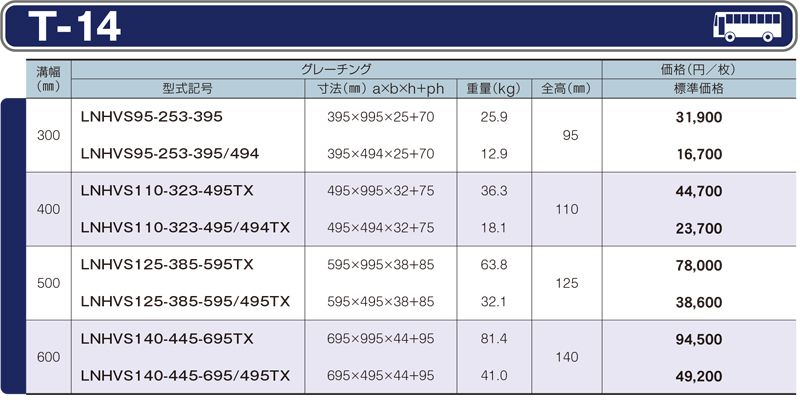

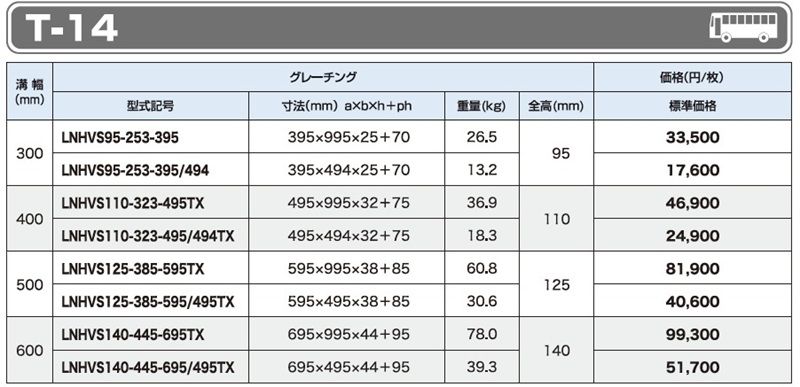

仕様一覧　T-14　グレーチング　LNHVS 細目かさ上げみぞぶた　自由勾配側溝用　細目　ノンスリップ　LSハイテングレーチング

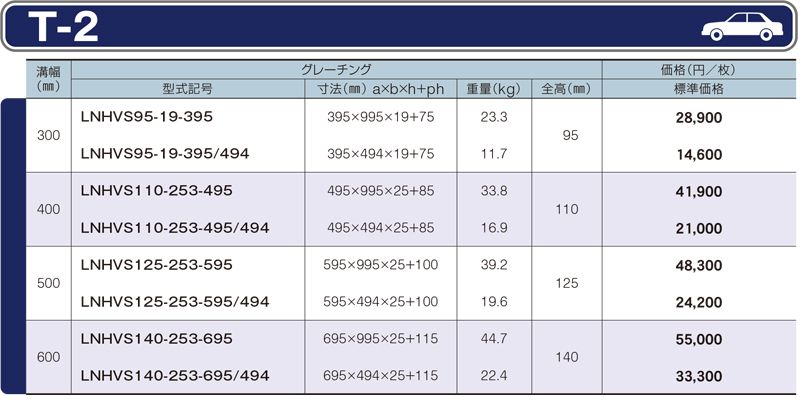

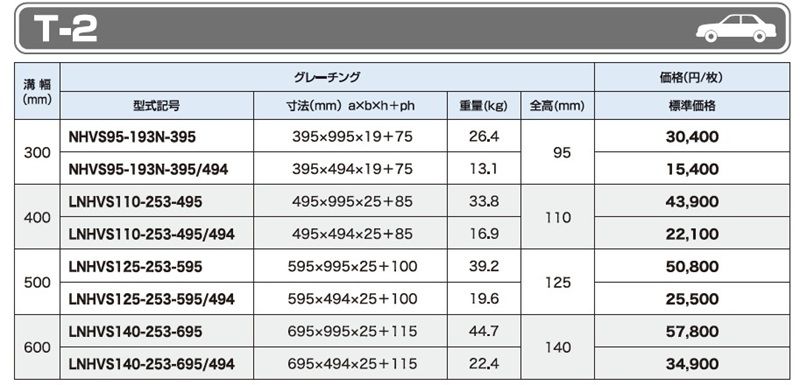

仕様一覧　T-2　グレーチング　LNHVS 細目かさ上げみぞぶた　自由勾配側溝用　細目　ノンスリップ　LSハイテングレーチング

  • 本価格表は消費税を含んでおりません。

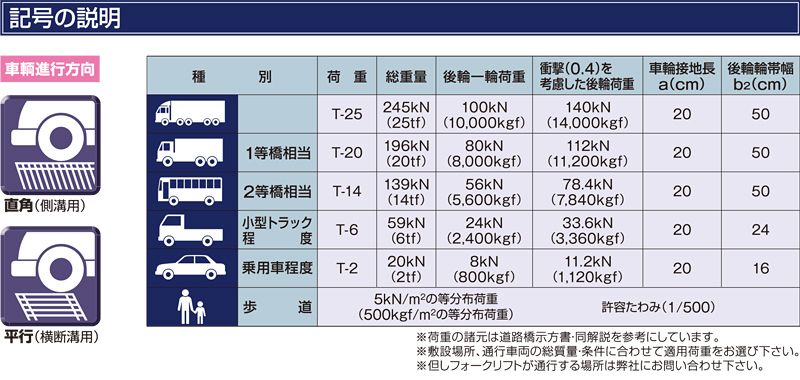

記号の説明　グレーチング　LNHVS 細目かさ上げみぞぶた　自由勾配側溝用　細目　ノンスリップ　LSハイテングレーチング

↑PAGE　TOP
ダウンロード
LNHVS95-323-395TX（300溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHVS95-323-395/494TX（300溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHVS110-385-495TX（400溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHVS110-385-495/495TX（400溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHVS125-445-595TX（500溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHVS125-445-595/495TX（500溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHVS140-555-695TX（600溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHVS140-555-695/495TX（600溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHVS95-253-395（300溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHVS95-253-395/494（300溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHVS110-323-495TX（400溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHVS110-323-495/494TX（400溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHVS125-385-595TX（500溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHVS125-385-595/495TX（500溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHVS140-445-695TX（600溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHVS140-445-695/495TX（600溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NHVS95-193N-395（300溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
NHVS95-193N-395/493（300溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHVS110-253-495（400溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHVS110-253-495/494（400溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHVS125-253-595（500溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHVS125-253-595/494（500溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHVS140-253-695（600溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNHVS140-253-695/494（600溝幅㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
カタログ
カタログ
PDF
・こちらのデータのダウンロードにはID/パスワードは不要です。
