LSハイテングレーチング＞みぞぶた
LNM みぞぶた【側溝用】

製品説明
・みぞぶた【側溝用】
・材質：ハイテン鋼
・普通目：30P
・表面：ノンスリップ
・主部材：Iバー
製品画像
型式の選び方
LNM
①
385
②
-3
③
  • ① みぞぶた(ハイテン)
  • ② 主部材(I-38×5×3)
  • ③ みぞ幅(300mm)
↑PAGE　TOP
仕様

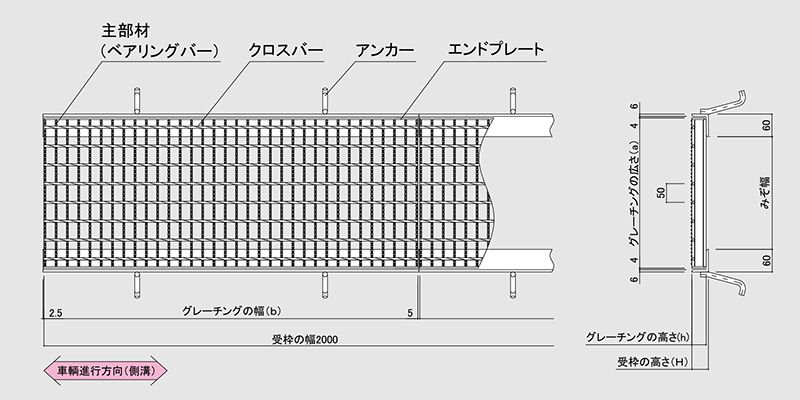

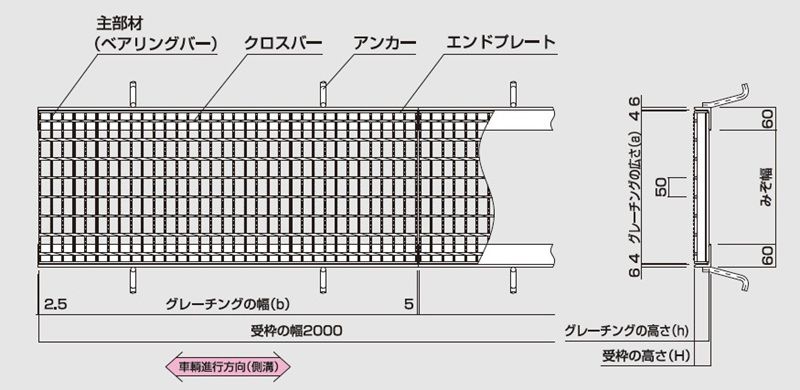

■図面

リンクボタン　T-25　グレーチング　LNM みぞぶた　側溝用　普通目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-20　グレーチング　LNM みぞぶた　側溝用　普通目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-14　グレーチング　LNM みぞぶた　側溝用　普通目　ノンスリップ　LSハイテングレーチング
リンクボタン　T-2　グレーチング　LNM みぞぶた　側溝用　普通目　ノンスリップ　LSハイテングレーチング
リンクボタン　記号の説明　グレーチング　LNM みぞぶた　側溝用　普通目　ノンスリップ　LSハイテングレーチング

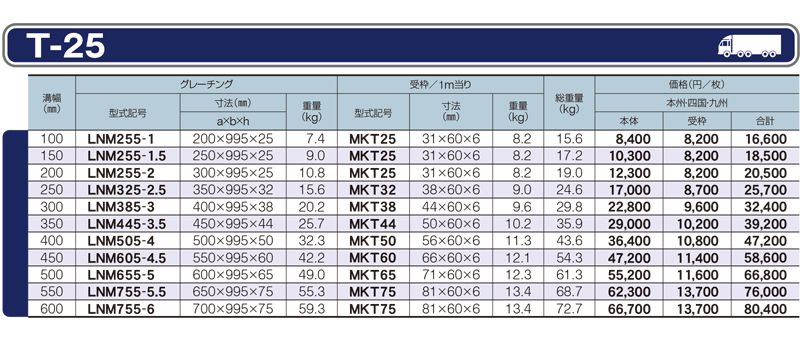

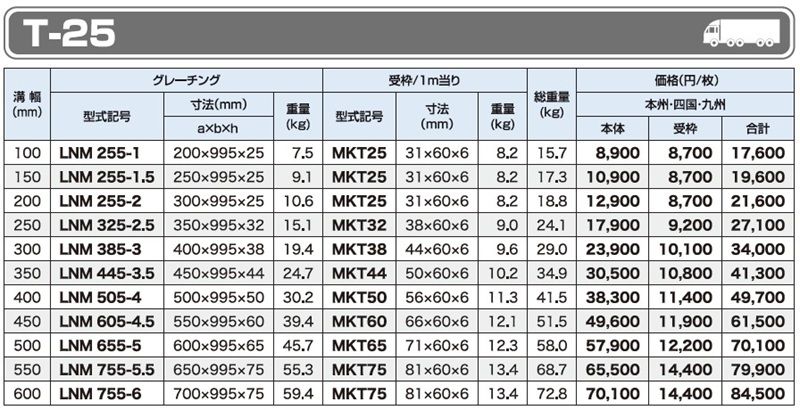

仕様一覧　T-25　グレーチング　LNM みぞぶた　側溝用　普通目　ノンスリップ　LSハイテングレーチング

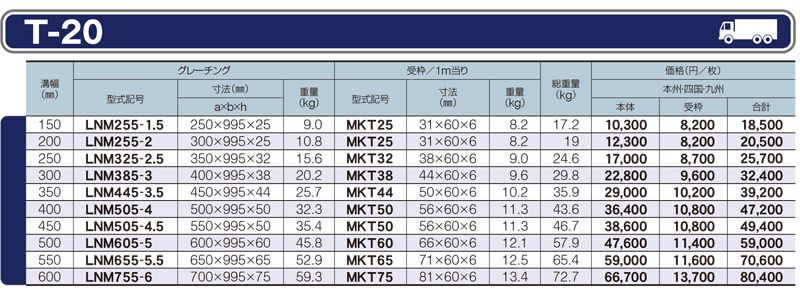

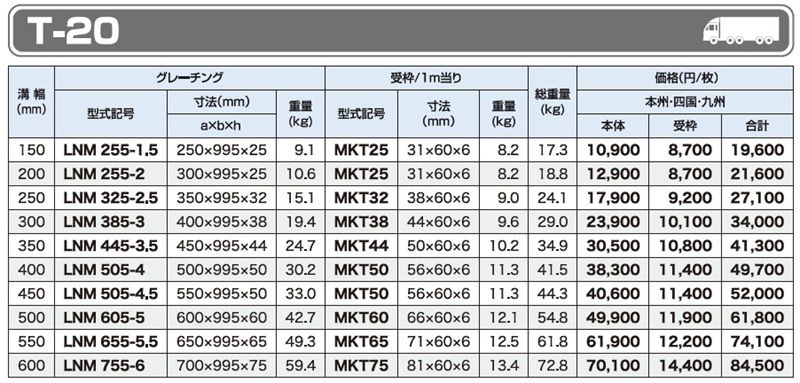

仕様一覧　T-20　グレーチング　LNM みぞぶた　側溝用　普通目　ノンスリップ　LSハイテングレーチング

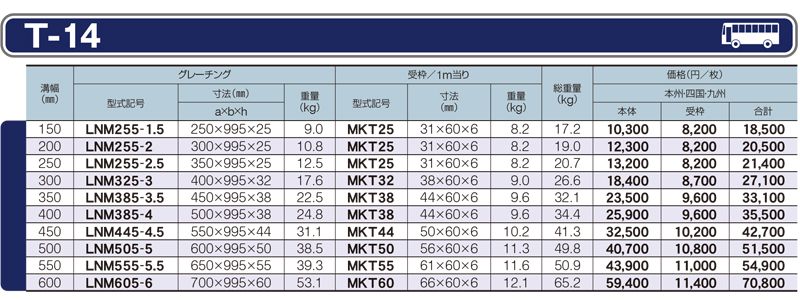

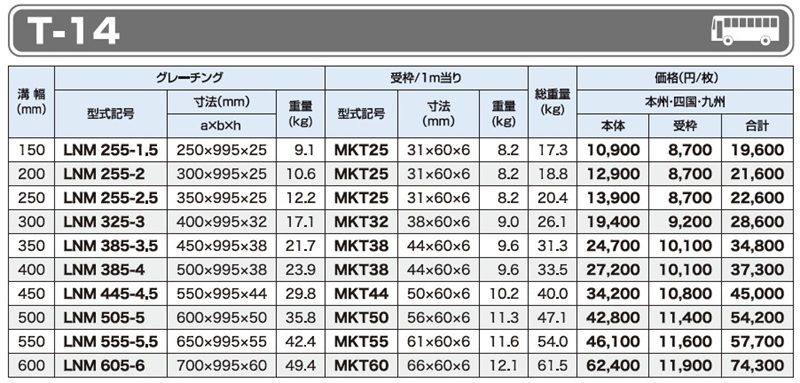

仕様一覧　T-14　グレーチング　LNM みぞぶた　側溝用　普通目　ノンスリップ　LSハイテングレーチング

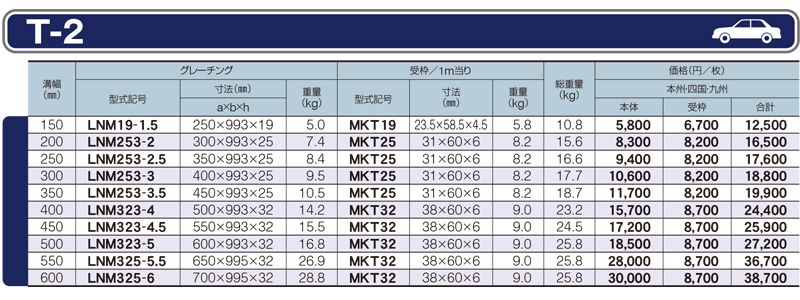

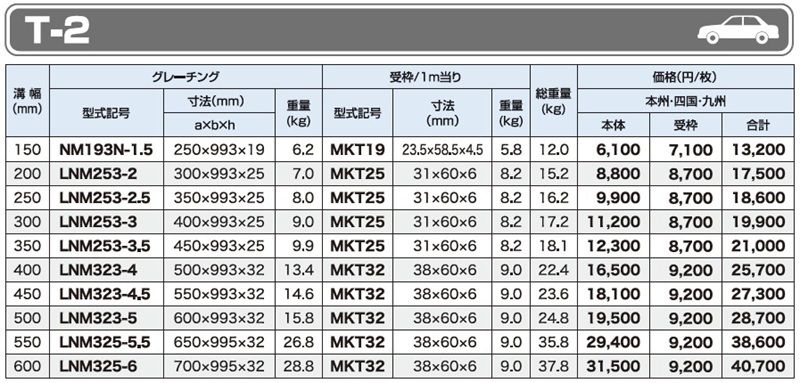

仕様一覧　T-2　グレーチング　LNM みぞぶた　側溝用　普通目　ノンスリップ　LSハイテングレーチング

  • 本価格表は消費税を含んでおりません。

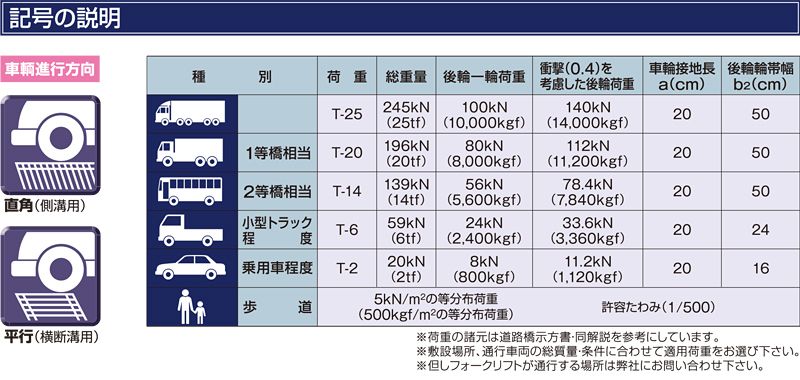

記号の説明　グレーチング　LNM みぞぶた　側溝用　普通目　ノンスリップ　LSハイテングレーチング

↑PAGE　TOP
ダウンロード
LNM255-1（溝幅100㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM255-1.5（溝幅150㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM255-2（溝幅200㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM325-2.5（溝幅250㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM385-3（溝幅300㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM445-3.5（溝幅3.5㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM505-4（溝幅400㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM605-4.5（溝幅450㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM655-5（溝幅500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM755-5.5（溝幅550㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM755-6（溝幅600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM255-1.5（溝幅150㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM255-2（溝幅200㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM325-2.5（溝幅250㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM385-3（溝幅300㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM445-3.5（溝幅350㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM505-4（溝幅400㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM505-4.5（溝幅450㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM605-5（溝幅500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM655-5.5（溝幅550㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM755-6（溝幅600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM255-1.5（溝幅150㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM255-2（溝幅200㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM255-2.5（溝幅250㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM325-3（溝幅300㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM385-3.5（溝幅350㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM385-4（溝幅400㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM445-4.5（溝幅450㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM505-5（溝幅500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM555-5.5（溝幅550㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM605-6（溝幅600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM19-1.5（溝幅150㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM253-2（溝幅200㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM253-2.5（溝幅250㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM253-3（溝幅300㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM253-3.5（溝幅350㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM323-4（溝幅400㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM323-4.5（溝幅450㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM323-5（溝幅500㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM325-5.5（溝幅550㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
LNM325-6（溝幅600㎜）
図面
DXF
DWG
PDF
強度計算書
PDF
PDF（図面含）
カタログ
カタログ
PDF
・こちらのデータのダウンロードにはID/パスワードは不要です。
